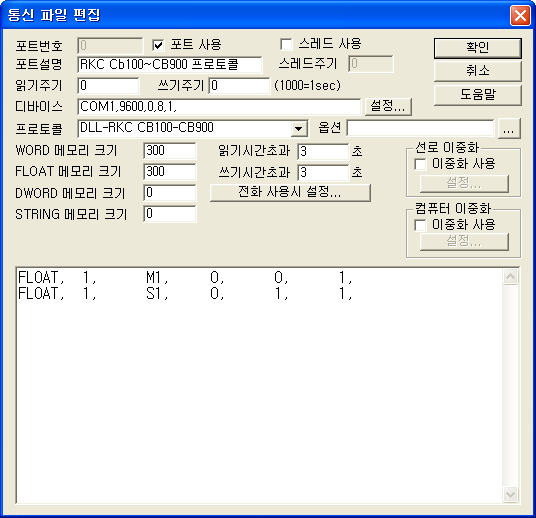

일본의 RKC INSTRUMENT에서 개발한 디지털 컨트롤러인 CB100, CB400, CB500, CB700, CB900 모듈을 사용할 때의 SCAN파일을 구성한 예이다.
DEVICE 의 설정은 통신속도, 패리티, 데이터, 스톱비트, RTS 제어 여부, RxECHO, RTS제어 읽기시간, RTS제어 쓰기시간 순으로 컨트롤러에 설정된 값을 입력한다.
RKC 모듈의 읽기 설정 방법
| 읽기메모리 | 스테이션 | 읽을 종류 | 읽을 시작주소 | 메모리 저장위치 | 읽는 갯수(1로 고정) |
| FLOAT, | 1, | M1, | 0, | 0, | 1, |
| FLOAT, | 1, | S1, | 0, | 1, | 1, |
1) 스테이션 : 콘트롤러에 설정된 STATION 번호(0~99).
2) 읽을종류: 메모리 종류를 입력. <표2>를 참조.
3) 읽을 시작주소 : 사용안함.
4) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치를 말한다.
5) 읽는 크기: 한번에 읽어올 항목갯수. 1로 고정.
| 영역 | 데이터 종류 |
비고 |
| M1 | 측정값 : PV |
읽기전용. |
| M2, M3 | transformer input1, 2 |
0.0 ~ 100.0A, 읽기전용. |
| AA, AB | Alarm 1, 2상태 |
0:OFF, 1:ON, 읽기전용. |
| B1 | Burnout |
0:OFF, 1:ON, 읽기전용. |
| ER | Error Code |
0 ~ 255, 읽기전용.. |
| SR | RUN/STOP 기능 |
0:OFF, 1:ON, 읽기/쓰기. |
| S1 | Set value(SV) |
SV 설정값, 읽기/쓰기. |
| A1, A2 | Alarm 1, 2 설정 |
읽기/쓰기. |
| A3, A4 | Heat break alarm 1, 2 설정 |
0.0 ~ 100.0A, 읽기/쓰기. |
| A5 | Control loop break alarm 설정 |
0.1 ~ 200.0 min, 읽기/쓰기. |
| A6 | LBA deadband 설정 |
온도:0~9999, 전압전류:0~100%,읽기/쓰기. |
| G1 | Autotuning |
0:정지, 1:운전, 읽기/쓰기. |
| G2 | Self-tuning |
0:정지, 1:운전, 읽기/쓰기. |
| P1 | Heat-side proportional band |
읽기/쓰기. |
| I1 | Integral time |
1~3600 sec(0:PD control), 읽기/쓰기. |
| D1 | Derivative time |
1~3600 sec(0:PI control), 읽기/쓰기. |
| W1 | Anti-reset windup |
1~100%(0:integral action OFF),읽기/쓰기. |
| T0 | Heat-side proportioning cycle |
1~100 sec,읽기/쓰기. |
| P2 | Cool-side proportioning band |
1~1000% sec,읽기/쓰기. |
| V1 | Deadband |
온도입력:-10~10,읽기/쓰기. |
| T1 | Cool-side proportioning cycle |
1~100 sec,읽기/쓰기. |
| PB | PV 전압 |
-1999~1999 또는 -199.9~199.9,읽기/쓰기. |
| LK | Set data lock 기능 |
0~7,읽기/쓰기. |
<표 2> RKC 프로토콜 에서 사용할 수 있는 메모리 영역
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
디지털 출력은 한 접점을 ON/OFF하는 것을 의미한다.
디지털 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호
2) Station Station 번호 0 ~ 99.
3) ADDRESS 사용안함
4) Extra1 메모리 영역 <표 2> 참조
5) Extra2 사용안함
예1) Station:1, Extra1:SR 라고 설정하고 디지털 출력을 하면 RKC 컨트롤러를 RUN/STOP 할 수 있다.
아날로그 출력 설정법
아날로그 출력은 WORD나 DWORD, FLOAT 값을 컨트롤러에 쓰는 것을 말한다.
아날로그 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호
2) Station Station 번호 0 ~ 99.
3) ADDRESS 사용안함
4) Extra1 메모리 영역 <표 2> 참조
5) Extra2 전체 숫자 자리수 정수 : 1기타 : 0 또는 자리수
예1) STATION:1, EXTRA1:S1 으로 설정하고 아날로그 값을 출력하면 RKC 컨트롤러의 Set value 즉 SV 값을 설정할 수 있다.
