TOID System 은 국내 ㈜피에디테크의 전류, 온도, 전압 등을 분석하기 위한 장비이다.
<그림 1>은 PSDTech TOID System 드라이브로 통신설정을 한 예이다.

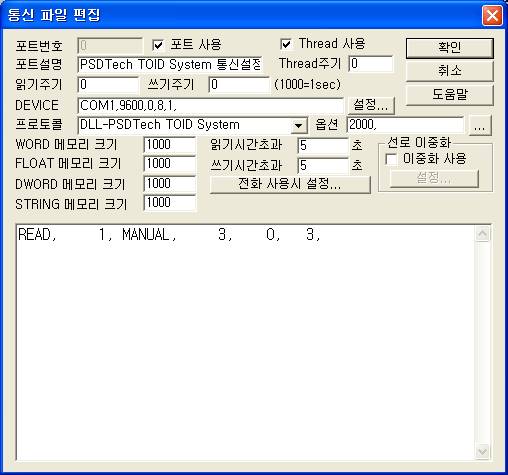

<그림 1> PSDTech TOID System 드라이브의 통신설정 예
<그림 1> 에서 DEVICE 부분은 연결된 통신포트 ( COM1) , 계기에 설정된 통신속도 ( 9600 bps ), Parity Bit ( 0 : None ), Data Bit ( 8 Bit ), Stop Bit( 1 Bit ) 순으로 입력한다.
또한 옵션부에는 읽을 데이터의 시작/정지 명령 후 통신 지연시간을 mSec(2000 : 2초) 단위로 입력한다.
PSDTech TOID System 프로토콜의 READ 작성 형식
PSDTech TOID System 통신 프로토콜은 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – TOID 장비의 Station 번호 (1 ~ 32).
2) 읽기 종류 – 측정방법. MANUAL – 수동측정, AUTO – 자동측정.
3) 채널번호 – 1 ~ 4 번의 채널번호.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽는 크기 : 읽을 크기 ( 3으로 고정 ).
READ 예)
READ, 1, MANUAL, 3, 0, 3,
PSDTech TOID System 통신 드라이브의 읽은 데이터는 지정한 번지의 WORD, DWORD, FLOAT 메모리에 동시에 저장한다.
| 메모리 저장위치 | 내 용 | 비 고 |
| 저장위치 + 0 | 읽기 통신상태 | 1 : 정상수신, 0 : 통신에러. |
| 저장위치 + 1 | 온도 | |
| 저장위치 + 2 | 전압 | |
| 저장위치 + 3 | 전류 |
<표 1> PSDTech TOID System 드라이브의 MANUAL, AUTO 읽기의 저장내용 및 위치
출력은 SCAN File과 상관없이 PLC의 직접 ADDRESS에 쓴다.
PSDTech TOID System 드라이브의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : TOID 통신 드라이브를 설정한 PORT 번호.
2) STATION : TOID의 STATION 번호. ( 1 ~ 32 )
3) ADDRESS : 채널번호. (1 ~ 4)
4) EXTRA 1 : 출력(읽기)내용.
MANUAL – 수동측정 읽기,
AUTO – 자동측정 읽기,
M_START – 수동측정 시작,
A_START – 자동측정 시작,
M_STOP – 수동측정 정지,
A_STOP – 자동측정 정지.
5) EXTRA 2 : 출력상태 값/ 읽기 내용 저장번지.
MANUAL, AUTO – 읽은 내용 저장번지 ( <표 1> 참조 ),
M_START, A_START, M_STOP, A_STOP – 출력 상태 값 저장 ( 1 : 정상출력, 0 : 출력에러 ),
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA 1 : M_START, EXTRA 2 : 20 이라고 설정하고 디지털 출력을 하면 1번 Station TOID System 1번 채널의 수동측정 시작명령을 전송한다. (수동측정 명령 출력 상태 값은 20 번지 WORD, DWORD, FLOAT 메모리에 저장 (0 또는 1 의 값) )
설정 예2)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA 1 : MANUAL, EXTRA 2 : 0 이라고 설정하고 디지털 출력을 하면 1번 Station TOID System 1번 채널의 수동측정 읽기를 하여 0 ~ 3 번지 WORD, DWORD, FLOAT 메모리에 저장한다.
설정 예3)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA 1 : M_STOP, EXTRA 2 : 30 이라고 설정하고 디지털 출력을 하면 1번 Station TOID System 1번 채널의 수동측정 정지명령을 전송한다. (수동측정 명령 출력 상태 값은 30 번지 WORD, DWORD, FLOAT 메모리에 저장 (항상 1 의 값을 저장) )
설정 예4)
PORT : 0 , STATION : 1, ADDRESS : 0003, EXTRA 1 : M_START, EXTRA 2 : 50 이라고 설정하고 디지털 출력을 하면 1번 Station TOID System 3번 채널의 수동측정 시작명령을 전송한다. (수동측정 명령 출력 상태 값은 50 번지 WORD, DWORD, FLOAT 메모리에 저장 (0 또는 1 의 값) )
설정 예5)
PORT : 0 , STATION : 1, ADDRESS : 0003, EXTRA 1 : MANUAL, EXTRA 2 : 100 이라고 설정하고 디지털 출력을 하면 1번 Station TOID System 3번 채널의 수동측정 읽기를 하여 100 ~ 103 번지 WORD, DWORD, FLOAT 메모리에 저장한다.
PSDTech TOID System 드라이브의 아날로그 출력 설정법
디지털 출력 설정법과 동일하게 사용하고 출력 값만 다르게 입력한다.
3. 통신케이블 연결
TOID System 드라이브의 의 Communication 포트는 RS422 4선식으로 결선하여야 합니다. 통신 Cable의 결선방법은 아래 그림과 같이 연결하면 됩니다.
컴퓨터 측 TOID System 측의 첫번째 9핀 단자
Tx+ --------------------------------- 2 번 핀
Tx- --------------------------------- 7 번 핀
Rx+ --------------------------------- 3 번 핀
Rx- --------------------------------- 8 번 핀
<그림 2> TOID System과 Host Computer사이의 통신 Cable 결선

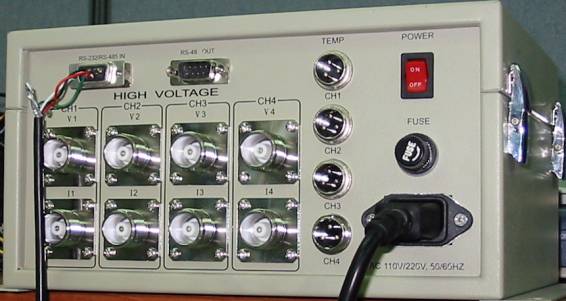

<그림 3> TOID System의 뒤쪽 단자 대

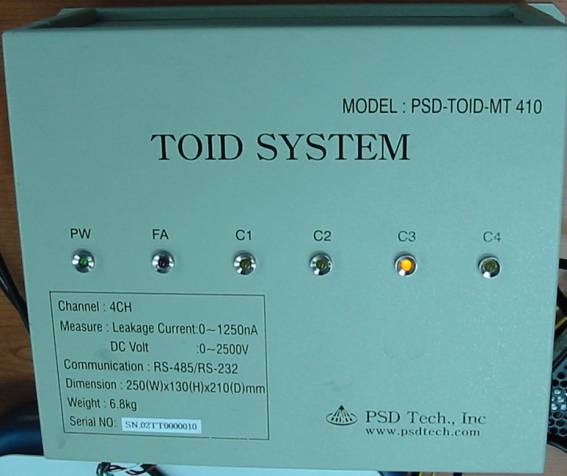

<그림 4> TOID System 장비의 모습
