PSDTech PQM 은 국내 ㈜피에디테크에서 개발한 파워메터이다.

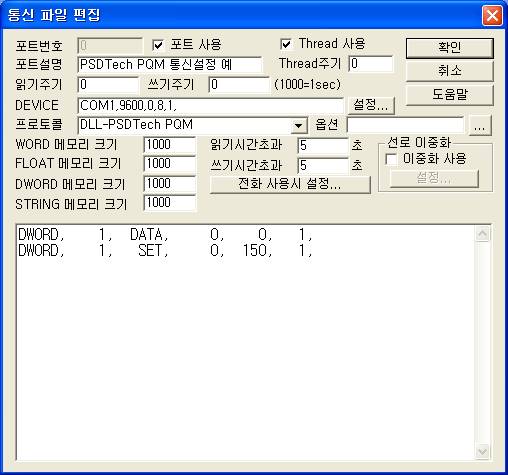

<그림 1>은 PSDTech PQM 드라이브로 통신설정을 한 예이다.
<그림 1> PSDTech PQM 드라이브의 통신설정 예
<그림 1> 에서 DEVICE 부분은 연결된 통신포트 ( COM1) , 계기에 설정된 통신속도 ( 9600 bps ), Parity Bit ( 0 : None ), Data Bit ( 8 Bit ), Stop Bit( 1 Bit ) 순으로 입력하고 옵션 부에는 읽은 데이터의 단위를 계산하여 Float 메모리에 보관할지 여부를( 0 = 단위계산 안함, 1 = 단위계산 함 ) 설정한다.
PQM 장비의 station 번호 등은 통신 또는 <그림 7>의 Display( 설정 )모듈로 변경할 수 있다.
PSDTech PQM 프로토콜의 READ 작성 형식
PSDTech PQM 통신 프로토콜은 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – PQM 장비의 Station 번호 (0 ~ 255).
2) 읽기 종류 – 읽을 데이터의 종류.
DATA – 측정치 데이터 읽기,
VHD – VHD 측정치 읽기,
SET – 설정 데이터 읽기,
SAG – Sag, Swell 데이터 읽기.
3) 읽을 시작주소 – 사용안함 ( 0으로 고정 ).
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리의 번지.
5) 읽는 크기 : 읽을 크기 ( 읽을 종류에 따라 고정 ).
READ 예)
DWORD, 1, DATA, 0, 0, 1,
DWORD, 1, SET, 0, 150, 1,
PSDTech PQM 드라이브로 읽은 데이터는 WORD/FLOAT/DWORD 메모리에 같이 저장된다.
단 옵션에서 ‘단위계산 함’ ( 1의 값 )으로 선택하면 지수에 대한 단위 값을 계산하여 FLOAT 메모리에 저장한다.
참고) PSDTech PQM 장비의 Station 은 아날로그 출력으로 변경할 수 있다.
| 메모리 저장위치 | 내 용 |
비 고 |
| 저장위치 + 0 ~ 5 | R상 전압, 지수 S상 전압, 지수 T상 전압, 지수 |
E, 지수 : 기본지수 <표 2> 참조 |
| 저장위치 + 6 ~ 7 | 3상 평균전압( E ), 지수 |
E |
| 저장위치 + 8 ~ 13 | R-S상 전압, 지수 S-T상 전압, 지수 T-R상 전압, 지수 |
V |
| 저장위치 + 14 ~ 15 | 3상 평균전압( V ), 지수 |
V |
| 저장위치 + 16 ~ 25 | R상 전류, 지수 S상 전류, 지수 T상 전류, 지수 N상 전류, 지수 3상 평균전류, 지수 |
A |
| 저장위치 + 26 ~ 33 | R상 유효전력, 지수 S상 유효전력, 지수 T상 유효전력, 지수 3상 유효전력, 지수 |
W |
| 저장위치 + 34 ~ 41 | R상 피상전력, 지수 S상 피상전력, 지수 T상 피상전력, 지수 3상 피상전력, 지수 |
VA |
| 저장위치 + 42 ~ 49 | R상 기본파 무효전력, 지수 S상 기본파 무효전력, 지수 T상 기본파 무효전력, 지수 3상 기본파 무효전력, 지수 |
VAr |
| 저장위치 + 50 ~ 57 | R상 무효전력, 지수 S상 무효전력, 지수 T상 무효전력, 지수 3상 무효전력, 지수 |
VAr |
| 저장위치 + 58 ~ 61 | PEAK, 지수 DEMAND, 지수 |
W |
| 저장위치 + 62 ~ 71 | R상 K-factor, 지수 S상 K-factor, 지수 T상 K-factor, 지수 N상 K-factor, 지수 3상 K-factor, 지수 |
|
| 저장위치 + 72 ~ 73 | 3상 왜곡전력, 지수 |
|
| 저장위치 + 74 ~ 75 | 3상 비상발전기용량, 지수 |
Gh |
| 저장위치 + 76 ~ 77 | 변압기 단상부하, 지수 |
THDF-1φ |
| 저장위치 + 78 ~ 85 | R상 변압기3상부하, 지수 S상 변압기3상부하, 지수 T상 변압기3상부하, 지수 3상 변압기3상부하, 지수 |
THDF-1φ |
| 저장위치 + 86 ~ 93 | R상 역률, 지수 S상 역률, 지수 T상 역률, 지수 3상 역률, 지수 |
PF |
| 저장위치 + 94 ~ 101 | R상 기본파역률, 지수 S상 기본파역률, 지수 T상 기본파역률, 지수 3상 기본파역률, 지수 |
COS |
| 저장위치 + 102 ~ 109 | R상 전압불평형, 지수 S상 전압불평형, 지수 T상 전압불평형, 지수 3상 전압불평형, 지수 |
% |
| 저장위치 + 110 ~ 117 | R상 전류불평형, 지수 S상 전류불평형, 지수 T상 전류불평형, 지수 3상 전류불평형, 지수 |
% |
| 저장위치 + 118 ~ 119 | HZ, 지수 |
|
| 저장위치 + 120 ~ 123 | TR 온도, 지수 PANNEL 온도, 지수 |
℃ |
| 저장위치 + 124 ~ 117 | 3상 유효전력량( KWh ), 지수 3상 무휴전력량( KvArh ), 지수 |
지수 : <표 3> 참조 |
| 저장위치 + 128 | 경보 ( Alarm ) 상태 |
bit 0 : TRT bit 1 : MCSGT bit 2 : PEAK bit 3 : VTHD bit 4 : OCR bit 5 : UNB bit 6 : PF bit 7 : V.CUR |
| 저장위치 + 129 | INPUT 상태 |
bit 0 : 차단기 bit 1 : OCR bit 2 : OCGR bit 3 : ELD |
| 저장위치 + 130 ~ 134 | 현재시간 년 현재시간 월 현재시간 일 현재시간 시 현재시간 분 |
각 2자리 숫자 (0 ~ 99 년) |
<표 1> PSDTech PQM 드라이브의 DATA ( 측정치 데이터 ) 읽기의 저장내용 및 위치
지수 값 |
단위 |
Dot |
0 |
m(mili) |
2 |
1 |
1 |
|
2 |
(unit) |
3 |
3 |
2 |
|
4(0) |
1 |
|
5 |
K(Kilo) |
3 |
6 |
2 |
|
7 |
1 |
|
8 |
M(Mega) |
3 |
9 |
2 |
|
10 |
1 |
<표 2> DATA ( 측정치 데이터 ) 읽기의 기본 지수 값 범위 (PT비, CT비 포함 )
지수 |
단위 |
Dot |
0 |
KWH(KVARH) |
3 |
1 |
2 |
|
2 |
1 |
|
3 |
0 |
<표 3> DATA ( 측정치 데이터 ) 읽기의 전력량 지수 값 범위
| 메모리 저장위치 | 내 용 |
비 고 |
| 저장위치 + 0 ~ 51 | R상 V-1 고조파 ( V ), 지수 R상 V-3 고조파 ( % ), 지수 … R상 V-21 고조파 ( % ), 지수 |
각각26 개의 고조파 데이터 |
| 저장위치 + 52 ~ 103 | S상 V-1 고조파 ( V ), 지수 S상 V-3 고조파 ( % ), 지수 … S상 V-21 고조파 ( % ), 지수 |
|
| 저장위치 + 104 ~ 155 | T상 V-1 고조파 ( V ), 지수 T상 V-3 고조파 ( % ), 지수 … T상 V-21 고조파 ( % ), 지수 |
|
| 저장위치 + 156 ~ 207 | R상 A-1 고조파 ( A ), 지수 R상 A-3 고조파 ( % ), 지수 … R상 A-21 고조파 ( % ), 지수 |
|
| 저장위치 + 208 ~ 259 | S상 A-1 고조파 ( A ), 지수 S상 A-3 고조파 ( % ), 지수 … S상 A-21 고조파 ( % ), 지수 |
|
| 저장위치 + 260 ~ 311 | T상 A-1 고조파 ( A ), 지수 T상 A-3 고조파 ( % ), 지수 … T상 A-21 고조파 ( % ), 지수 |
|
| 저장위치 + 312 ~ 363 | N상 A-1 고조파 ( A ), 지수 N상 A-3 고조파 ( % ), 지수 … N상 A-21 고조파 ( % ), 지수 |
|
| 저장위치 + 364 ~ 371 | R상 V(THD)%, 지수 S상 V(THD)%, 지수 T상 V(THD)%, 지수 3상 평균 V (THD)%, 지수 |
|
| 저장위치 + 372 ~ 381 | R상 A(THD)%, 지수 S상 A(THD)%, 지수 T상 A(THD)%, 지수 N상 A(THD)%, 지수 3상 평균 A(THD)%, 지수 |
|
| 저장위치 + 382 ~ 391 | R상 ITDD, 지수 S상 ITDD, 지수 T상 ITDD, 지수 N상 ITDD, 지수 3상 평균 ITDD, 지수 |
<표 4> PSDTech PQM 드라이브의 VHD ( VHD 측정치 ) 읽기의 저장내용 및 위치
| 메모리 저장위치 | 내 용 |
비 고 |
| 저장위치 + 0 ~ 3 | PT 1차측, 지수 PT 1차측, 지수 |
|
| 저장위치 + 4 ~ 7 | CT 1차측, 지수 CT 1차측, 지수 |
|
| 저장위치 + 8 | 결선방법 |
1 : DA - 3P3W 2 : 3P4W 3 : 1P2W 4 : 1P3W |
| 저장위치 + 9 ~ 13 | 현재시간 년, 월, 일, 시, 분 |
|
| 저장위치 + 14 ~ 15 | TR 온도, PANEL 온도 |
|
| 저장위치 + 16 | 전압 THD |
|
| 저장위치 + 17 ~ 18 | 과전류, 지수 |
|
| 저장위치 + 19 | 불평형률 |
|
| 저장위치 + 20 ~ 21 | 중선선전류, 지수 |
|
| 저장위치 + 22 ~ 23 | PEAK, 지수 |
|
| 저장위치 + 24 ~ 25 | DEMAND, 지수 |
|
| 저장위치 + 26 | 역률 |
|
| 저장위치 + 27 | 변압기 종류 |
1 - Dry 1MVA 이하 2 - Dry 1MVA 초과 3 - Oil-Filled 2.5MVA 이하 4 - Oil-Filled 2.5MVA 초과 5MVA 이하 5 - Oil-Filled 5MVA 초과 |
<표 5> PSDTech PQM 드라이브의 SET ( 설정 데이터 ) 읽기의 저장내용 및 위치
| 메모리 저장위치 | 내 용 |
비 고 |
| 저장위치 + 0 | R 상 항목 |
0 : Sag, Swell 발생하지 않은 정상 상태 1 : Sag (전압 RMS 값이 0.5Cycle∼1분 이내에 10∼90%로 감소) 2 : Undervoltage (전압 RMS 값이 1분 이상동안 10∼90%로 감소) 3 : Interruption (전압 RMS 값이 0.5Cycle∼1분 이내에 10%이하로 감소) 4 : Swell (전압 RMS 값이 0.5Cycle∼1분 이내에 110%이상으로 증가) 5 : Overvoltage (전압 RMS 값이 1분 이상동안 110%이상으로 증가) |
| 저장위치 + 1 ~ 6 | R상 발생 년, 월, 일, 시, 분, 초 |
|
| 저장위치 + 7 | R상 Cycle 또는 분 |
항목이 '1'[Sag], '3'[Interruption], '4'[Swell] 일 경우 : Cycle 항목이 ‘2’[Undervoltage], '5'[Overvoltage]일 경우는 분 |
| 저장위치 + 8 ~ 9 | R상 전압 RMS에 대한 % 값, 지수 |
|
| 저장위치 + 10 | S 상 항목 |
R 상과 동일 |
| 저장위치 + 11 ~ 16 | S상 발생 년, 월, 일, 시, 분, 초 |
|
| 저장위치 + 17 | S상 Cycle 또는 분 |
R 상과 동일 |
| 저장위치 + 18 ~ 19 | S상 전압 RMS에 대한 % 값, 지수 |
|
| 저장위치 + 20 | T 상 항목 |
R 상과 동일 |
| 저장위치 + 21 ~ 26 | T상 발생 년, 월, 일, 시, 분, 초 |
|
| 저장위치 + 27 | T상 Cycle 또는 분 |
R 상과 동일 |
| 저장위치 + 28 ~ 29 | T상 전압 RMS에 대한 % 값, 지수 |
|
<표 6> PSDTech PQM 드라이브의 SAG ( Sag/Swell 데이터 ) 읽기의 저장내용 및 위치
주의) 위의 <표 1>, <표 4>, <표 5>, <표 6> 의 지수 중에서 전력량을 제외한 모든 지수는 <표 2>의 기본 지수를 사용한다.
또한 <그림 1>의 프로토콜 옵션부
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서
READ 스케쥴을 작성할 수 있다.

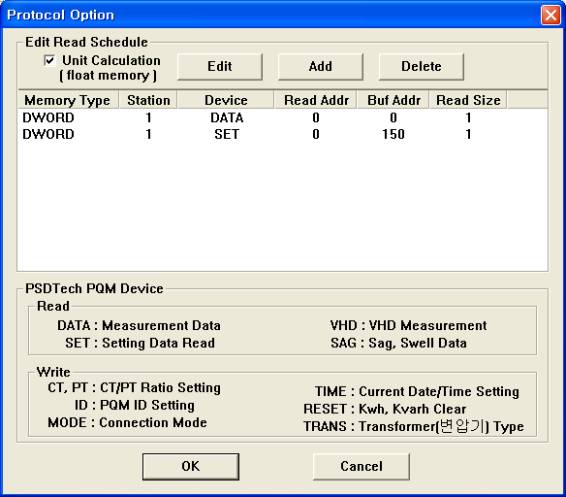

<그림 2> > PSDTech PQM 드라이브의 옵션 대화상자
<그림 2>의 Unit Caluculation 영역에서 읽은 데이터의 단위를 계산하여 Float 메모리에 보관할지 여부를 선택할 수 있다.
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

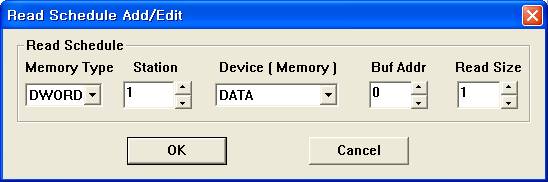

<그림 3> PSDTech PQM 드라이브의 READ 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 프로토콜 옵션 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
출력은 SCAN File과 상관없이 PLC의 직접 ADDRESS에 쓴다.
PSDTech PQM 드라이브의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : PQM 통신 드라이브를 설정한 PORT 번호.
2) STATION : PQM 장비의 Station 번호 (0 ~ 255).
3) ADDRESS : 출력 위치/내용 (PT비, CT비 설정 시에만 사용)
0 – 1차측 PT비, CT비 설정,
1 – 1차측 PT비, CT비 지수 설정,
2 – 2차측 PT비, CT비 설정,
3 – 2차측 PT비, CT비 지수 설정.
4) EXTRA 1 : 출력 데이터의 종류.
PT, CT – PT비, CT비 설정,
TIME – 장비시간을 컴퓨터의 현재시간으로 설정,
ID – PQM 장비의 ID ( 0 ~ 255 ) 설정,
RESET – 3상 유효 전력량( Kwh ), 3상 무효 전력량 ( Kvarh ) Clear ( 0으로 변경 ),
출력 값 - 1 : 3상 유효 전력량 Clear, 2 : 3상 무효 전력상 Clear
MODE – 연결방법 설정,
출력 값 - 1 : DA - 3P3W, 2 : 3P4W, 3 : 1P2W, 4 : 1P3W
TRANS – 변압기 종류 설정.
출력 값 - 1 : Dry 1MVA 이하, 2 : Dry 1MVA 초과, 3 : Oil-Filled 2.5MVA 이하, 4 : Oil-Filled 2.5MVA 초과 5MVA 이하, 5 : Oil-Filled 5MVA 초과
5) EXTRA 2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : TIME, EXTRA 2 : 빈칸으로 설정하고 디지털 출력을 하면 1번 Station PQM 장비의 현재시간을 컴퓨터 시간과 동기화 시킨다.
PSDTech PQM 드라이브의 아날로그 출력 설정법
디지털 출력 설정법과 동일하게 사용하고 출력 값만 다르게 입력한다.
설정 예1)
PORT : 0 , STATION : 2, ADDRESS : 0000, EXTRA 1 : TIME, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 2번 Station PQM 장비의 현재시간을 컴퓨터 시간과 동기화 시킨다.
설정 예2)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : PT, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station PQM 장비의 1차측 PT 비를 지정한 값으로 변경할 수 있다.
설정 예3)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA 1 : PT, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station PQM 장비의 1차측 PT 비 지수를 지정한 값으로 변경할 수 있다.
설정 예4)
PORT : 0 , STATION : 1, ADDRESS : 0002, EXTRA 1 : PT, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station PQM 장비의 2차측 PT 비를 지정한 값으로 변경할 수 있다.
설정 예5)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : CT, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station PQM 장비의 1차측 CT 비를 지정한 값으로 변경할 수 있다.
설정 예6)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : RESET, EXTRA 2 : 빈칸으로 설정하고 1의 아날로그 값을 출력하면 1번 Station PQM 장비의 3상 유효 전력량을 Clear ( 0으로 변경) 시킨다.
설정 예7)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : RESET, EXTRA 2 : 빈칸으로 설정하고 2의 아날로그 값을 출력하면 1번 Station PQM 장비의 3상 무효 전력량을 Clear ( 0으로 변경) 시킨다.
설정 예8)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : MODE, EXTRA 2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1번 Station PQM 장비의 결선방법을 바꿀 수 있다.
( 출력 값 1 ~ 4 )
설정 예9)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : TRANS, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station PQM 장비의 변압기 종류(용량크기)를 바꿀 수 있다. ( 출력 값 1 ~ 5 )
설정 예10)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : ID, EXTRA 2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station PQM 장비의 Station 번호를 지정한 값으로 바꿀 수 있다.
( 출력 값 0 ~ 255 )
PQM 장비의 통신은 RS485 2선식으로 결선하여야 합니다. 통신 Cable의 결선방법은 아래 그림과 같이 연결하면 됩니다.
컴퓨터 측( 485 컨버터 등) PQM 측의 485 단자
Tx+, Rx+ --------------------------------- + ( 위에서 5번째 단자 )
Tx-, Rx- --------------------------------- - (위에서 5번째 단자 )
<그림 4> PQM 장비와 컴퓨터측의 485 단자와의 통신 Cable 결선
주의) 컴퓨터 측의 485 통신 컨버터는 Tx, Rx 흐름제어를 하드웨어측에서 제공하는 컨버터를 사용해야 합니다. (PSDTech 485 컨버터 사용을 추천 )
(만약 흐름제어를 하드웨어에서 제공하지 않을 경우 통신 포트 설정의 TxRTS, RxECHO, RTS Delay를 사용해야 합니다)

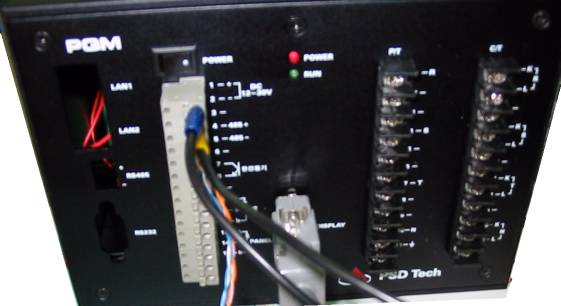

<그림 5> PQM 장비의 뒤쪽 단자 대
<그림 6> PQM 장비

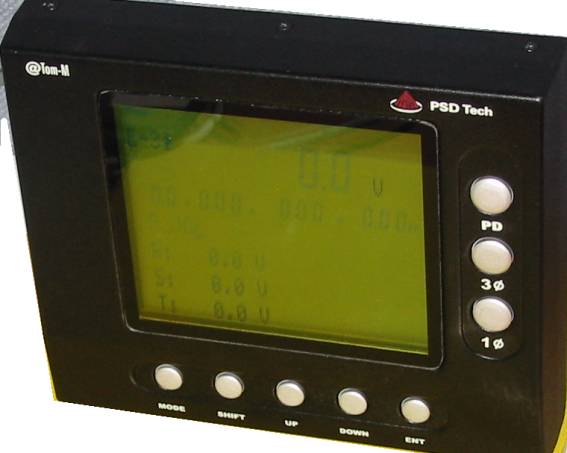

<그림 7>은 PQM 장비 Display 모듈인데 PQM 메인장비의 Display( 설정 ) 단자에 연결하여 장비의 Station, PT비, CT비, 결선방법 등을 설정하는데 사용된다.
<그림 7> PQM Display( 설정 ) 장비
