HOST-LINK는 OMRON PLC의 통신모듈 이름이다.
HOST-LINK의 통신속도, 및 DATA BIT 등은 OMRON PLC에 설정된 속도와 일치하여야 한다.
HOST-LINK READ 작성 형식
HOST-LINK의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) Unit 번호 - PLC 에 설정된 Unit번호. (0~31)
2) 메모리 종류 - PLC 의 메모리 종류. (IR, HR, AR, LR, DM, PV 등)
3) 읽을 주소 - 메모리 종류 내의 읽고자 하는 위치.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽는 크기 : 읽어올 메모리의 크기(WORD 단위).

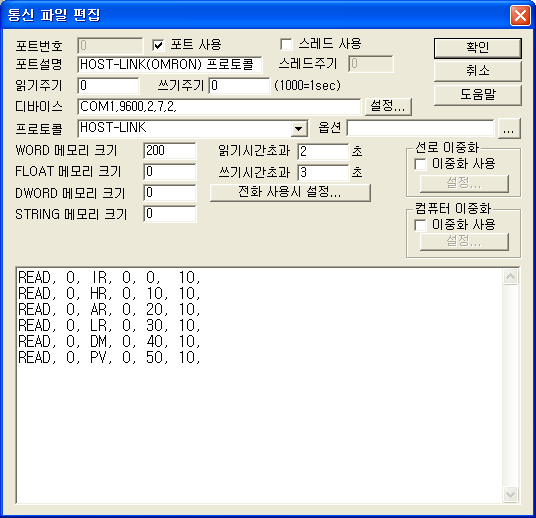

READ 예)
READ, 0, IR, 0, 0, 10,
READ, 0, HR, 0, 10, 10,
READ, 0, AR, 0, 20, 10,
READ, 0, LR, 0, 30, 10,
READ, 0, DM, 0, 40, 10,
READ, 0, PV, 0, 50, 10,
PLC Mode가 RUN 상태일 때는 출력할 수 없고 MONITORING 상태에서만 출력 가능하다.
HOST-LINK 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 네 가지
1) PORT : HOST-LINK(OMRON) PLC가 연결된 PORT 번호.
2) STATION : OMRON PLC의 Unit 번호(0~31)
3) ADDRESS : 쓰고자 하는 위치.
4) EXTRA1 : 메모리 영역 종류.( IR, HR, AR, LR, DM, PV, STAT)
설정 예)
PORT : 0 Station : 1, ADDRESS : 0003, EXTRA1:HR 라고 설정 하면 OMRON PLC의 Unit No:1의 HR 영역의 0번째 WORD 3번 bit비트를 제어(ON/OFF)하게 한다.
HOST-LINK 아날로그 출력 설정법
아날로그 출력은 IR,HR,AR,LR,DM,PV 영역에 할 수 있는데 아날로그 출력 TAG를 설정할 때 다음의 4가지가 필요하다.
1) PORT : HOST-LINK(OMRON) PLC가 연결된 PORT 번호.
2) STATION : OMRON PLC의 Unit 번호(0~31)
3) ADDRESS : 쓰고자 하는 위치.
4) EXTRA1 : 메모리 영역 종류.( IR, HR, AR, LR, DM, PV, STAT)
설정 예)
PORT : 0 Station : 1, ADDRESS : 0015, EXTRA1:IR 라고 설정 하면 OMRON PLC의 Unit No:1의 IR 영역의 15번째 WORD의 값을 변경할 수 있다.
DIP 스위치 설정 시 주의사항
C200HS 모델: CPU의 232통신 포트와 통신 시 RS232:Fixed Setting 스위치를 ON 상태로 놓는다.
