ODA DC-Power Supply OPM 101E는 국내 ODA Technologies의 DC Power Supply 101E 장비와 통신을 위한 드라이버이다.
<그림 1>은 ODA DC-Power Supply OPM 101E 통신 드라이버의 통신파일 편집 예이다.

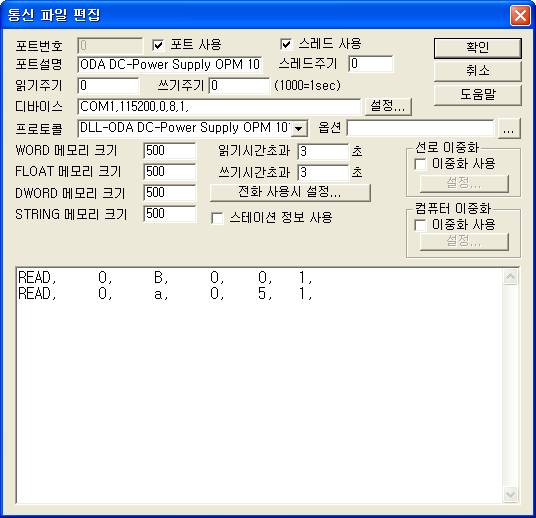

<그림 1> ODA DC-Power Supply OPM 101E 드라이버의 통신파일 편집 예
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(115200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
또한 옵션 영역에는 쓰기 시 응답코드 체크여부(0 = 체크안함, 1 = 체크, 기본 = 0)를 입력한다.
ODA DC-Power Supply OPM 101E 통신 드라이버의 읽기 형식
ODA DC-Power Supply OPM 101E 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 254 사이의 장비번호.
2) 읽기 명령어 – B, C, E, F, G, H, I, J, M, N, O, P, T, U, X, Y, a, 9, 0, !, @ 등의 명령어를 입력. (<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정, 읽기 명령어에 따라 읽는 크기가 정해져 있음.
읽기 예
READ, 0, B, 0, 0, 1,
READ, 0, a, 0, 5, 1,
<표 1>은 ODA DC-Power Supply OPM 101E 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 |
내용 | 통신메모리 저장위치 |
비고 |
| B | Maximum 전압, 전류 읽기 | 저장위치 + 0 : OVP 값 저장위치 + 1 : Maximum 전압 값 저장위치 + 2 : OCP 값 저장위치 + 3 : Maximum 전류 값 |
|
| C | Maximum 전류 읽기 | 저장위치 + 0 : Maximum 전류 값 |
장비에 따라 B 명령어를 사용 |
| E | Error 상태 읽기 | 저장위치 + 0 : 에러 상태 값 |
0 = 에러 없음. 1 = 이전명령을 수행하지 못했음. 2 = 수신버퍼 20 바이트를 넘었음. 3 = 존재하지 않는 명령어. 4 = 실제 수신된 데이터 길이가 다름. 5 = 명령어 뒤의 데이터가 다름. |
| F | CV/CC 형식 읽기 | 저장위치 + 0 : CC/CV 값 |
0 = CC, 1 = CV |
| G | OVP ON/OFF 상태 | 저장위치 + 0 : OVP ON/OFF 상태 값 |
0 = Off, 1 = On |
| H | OCP ON/OFF 상태 | 저장위치 + 0 : OCP ON/OFF 상태 값 |
|
| I | OVP Trip 상태 | 저장위치 + 0 : OVP Trip 상태 값 |
0 = 정상, 1 = Trip |
| J | OCP Trip 상태 | 저장위치 + 0 : OCP Trip 상태 값 |
|
| M | OVP Level 읽기 | 저장위치 + 0 : OVP Level 값 |
|
| N | OCP Level 읽기 | 저장위치 + 0 : OCP Level 값 |
|
| O | OUTPUT 상태 읽기 | 저장위치 + 0 : OUTPUT 상태 값 |
0 = Off, 1 = On |
| P | Parallel 상태 읽기 | 저장위치 + 0 : Parallel 상태 값 |
|
| T | 측정(Meas) 전압 읽기 | 저장위치 + 0 : 측정 전압 값 |
|
| U | 측정(Meas) 전류 읽기 | 저장위치 + 0 : 측정 전류 값 |
|
| X | 설정(setting) 전압 읽기 | 저장위치 + 0 : 설정 전압 값 |
|
| Y | 설정(setting) 전류 읽기 | 저장위치 + 0 : 설정 전류 값 |
|
| a | 측정 전압/전류,
Flow, OVP/OCP Trip 상태 읽기 |
저장위치 + 0 : 측정 전압 값 저장위치 + 1 : 측정 전류 값 저장위치 + 2 : Flow 저장위치 + 3 : OVP Trip 상태 값 저장위치 + 4 : OCP Trip 상태 값 |
0 = 정상, 1 = Trip |
| 9 | Calibration DAC Low 전압 읽기 | 저장위치 + 0 : Calibration DAC Low 전압 값 |
|
| 0 | Calibration DAC High 전압 읽기 | 저장위치 + 0 : Calibration DAC High 전압 값 |
|
| ! | Calibration DAC Low 전류 읽기 | 저장위치 + 0 : Calibration DAC Low 전류 값 |
|
| @ | Calibration DAC High 전류 읽기 | 저장위치 + 0 : Calibration DAC High 전류 값 |
<표 1> ODA DC-Power Supply OPM 101E 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치
ODA DC-Power Supply OPM 101E 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

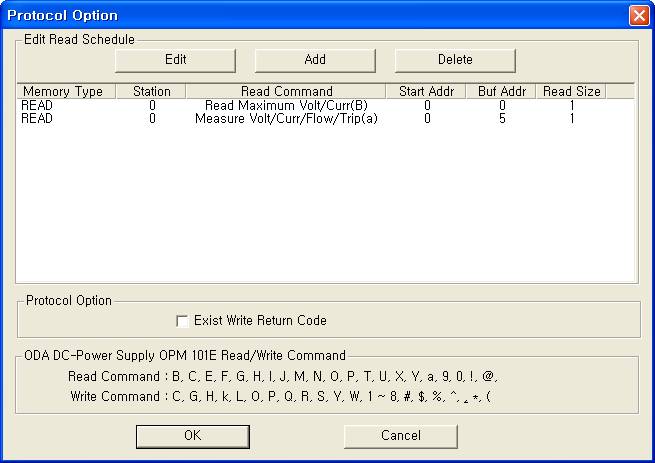

<그림 2> ODA DC-Power Supply OPM 101E 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 ‘Exist Write Return Code’ 영역에서도 쓰기 시 응답코드 체크여부를 설정할 수 있다.

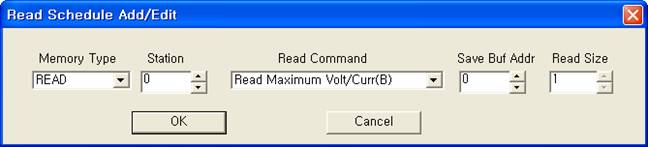

<그림 3> ODA DC-Power Supply OPM 101E 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
ODA DC-Power Supply OPM 101E 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 0 ~ 254 사이의 장비번호.
3) ADDRESS 2, 4, 6, 8 쓰기 명령어 일 때 저장할 메모리 시작번지.
4) Extra1 C, G, H, k, L, O, P, Q, R, S, Y, W, 1 ~ 8, #, $, %, ^, &, *, ( 의 쓰기 명령어를 입력. (<표 2> 참조)
5) Extra2 사용안함.
<표 2>는 ODA DC-Power Supply OPM 101E 통신 드라이버의 쓰기 명령어 종류와 내용이다.
| 쓰기 명령어 | 내용 | 비고 |
| D | OVP Trip Clear 명령 | 출력 값 없음 |
| G | OVP ON/OFF | 0 = Off, 1 = On |
| H | OCP ON/OFF | |
| K | OVP Level 설정 | 출력 값 = WORD 단위의 설정할 Level 값 |
| L | OCP Level 설정 | |
| O | OUTPUT ON/OFF | 0 = Off, 1 = On |
| P | Parallel ON/OFF | |
| Q | OCP Trip Clear | 출력 값 없음 |
| R | Reset 명령 | |
| S | Recall 명령 | 출력 값 = 0 ~ 9 사이의 Room Number |
| V | 전압 설정 | 출력 값 = WORD 단위의 전압/전류 값 |
| W | 전류 설정 | |
| Z | Store 명령 | 출력 값 = 0 ~ 9 사이의 Room Number |
| 1 | Calibration Low 전압 Start | 출력 값 없음 |
| 2 | Calibration Low 전압 설정 | 출력 값 = WORD 단위의 DVM 설정 값 Address 번지에 읽은 Cal ADC 값을 저장 |
| 3 | Calibration High 전압 Start | 출력 값 없음 |
| 4 | Calibration High 전압 설정 | 출력 값 = WORD 단위의 DVM 설정 값 Address 번지에 읽은 Cal ADC 값을 저장 |
| 5 | Calibration Low 전류 Start | 출력 값 없음 |
| 6 | Calibration Low 전류 설정 | 출력 값 = WORD 단위의 DVM 설정 값 Address 번지에 읽은 Cal ADC 값을 저장 |
| 7 | Calibration High 전류 Start | 출력 값 없음 |
| 8 | Calibration High 전류 설정 | 출력 값 = WORD 단위의 DVM 설정 값 Address 번지에 읽은 Cal ADC 값을 저장 |
| # | Last State 설정 | 0 = Disable, 1 = Enable |
| $ | ADC Sampling 모드 설정 | 0 = Buffer Mode, 1 = Present Mode |
| % | Calibration Restore 명령 | 출력 값 없음 |
| ^ | Calibration Backup 명령 | |
| & | Calibration Factory Restore 명령 | |
| * | Calibration Factory Backup 명령 | |
| ( | User Memory Clear |
<표 2> ODA DC-Power Supply OPM 101E 통신 드라이버의 쓰기 명령어 종류와 내용
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : G EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ODA DC-Power Supply OPM 101E 장비의 OVP ON/OFF 설정을 할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0100 EXTRA1 : 2 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ODA DC-Power Supply OPM 101E 장비의 Calibration Low 전압 설정을 하고 읽은 Calibration ADC 값을 100 번지 WORD/DWORD/FLOAT 메모리에 저장한다.
참고) ODA DC-Power Supply OPM 101E 드라이버의 쓰기 명령어( 2, 4, 6, 8 명령은 제외)는 통신 데이터 전송 후 응답(return) 값이 없다.
그러므로 쓰기 완료는 읽기 명령으로 확인해야 한다.
ODA DC-Power Supply OPM 101E 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.
통신케이블 연결
<그림 4>와 같은 ODA DC-Power Supply OPM 101E 장비의 RS-485 의 D+, D- 단자에 컴퓨터 측의 +, - 단자를 연결한다.

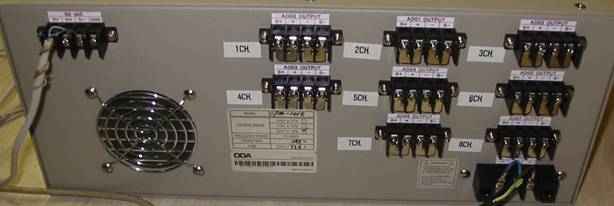

<그림 4> ODA DC-Power Supply OPM 101E 장비에 통신 케이블, 기본전원 등을 연결한 모습
기본 전원연결
<그림 4>와 같이 ODA DC-Power Supply OPM 101E 장비의 전원 입력부에 모델에 따라 적합한 AC 기본전원을 연결한다.
