MCU_256L Lighting Controller는 국내 스마트온 테크놀로지의 조명제어 컨트롤러 MCU_256L 모델을 위한 통신 드라이버이다.

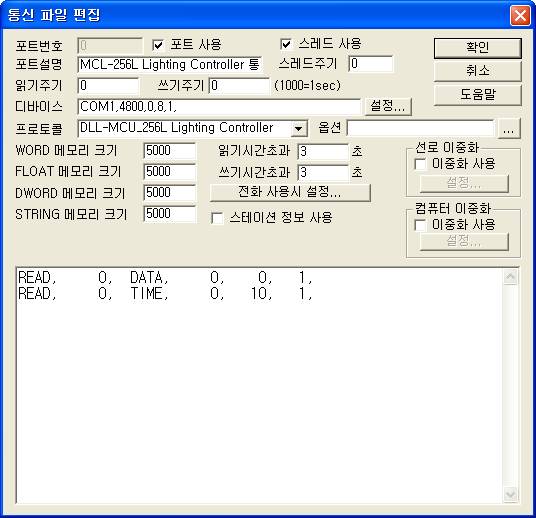

<그림 1>은 MCU_256L Lighting Controller 통신 드라이브를 사용하여 통신파일을 편집한 예이다.
<그림 1> MCU_256L Lighting Controller 통신 드라이버의 통신파일 편집 예
<그림 1>의 Device 부분은 연결된 통신포트(COM1), 통신속도(4800), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
MCU_256L Lighting Controller의 통신속도는 2400 ~ 9600으로 설정할 수 있다.
MCU_256L Lighting Controller 통신 드라이브의 읽기 작성 형식
MCU_256L Lighting Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 63 사이의 장비번호.
2) 읽기 명령어 – DATA, SWITCH, G_SW, G_DATA, TIME, SCH 중의 명령어를 입력. (<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정.
읽기 예
READ, 0, DATA, 0, 0, 1,
READ, 0, TIME, 0, 10, 1,
<표 1>은 MCU_256L Lighting Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 통신메모리 저장위치 |
비고 |
| DATA | Data Scan 읽기 | 저장위치 + 0 ~ 3 : Relay 데이터 값(16bit x 4 = 64개 Relay) 저장위치 + 4 : Group 데이터 값(0 ~ B bit = 12개 Group) 저장위치 + 5 : Pattern 데이터 값(0 ~ 7 bit = 8개 Pattern) 저장위치 + 6 : jode 데이터 값 |
|
| SWITCH | Switch
Setting Data 읽기 |
저장위치 + 0 ~ 15 : Switch Setting 데이터 값 16bit x 16 = 256개 Switch Setting 데이터 값 |
|
| G_SW | Group
Switch Setting Data 읽기 |
저장위치 + 0 ~ 15 : Group Switch Setting 데이터 값 16bit x 16 = 256개 Group Switch Setting 데이터 값 |
|
| G_DATA | Group Data Setting Data 읽기 |
저장위치 + 0 ~ 47 : Group Data Setting 데이터 값 16bit x 48 = 768개 Group Data Setting 데이터 값 |
|
| TIME | 현재시간 읽기 | 저장위치 + 0 ~ 4 : 현재시간 초, 분, 시간, 일, 월 저장위치 + 5 : 현재 요일 값(0~6 사이 값, 0 = 일요일, 1 = 월요일..) 저장위치 + 6 : 현재 년 % 100 의 값 |
|
| SCH | Schedule Setting Data 읽기 |
저장위치 + 0 ~ 47 : Group Data Setting 데이터 값 16bit x 48 = 768개 Group Data Setting 데이터 값 |
|
<표 1> MCU_256L Lighting Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치
MCU_256L Lighting Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

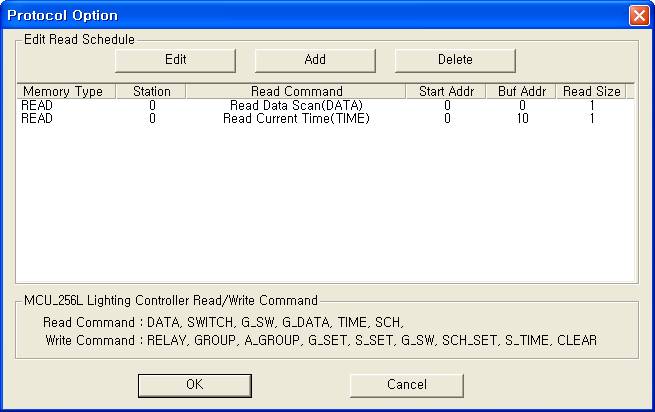

<그림 2> MCU_256L Lighting Controller 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3> MCU_256L Lighting Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

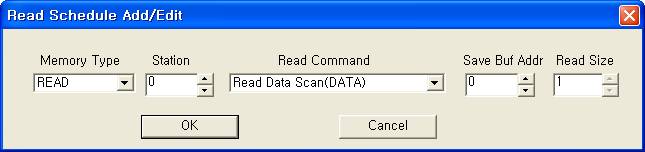

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
MCU_256L Lighting Controller 드라이버의 쓰기 설정으로 Relay 제어, Group 설정 등을 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 0 ~ 63 사이의 장비번호.
3) ADDRESS 쓰기 명령어의 쓰기 주소.(<표 2> 참조)
4) Extra1 DATA, SWITCH, G_SW, G_DATA, TIME, SCH 의 읽기 명령어
또는 RELAY, GROUP, A_GROUP, G_SET, S_SET, G_SW, SCH_SET, S_TIME, CLEAR 의 쓰기 명령어를 입력. (<표 2> 참조)
5) Extra2 DATA, SWITCH, G_SW, G_DATA, TIME, SCH 의 읽기 명령어 일 때 읽은 값 저장위치
G_SET, S_SET, G_SW, SCH_SET 명령어 : 설정 값 데이터 파일 번호. (0 ~ 999)
기타 명령어 : 사용안함.
블록 쓰기
MCU_256L Lighting Controller 드라이버의 블록 쓰기는 없다.
<표 2>는 MCU_256L Lighting Controller 통신 드라이버의 쓰기 명령어 종류와 쓰기 인자 값이고 <표 3>은 G_SET , S_SET , G_SW , SCH_SET 쓰기 명령어의 설정 값 작성법이다.
| 쓰기 명령어 | 내용 | Address 설정범위 | 출력 값 |
| RELAY | 개별 Relay 제어 | 0000 ~ 003F (16진수) | 1 = ON, 0 = OFF |
| GROUP | Group 제어 | 0000 ~ 000C (16진수) | |
| A_GROUP | All Group 제어 | 0000 ~ 000C (16진수) | |
| G_SET | Group Setting | 사용안함 | 작업폴더\SCAN\SET_DATA_%03d.ini (%03d = Extra2 의 값) 파일의 첫 줄 데이터를 읽어서 설정 값으로 전송.
설정 데이터 작성법 = <표 3> 참조 |
| S_SET | Switch Setting | ||
| G_SW | Group Switch Setting | ||
| SCH_SET | Schedule Setting | ||
| S_TIME | 컴퓨터 시간으로 장비시간을 동기화 | 사용안함 |
|
| CLEAR | 설정 메모리 Clear | 0 = Group Buffer Clear, 1 = Pattern Buffer Clear, 2 = Switch Buffer Clear, 3 = Group/Pattern Switch Buffer Clear, 4 = Schedule Buffer Clear, 5 = All Memory Clear. |
<표 2> MCU_256L Lighting Controller 통신 드라이버의 쓰기 명령어 종류와 쓰기 인자 값
설정 값 작성 파일명 |
데이터 작성방법 |
작업폴더\SCAN\SET_DATA_%03d.ini (%03d = Extra2 의 값) |
1. 첫 줄에 모든 데이터를 입력 2. 각 데이터는 콤마( , )로 구분하여 입력 3. 각 데이터는 16진수로 입력(00 ~ FF) 4. 데이터 길이는 최대 200개 까지 임 |
<표 3> MCU_256L Lighting Controller 통신 드라이버의 G_SET , S_SET , G_SW , SCH_SET 쓰기 명령어의 설정 값 작성법
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : RELAY EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 0번 장비 MCU_256L Lighting Controller의 0번 Relay 를 ON/OFF(ON = 출력 값 1, OFF = 출력 값 0) 시킬 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : G_SET EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 0번 장비 MCU_256L Lighting Controller의 Group Setting 값을 전송한다. 단 Setting 값은 ‘작업폴더\SCAN\SET_DATA_001.ini’ 파일의 첫 줄에서 읽어서 전송한다.

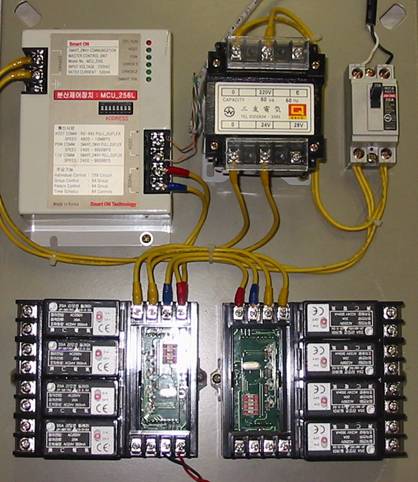

<그림 4>는 MCU_256L Lighting Controller 장비의 모습이다.
<그림 4> MCU_256L Lighting Controller 장비의 모습
