M200G Series 통신 드라이버

M200G Series 는 영국 Spirax Sarco 의 유량 컴퓨터(Flow Computer) M200G Series(M200G, M242G, M250G 등)와 통신을 위한 드라이버이다.

중요) M200G Series 장비에 전원  재 투입 시 3번 항목 설명과 같은 시운전 설정을 해야 통신이 가능하다.

1. 읽기 설정

<그림 1>은 M200G Series 통신 드라이버의 통신설정 예이다.

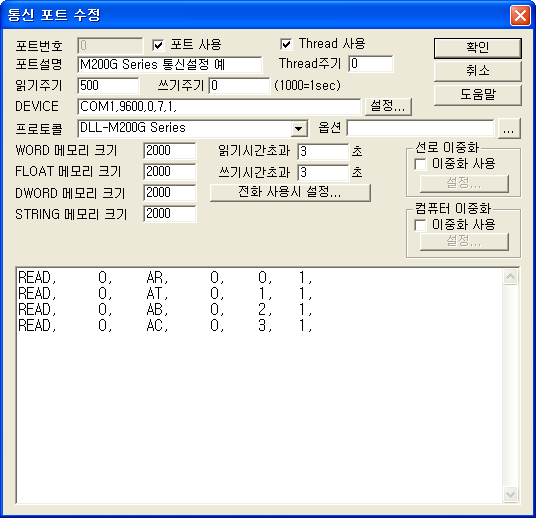

<그림 1> M200G Series 드라이버의 통신 설정 예

<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 7 ), 정지 비트 ( 1 ), 순으로 입력한다.

M200G Series 장비의 통신속도, 패리티 비트, 데이터 비트, 스톱 비트는 앞면 조작버튼으로 설정할 수 있다. (4번 항목 참조)

M200G Series의 드라이버의 읽기 작성 형식

M200G Series 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비 번호 – 사용안함. ( 0 등으로 고정 )

2) 읽을 명령어 – AR(유량), AT(적산), AB(압력), AC(온도) … 등으로 입력. ( <표 1> 참조 )

3) 읽기 시작주소 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 항상 1개로 고정.

읽기 설정 예)

READ,     0,    AR,     0,    0,   1,

READ,     0,    AT,     0,    1,   1,

READ,     0,    AB,     0,    2,   1,

READ,     0,    AC,     0,    3,   1,

<표 1>은 M200G Series 통신 드라이버의 명령어와 내용에 대한 설명이다.

<표 1> M200G Series 통신 드라이버의 명령어와 내용

주의) M200G Series 통신 드라이버에 의해 읽은 값은 WORD/FLOAT/DWORD 메모리에 동일한 저장위치에 저장되고 저장 값은 메모리 형식에 따라 다르다.

             또한 읽은 단위는 STRING 메모리의 동일한 저장위치에 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

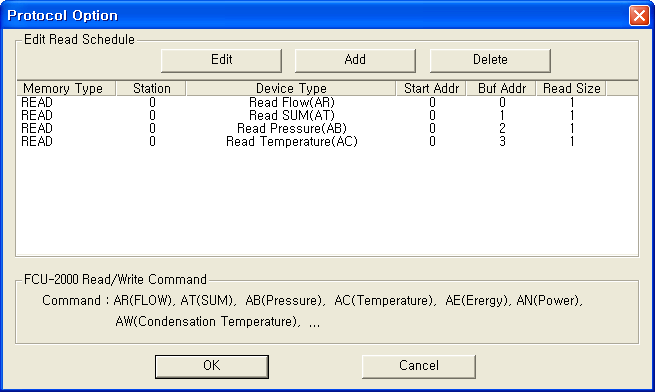

<그림 2> M200G Series 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

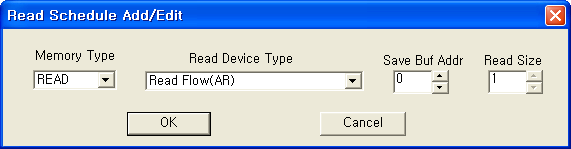

<그림 3> M200G Series 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

쓰기 설정으로 지정한 읽기 내용에 대한 현재 값을 읽을 수 있다.

디지털 쓰기

디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         사용안함. ( 0 등으로 고정 )

3) Address      Extra1에서 지정한 읽기 내용이 저장될 WORD/FLOAT/DWORD/STRING 메모리 번지.

4) Extra1          AR(유량), AT(적산), AB(압력), AC(온도) … 등으로 입력. ( <표 1> 참조 )

5) Extra2          사용안함.

주의) M200G Series 쓰기 설정에 의해 읽은 값도 지정한 Address 번지의 WORD/FLOAT/DWORD 메모리에 저장되고 저장 값은 메모리 형식에 따라 다르다.

             또한 읽은 단위는 STRING 메모리의 동일한 Address 번지에 저장된다.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0020  EXTRA1 : AR  EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 M200G Series 장비의 유량(AR) 값을 읽어서 20번 WORD/FLOAT/DWORD/STRING 메모리에 저장한다.

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0021  EXTRA1 : AT  EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 M200G Series 장비의 적산(AT) 값을 읽어서 21번 WORD/FLOAT/DWORD/STRING 메모리에 저장한다.

설정 예3)

PORT : 0   STATION : 0   ADDRESS : 0022  EXTRA1 : AB  EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 M200G Series 장비의 압력(AB) 값을 읽어서 22번 WORD/FLOAT/DWORD/STRING 메모리에 저장한다.

설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0023  EXTRA1 : AC  EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 M200G Series 장비의 온도(AC) 값을 읽어서 23번 WORD/FLOAT/DWORD/STRING 메모리에 저장한다.

아날로그 쓰기

디지털 쓰기와 동일한 방법으로 설정한다.

3. M200G Series 장비의 시운전 설정

M200G Series( <그림 4> 참조 )는 초기 전원 투입 시(또는 기타의 이유에 의해) 다음과 같은 순서로 시운전 설정을 해야 통신이 가능하다.

             1) 앞쪽 화면에 ‘GB-D-F-E 1-2-3-4’(언어선택) 가 표시 된다.

             2) 원하는 언어를(1 = 영어, 2 = 독일어, 3 = 불어, 4 = 스페인어) 숫자를 입력한 후 ENTER 버튼을 누르면 ‘METER 0-1-2-3-4’(유량계 종류 선택) 가 표시된다.

             3) 유량계 종류를 숫자(0 = 후랩, 1 = 오리피스, 2 = 길후로, 3 = 불텍스, 4 = ILVA)로 입력한다.

             4) 유량계 종류 선택에서 2번을(길후로) 입력하고 ENTER 버튼을 누르면 ‘METRIC/IMP 0-1’(단위 선택) 이 표시된다.

             5) 기본 단위( 0 )로 설정하고 ENTER 버튼을 누르면 ‘MAXF 0000000 KG/H’(길후로 교정증명서에 기록된 물환산량 입력) 가 표시된다.

             6) 물환산량은 1380 ~ 1999999 중에서 입력(기본 = 1999999 )하면 ‘DRYNESS = 100%’(스팀의 건도 입력)가 표시된다.

             7) 기본 스팀의 건도를( 100% ) 설정하고 ENTER 버튼을 누르면 ‘HEAT METER 0-1’(증기/유량 측정 시스템 선택)이 표시된다.

             8) 기본 측정 시스템( 0 = 증기 유량 측정 시스템 )을 선택하고 ENTER 버튼을 누르면 ‘SUPERHEAT 0-1’(과열 증기 여부)이 표시된다.

             9) 기본 설정( 0 = 과열 증기 아님 )을 선택하고 ENTER 버튼을 누르면 ‘T SENSOR 0-1’(온도전송장치 설치 유무)이 표시된다.

             10) 온도전송장치가 유무를 설정( 기본 : 1 = 있음으로 설정 )하면 ‘T MIN 100.0 ℃’(4mA에 해당하는 온도 입력)가 표시된다.

             11) 기본 값을 설정( 100.0 ℃ )을 입력하고 ENTER 버튼을 누르면 ‘T MAX 250.0 ℃’(20mA에 해당하는 온도 입력)가 표시된다.

             12) 기본 값을 설정( 250.0 ℃ )을 입력하고 ENTER 버튼을 누르면 ‘INPUT A = 000000’(첫 번째 교정계수 A)가 표시된다.

             13) 기본 값을 설정( 000000 )을 입력하고 ENTER 버튼을 누르면 ‘INPUT B = 000000’(첫 번째 교정계수 B)가 표시된다.

             14) 기본 값을 설정( 000000 )을 입력하고 ENTER 버튼을 누르면 ‘INPUT C = 000000’(첫 번째 교정계수 C)가 표시된다.

             15) 기본 값을 설정( 000000 )을 입력하고 ENTER 버튼을 누르면 ‘INPUT D = 000000’(첫 번째 교정계수 D)가 표시된다.

             16) 기본 값을 설정( 000000 )을 입력하고 ENTER 버튼을 누르면 ‘INPUT E = 000000’(첫 번째 교정계수 E)가 표시된다.

             15) 기본 값을 설정( 000000 )을 입력하고 ENTER 버튼을 누르면 시운전 설정이 완료되고 화면에 읽은 값이 표시된다.

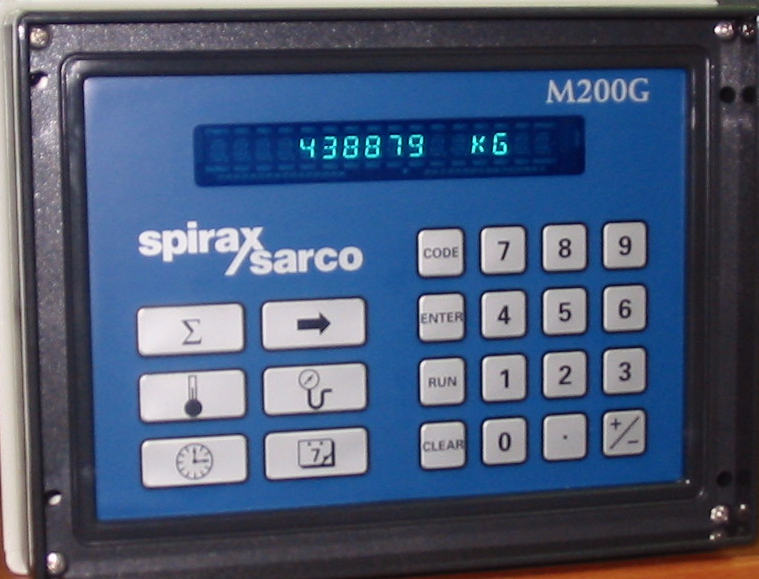

<그림 4> M200G 유량 컴퓨터의 모습

4. 통신속도 등의 설정

M200G Series 장비의 통신속도, 패리티 비트, 데이터 비트, 정지비트 등은 앞면의 조작 버튼( <그림 4> 참조 )으로 다음과 같이 설정할 수 있다.

             1) 정상 운전상태(위의 3번 항목의 시운전 설정 등을 완료한 상태)에서 CODE 버튼을 누른다.

             2) 설정된 암호 4자리( 기본 암호 = 0000 )를 순서대로 누르고 ENTER 버튼을 누른다.

             3) 암호가 맞으면 ‘FUNCTION NO ?’가 표시된다.

             4) 3 번 버튼을 누르고 ENTER 버튼을 누르면 ‘BAUD 1- 9600’(뒤의 숫자는 현재 설정된 통신속도) 이 표시된다.

             5) 1번 버튼을 누르면 통신속도가 1200, 4800, 9600, 19200 순으로 변경된다.

             6) 통신속도를 설정한 후 ENTER 버튼을 누르면 ‘STOP BITS 1-2’ 가(정지 비트) 표시된다.

             7) 1, 2 번 버튼을 눌러서 정지 비트를 설정한 후 ENTER 버튼을 누르면 ‘DATA BITS 7-8’(데이터 비트)이 표시된다.

             8) 7, 8 번 버튼을 눌러서 데이터 비트를 설정한 후 ENTER 버튼을 누르면 ‘PARITY OFF0  ON1’(패리티 비트)이 표시된다.

             9) 0, 1번 버튼을 눌러서 패리티 비트를 설정한 후 ENTER 버튼을 누르면 통신속도 등의 설정이 완료되고 ‘FUNCTION NO ?’가 표시된다.

             10) ‘FUNCTION NO ?’ 상태에서 ENTER 버튼을 누러면 정상 운전상태로 돌아간다.

5. 통신케이블 및 전원연결

M200G Series 장비의 RS-232C 통신케이블과 기본 전원 연결방법은 다음과 같다.

통신케이블 연결

<그림 5>의 RS-232C 단자의 Tx, 0V, Rx 단자와 컴퓨터 측의 9핀(또는 25핀) 단자를 다음과 같이 연결한다.

             M200G Series 의 RS-232C 단자( <그림 4> 참조)       컴퓨터 측 9핀 단자

                19번 핀(Tx) ------------------------------------------  RS232C 2번 핀(Rx)

                17번 핀(Rx) ------------------------------------------  RS232C 3번 핀(Tx)

                18번 핀(0V) ------------------------------------------  RS232C 5번 핀(Ground)

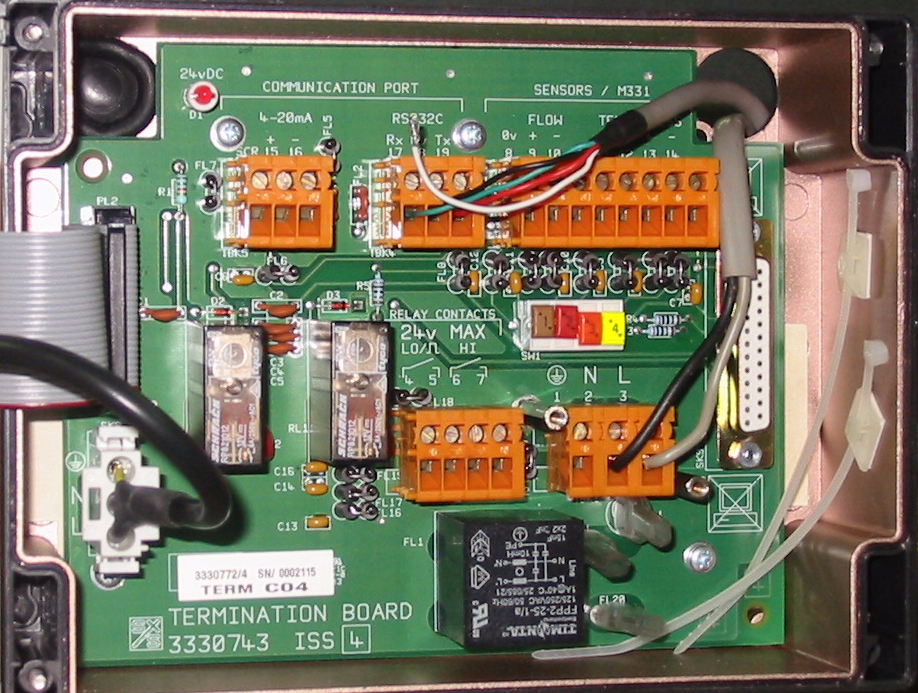

<그림 5> M200G 장비에 통신 케이블 및 기본전원 등을 연결한 모습

기본 전원연결

<그림 5>와 같은 M200G 장비의 N, L 단자에 220 ~ 240VAC 50 ~ 60Hz (최대 80 mA) 전원을 입력한다.
