LPF-7000 Series Projector 프로토콜



1. 읽기 설정



<그림 1>은 LPF-7000 Series Projector(프로젝트)를 사용할 때의 통신설정 예이다.

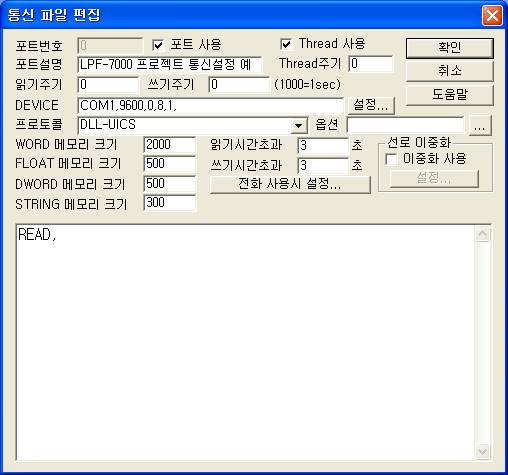

             <그림 1> LPF-7000 Series Projector 프로토콜 통신설정 예



<그림 1>의 DEVICE 설정은 연결된 통신포트( COM1 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.

프로토콜 옵션부에는 String 메모리에 읽은 통신 데이터를 저장할 메모리 번지 ( 0 ),  저장개수 ( 200 ) 을 입력할 수 있다. 기본값은 (입력이 없을 경우) 0, 200 이다.



중요) LPF-7000 Series Projector 는 UICS 통신 프로토콜과 거의 동일한 방식을 사용하므로 프로토콜 종류는 ‘DLL-UICS’ 를 사용한다.





읽기 설정 방법



LPF-7000 SERIES PROJECTOR 통신 드라이브는 디지털/아날로그 출력으로 통신을 수행하도록 하였기 때문에 읽기 설정은 READ, 한 줄만 작성하면 된다.





LPF-7000 SERIES PROJECTOR 는 기본적으로 통신 ASCII 형식으로 통신하여 기기의 운전정보를 얻을 수 있는 장비이다.

그러므로 LPF-7000 SERIES PROJECTOR 통신 드라이브는 장비와 통신한 문자(ASCII) 데이터를 통신 프로그램의 String 메모리에 지정한 번지에 보관하도록 하였다.

설정참고) UICS 통신 드라이브 사용법

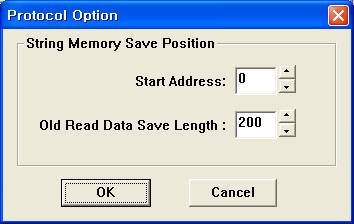

<그림 2> LPF-7000 SERIES PROJECTOR 통신 드라이브의 옵션 대화상자



2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.



디지털 출력 설정법

디지털 출력으로 장비에 읽기/쓰기 명령을 전달할 수 있다.



디지털 출력 TAG 설정 시 필요한 요소

1) PORT           장비에 연결된 통신 PORT 번호. 통신프로그램에 설정한 포트번호.(COM1, COM2 등의 번호가 아님)

2) STATION      사용안함.

3) Address      사용안함.

4) Extra1          명령어. LPF-7000 SERIES PROJECTOR 장비에서 지정한 고유 명령(<표 1> 참조).

(DOWNLOAD, EXEDOWNLOAD, UPLOAD 등의 글자 수가 많은 명령어는 CMD_FILE 로 명령을 지정)

5) Extra2          사용안함.



명령어 기 능
!P@G Connect Command
!P@Q Disconnect Command
!PRM01 Power On
!PRM02 Power Off
!PRM05 RGB1
!PRM05 Video1
!PRM0D S-Video
!PRM04 Component

<표 1> LPF-7000 SERIES PROJECTOR의 명령어와 기능





예1) Port : 0  Station : 0  Address : 0000  Extra1 : !P@G, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 Port 0 번에 연결된 LPF-7000 SERIES PROJECTOR 장비에 Connect Command 를 전송한다.



예2) Port : 0  Station : 0  Address : 0000  Extra1 : !PRM01, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 Port 0 번에 연결된 LPF-7000 SERIES PROJECTOR 장비의 전원을 ON 시킬 수 있다.



예3) Port : 0  Station : 0  Address : 0000  Extra1 : !PRM02, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 Port 0 번에 연결된 LPF-7000 SERIES PROJECTOR 장비의 전원을 OFF 시킬 수 있다.



예4) Port : 0  Station : 0  Address : 0000  Extra1 : !PRM05, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 Port 0 번에 연결된 LPF-7000 SERIES PROJECTOR 장비의 RGB1 (또는 Video1) 출력할 수 있다.



예5) Port : 0  Station : 0  Address : 0000  Extra1 : !P@Q, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 Port 0 번에 연결된 LPF-7000 SERIES PROJECTOR 장비에 Disconnect Command 를 전송한다.





아날로그 출력 설정법



디지털 출력 설정법과 동일하다.
