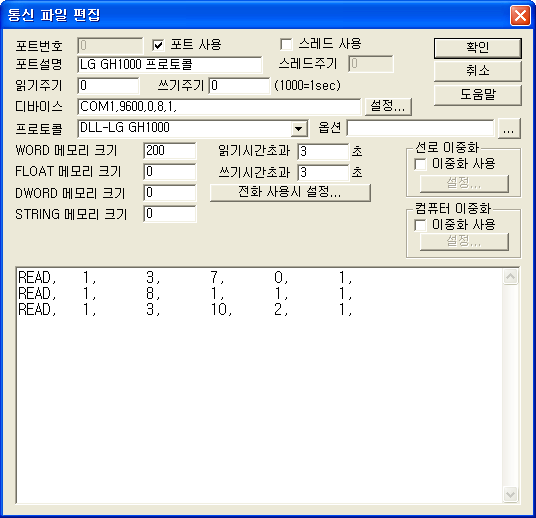

LG 하니웰 사의 범용 컨트롤러인 GH1000, GH500 시리즈를 사용할 때 SCAN파일을 구성한 예이다.
DEVICE 의 통신 속도는 컨트롤러에서 설정한대로 맞추도록 한다. Device 옵션에서 보면 TxRTS와 RxON, 10이 있는데 이것은 GH1000이 RS485를 사용하므로 뒤를 맞추어 주어야 한다. 10이라는 숫자는 통신 Delay 타임인데 컴퓨터 기종에 따라 숫자를 약간 변경 시켜야 통신이 접속이 되는 경우가 있다.
또 컨트롤러의 키패드 Parameter 설정 시 통신 실행여부 설정을 1로 해주어야 통신 실행이 가능하므로 주의하도록 한다. (자세한 설정은 GH1000매뉴얼을 참고한다.)
읽기 설정 방법
| READ | 스테이션 | 읽을종류 | 읽을 시작주소 | 메모리저장위치 | 읽는 개수 |
| READ, | 1, | 3, | 7, | 0, | 1, |
| READ, | 1, | 8, | 1, | 1, | 1, |
| READ, | 1, | 3, | 10, | 2, | 1, |
1) 스테이션 : GH1000 에서 설정한 고유 ID를 말한다. (1~16)
2) 읽을종류: 읽을 파일의 종류를 말한다. 자세한 영역의 내용은 <표2~9>를 참조한다
3) 읽을 주소 : 읽어올 주소 위치(각 파일에서 읽을 데이터 명칭) <표2~9>참조
4) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치를 말한다.
5) 읽는 크기: 한번에 읽어올 항목갯수를 말한다.
읽기 예
READ, 1, 3, 7, 0, 1,
READ, 1, 8, 1, 1, 1,
READ, 1, 3, 10, 2, 1,
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
디지털 출력은 PLC의 한 접점을 ON/OFF하는 것을 의미한다.
각 파일에서 디지털 속성의 데이터를 0 또는 1 값으로 출력할 수 있다.
디지털 출력 TAG 설정 시 필요한 네 가지
PORT 연결된 PORT 번호
Station Station 번호 1~16
ADDRESS 출력하고자 하는 주소
Extra1 출력하고자 하는 파일 영역 1, 2, 3 등
예1) Station:1 Address:0010, Extra1:3 이라고 설정하고 출력을 하면 컨트롤러의 Manual MV 를 (0:BUMPLESS, 1:PRESET) 할 수 있다.
아날로그 출력 설정법
아날로그 출력은 WORD 값을 PLC에 쓰는 것을 말한다.
아날로그 출력 TAG 설정 시 필요한 네 가지
PORT 연결된 PORT 번호
Station Station 번호 1~16
ADDRESS 출력하고자 하는 주소
Extra1 출력하고자 하는 파일 영역 1, 2, 3 등
예1) STATION:0, ADDRESS:0001, EXTRA1:BD로 설정하고 값을 출력하면 BD0001의 값을 바꿀 수 있다.
| Address 데이터번호 |
설명 | 비고 |
| 1 | 기기 코드 | 1000 |
| 2 | 출력Type | "RO" = Relay 출력 "VO" = 전압 펄스 출력 "IO" = 전류 출력"MO" = M/M 출력 |
| 3 | Option Type (Event,RSP는 부품 유무에의한 OPTION 으로여기서는 식별이 안됨 | "001" = Option 없슴 "C01" = 통신 Option "003" =보조출력+RSW Option "C03" = 통신+보조출력+RSW |
| 4 | Version번호 | Micom의 이력을 나타내는 번호 |
<표 2> File번호:1 영역의 데이터
| Address 데이터번호 |
설명 | 비고 |
| 1 | Auto Tuning 실행 A/M이 A상태일 때만 유효 |
0 = 중지 1 = 실행 |
| 2 | A/M 상태 | 0 = AUTO 1 = MANUAL |
| 3 | R/L 상태 | 0 = Local 1 = Remote |
| 4 | RSW | 0 = NOP 1 = RSW1:A/M RSW2:SP1/2 2 = RSW1:R/L RSW2:정/역 |
| 5 | MANUAL시 MV | 0~1000 또는 전류출력은 – 100~1100*0.1% |
<표 3> File번호:2 영역의 데이터
| Address 데이터 번호 |
설명 | 비고 |
| 1 | 온도 단위 | 0 = C (섭씨) 1 = F (화씨) |
| 2 | 제어동작 | 0 = 역동작 1 = 정동작 |
| 3 | 입력종류 | 1~6 = T/C 10~11 = RTD 20~23 = Linear |
| 4 | Linear Scale 하한 | -1999~상한U |
| 5 | Linear Scale 상한 | 하한~9999U |
| 6 | PV 소숫점 위치 | 0~3 |
| 7 | SP1 |
|
| 8 | SP2 |
|
| 9 | Error MV | 0~1000 또는 전류출력은 -100~1100*0.1% |
| 10 | Manual MV | 0 = BUMPLESS 1 = PRESET |
| 11 | Preset MV | 0~1000 또는 전류출력은 -100~1100*0.1% |
<표 4> File번호:3 영역의 데이터
| Address 데이터 번호 |
설명 | 비고 |
| 1 | 실행 SP | 1 = SP1 2 = SP2 |
| 2 | SP경사 상승 각도 | 0~9999U/분 |
| 3 | SP경사 하강 각도 | 0~9999U/분 |
| 4 | PV Filter | 0~120초 |
| 5 | PV Bias | -100~100U |
<표 5> File번호:4 영역의 데이터
| Address 데이터 번호 |
설명 | 비고 |
| 1 | P | 0~9999*0.1%:Relay,전압펄스출력1~9999*0.1%:전류,M/M 출력 |
| 2 | I | 0~3600초 |
| 3 | D | 0~3600초 |
| 4 | LBA | 0~7200초 |
| 5 | CYCLE TIME | 1~100초:Relay,전압펄스 출력 시 |
| 6 | 동작간격 | 0~100U : P=0일 때 Relay,전압펄스 출력 시 |
| 7 | 불감대 | 5~50*0.1% : M/M 출력시 |
<표 6> File번호:5 영역의 데이터
| Address 데이터 번호 |
설명 | 비고 |
| 1 | MV하한 | -100~MV상한제한*0.1%:전류출력 0~MV상한제한*0.1%: 그 외 |
| 2 | MV상한 | MV하한제한~1100*0.1%:전류출력 MV하한제한~1000*0.1%:그 외 |
| 3 | 보조출력 선택 | 0 = PV 1 = 실행 SP 2 = MV |
| 4 | 보조출력 하한(4mA) | -1999~9999U |
| 5 | 보조출력 상한(20mA) | -1999~9999U |
<표 7> File번호:6 영역의 데이터
| Address 데이터 번호 |
설명 | 비고 |
| 1 | Event 1 Type | 0~6, 11~16 |
| 2 | Event 1 설정값 | -1999~9999U |
| 3 | Event 1 히스테리시스 | 0~100U |
| 4 | Event 2 Type | 0~6, 11~16 |
| 5 | Event 2 설정값 | -1999~9999U |
| 6 | Event 2 히스테리시스 | 0~100U |
<표 8> File번호:7 영역의 데이터
| Address 데이터 번호 |
설명 | 비고 |
| 1 | PV값 | |
| 2 | 운전 SP | |
| 3 | MV | 0~1000또는 전류출력은 -100~1100*0.1% |
| 4 | Event1 출력상태 | 0 = OFF1 = ON |
| 5 | Event2 출력상태 | 0 = OFF1 = ON |
| 6 | RSW1 입력상태 | 0 = OFF1 = ON |
| 7 | RSW2 입력상태 | 0 = OFF1 = ON |
| 8 | Alarm 상태 | 0 = 정상 1 = PV Burn-out 및 Range Over 2 = RSP Burn-out 3 = M/M FB Value Burn-out 4 = RSP 역접속 5 = EEPROM Check Sum Error 6 = EEPROM Read/Write Error |
<표 9> File번호:8 영역의 데이터
위의 <표2~9> 는 GH1000의 통신 매뉴얼에 있는 설명을 적어놓은 것이다. 각 모델에 따라서 번지용도가 틀릴 수 있으므로 자세한 것은 GH 시리즈 사용설명서를 참조한다.
