아래 <그림 1>은 경기도 수위관측 시스템으로 사용된 수위처리기의 통신 프로토콜 설정 예이다.

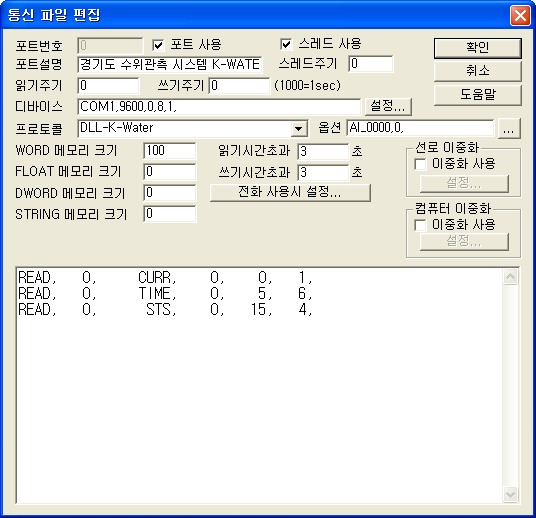

<그림 1> 수위처리기 통신 프로토콜 설정 예
<그림 1> 의 DEVICE 는 연결된 통신포트(COM1), 통신속도(9600) , 패리티비트(0), 데이터비트(8), 정지비트(1) 순으로 입력하고 프로토콜 종류는 K-Water 로 맞춘다.
또한 옵션부에는 과거 데이터 요구에 의하여 읽어온 자료값을 저장할 아날로그 입력태그 이름과 설치된 장비가 수위계(0)/강우량계(1) 인지를 콤마로 구분하여 입력한다.
입력예) AI_0000, 0,
= 읽어온 과거 데이터를 저장할 태그가 AI_0000 이고 설치된 장비가 수위계 (0) 임.
K-Water의 READ 작성 형식
K-Water의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 입력한다.
1) STATION – 읽는 종류가 DATA 일 때 읽을려는 과거 데이터의 년(Year)을 입력.
2) 읽는 종류 - 읽고자 하는 내용. (표 1 참조)
TSYN - 시간 동기화 (컴퓨터 시간으로 콘트롤러 현재시간 설정)
RST - 장치 RESET (장비 리셋 시킴)
TIME - 현재시간 요구 (년, 월, 일, 시, 분, 초)
STS - 상태요구 (상태 4 ~ 1)
DATA - 과거 데이터 요구(10개 바이트)
LOG - Log 데이터 요구 (년, 월, 일, 시, 분, 상태)
CURR 또는 기타 글자(빈칸 등) - 현재 수위요구 (현재 수위 : 0 ~ 65535)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽는 크기 - 읽어올 워드 수. (각 읽는 종류별 고정, 표 1 참조)
6) EXTRA2 - 읽는 종류가 DATA 일 때 상위 2 Digit – 월(Month), 하위 2 Digit – 일(Day) 을 입력.
7) EXTRA3 - 읽는 종류가 DATA 일 때 상위 2 Digit – 시(hour), 하위 2 Digit – 분(min) 을 입력.
읽기 예
READ, 0, CURR, 0, 0, 1,
READ, 0, TIME, 0, 5, 6,
READ, 0, STS, 0, 15, 4,
| 읽는 종류 | 읽는 내용 | 읽은 값 저장내용 | 비고 |
| TSYN | 시간 동기화 | 없음 | 현재 컴퓨터 시간을 콘트롤러에 전송 |
| RST | 장비 RESET | 없음 | 콘트롤러를 RESET 시킴 |
| TIME | 현재시간 요구 | 년,월,일,시,분,초 | 6 개의 데이터 |
| STS | 현재상태 요구 | 4개의 상태 바이트 |
|
| DATA | 과거 데이터 요구 | 10개의 과거데이터 값 | Station : 년, Extra2 : 월일, Extra3 : 시분. |
| LOG | LOG 데이터 요구 | 년,월,일,시,분,상태 |
|
| CURR, 빈칸 등 | 현재수위 요구 | 현재 수위값 | 0 ~ 9999 사이 값 |
<표 1> 읽는 종류별 읽기 내용
출력은 시간 동기화 , 장비 RESET, 특정한 시간의 과거 데이터 등을 읽기 위해서 사용한다.
K-Water 콘트롤러의 디지털 출력 설정법
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호
2) STATION : 출력종류가 DATA 이면 년(year) 이고 나머지 출력종류는 사용안함( 0 으로 고정).
3) ADDRESS : 출력한 출력 종류가 TIME, STS, DATA, LOG, CURR 일 때 읽은 값을 저장할 메모리 번지.
4) EXTRA 1 : 출력종류 - TSYN, RST, TIME, STS, DATA, LOG, CURR 또는 빈칸. (상세 내용은 표 2 참조)
5) EXTRA 2 : 출력종류가 DATA 이면 상위 2 Digit - 월(month), 하위 2 Digit – 일(day) 이고 나머지 출력종류는 사용안함.
설정 예1)
PORT:0 STATION:0 ADDRESS:0000 EXTRA1:TSYN 로 설정하고 디지털 출력을 하면 연결된 콘트롤러의 현재시간을 컴퓨터 시간과 동기화 시킨다.
설정 예2)
PORT:0 STATION:0 ADDRESS:0015 EXTRA1:TIME 로 설정하고 디지털 출력을 하면 콘트롤러의 현재 년, 월, 일, 시, 분, 초를 15 ~ 20 WORD 번지에 저장한다.
설정 예3)
PORT:0 STATION:0 ADDRESS:0010 EXTRA1:CURR 라고 설정하면 디지털 출력을 하면 콘트롤러의 현재값을 WORD 메모리의 10번지에 저장한다.
| 쓰는 종류 | 쓰는 내용 | 읽은 값 저장 내용 | 비고 |
| TSYN | 시간 동기화 | 없음 | 현재 컴퓨터 시간을 콘트롤러에 전송 |
| RST | 장비 RESET | 없음 | 콘트롤러를 RESET 시킴 |
| TIME | 현재시간 읽기 | 년,월,일,시,분,초 | 6 개의 데이터 |
| STS | 현재상태 읽기 | 4개의 상태 바이트 |
|
| DATA | 과거 데이터 읽기 | 10개의 과거데이터 값 |
|
| LOG | LOG 데이터 읽기 | 년,월,일,시,분,상태 |
|
| CURR, 빈칸 등 | 현재수위 읽기 | 현재수위 값 | 0 ~ 65535 사이 값 |
<표 2> 출력 종류와 설정방법
K-Water 아날로그 출력 설정법
아날로그 출력 설정은 디지털 출력과 동일하게 사용한다.
주의) 출력종류가 DATA 이면 STATION 에 읽을려는 과거 데이터 년(year) 을 입력하고 EXTRA2 의 상위 2 Digit - 월(month), 하위 2 Digit – 일(day) 이며, 출력값의 상위 2 Digit - 시(hour), 하위 2 Digit – 분(min) 이고 ADDRESS 는 읽은 데이터를 저장할 메모리 번지를 입력한다.
설정 예)
PORT:0 STATION:2001
ADDRESS:0500 EXTRA1:DATA EXTRA2 : 0508 이라고 설정하고 1630의 값을 출력하면
