KM MAP 프로토콜



1. 읽기 설정

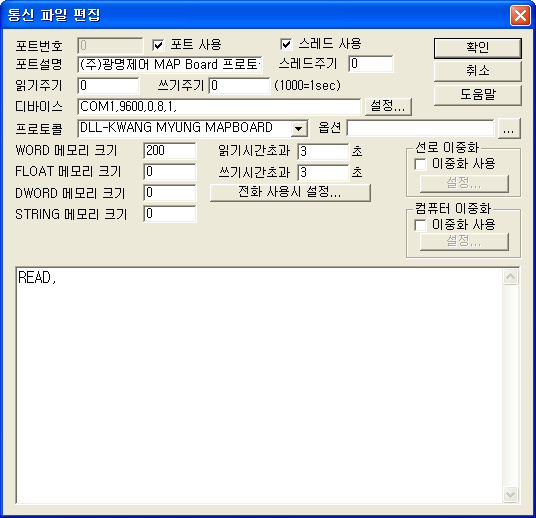

<그림 1>은 (주)광명제어에서 개발한 MAP BOARD 인데 DEVICE 의 통신 속도는  컨트롤러에서 설정한대로 9600, 0, 8, 1, 로 맞춘다.



<그림 1> KM MAP BOARD 통신 프로토콜 설정 예



MAP BOARD 는 출력전용 컨트롤러이므로 읽기 설정 영역은 READ, 한 줄만 있으면 된다.

KM MAP 프로토콜은 MAP CONFIG 파일을 작업 디렉토리 하부의 TAG 디렉토리에 각 포트별로 KM_MAP01.INI ~ KM_MAP256.INI  파일을 만들어 보드 상태를 입력하는데 입력 방법은 다음과 같다.

(가) 상태값을 구분은 ' (콤마) 로 한다.

(나) 하나의 MAP 보드는 한 줄에 입력한다.

(다) MAP 보드는 타입은 0(없음), 1(STATUS), 2(ANALOG) 중에서 입력하고 보드 타입 다음에 포인트 갯수/2 를 입력한다.



입력 예)

1, 12, 2, 12, 0, 0, 2, 12,

0, 0, 2, 12,

2, 12,





2. 쓰기 설정



디지털 출력 설정법

디지털 출력은 STATUS 포인트를 바꾸는 것이다.

디지털 출력 TAG 설정 시 필요한 5 가지

PORT 연결된 PORT 번호

0 ~ 255
Station Map Board 번호 1~16

1~16
ADDRESS 출력카드와 출력주소

OP CODE 에 따라 다르게 사용 RST - 사용안함,

2 - STATUS POINT 번지(0000~00FF),

TEST - 사용안함,

STOP - 사용안함,

DATA DUMP - 앞 2자리 BOARD 번호 (00 ~ FF),

뒤 두자리 POINT 번호 (00 ~ FF).
Extra1 OP CODE

RST - POWER FAIL RESET,

2 - STATUS POINT별 CHANGE DUMP,

TEST - LAMP TEST,

STOP - LAMP TEST STOP,

기타(빈칸 등) - STATUS BOARD 별

DATA DUMP.
Extra2 출력 상태값

RST - 사용안함,

2 - 0 :꺼짐, 1 :Green,  2 :Green Flash, 3 :Red, 4 :Red Flash,  5 :Amber, 6 :Amber Flash,

TEST - 0 ~ 11 TEST 값,

STOP - 사용안함,

DATA DUMP - 0 :꺼짐, 1 :Green, 2 :Green Flash, 4 :Red, 8 :Red Flash, 5 :Amber, 10 :Amber Flash,

예1) Station:1 Address:0002, Extra1: (빈칸), Extra2: 4, 라고 설정하고 ON 출력을 하면 STATUS POINT 값을 Red 로 바꾸고 OFF 출력을 하면 STATUS POINT 출력을 끈다.



아날로그 출력 설정법

아날로그 출력 MAP BOARD POINT에 입력한 값을 쓰는 기능이다.

아날로그 출력 TAG 설정 시 필요한 5 가지

PORT 연결된 PORT 번호

0 ~ 255
Station Map Board 번호

1~16
ADDRESS 출력카드와
출력주소

OP CODE 에 따라 다르게 사용

RST - 사용안함,

12- ANALOG POINT 번지(0000~00FF),

TEST - 사용안함,

STOP - 사용안함,

DATA DUMP - 앞 2자리 BOARD 번호 (00 ~ FF),
             뒤 두자리 POINT 번호 (00 ~ FF).
Extra1 OP CODE

RST - POWER FAIL RESET,

12 - ANALOG POINT별 CHANGE DUMP,

TEST - LAMP TEST,

STOP - LAMP TEST STOP,

기타(빈칸 등) - ANALOG BOARD 별
DATA DUMP.
Extra2 출력 상태값

RST - 사용안함,

12 - 사용안함,

TEST - 사용안함,

STOP - 사용안함,

DATA DUMP - 0 :소수점 없음, 1~3 :소수점 1~3 자리,    9 : 소수점 없이 앞자리 빈칸을 0 으로 채움,

10: 0 인 값은 무조건 SPACE 로 채움.

* 9, 10은 ANALOG POINT 가 5개   이상일 때 설정하여 사용함.  (윗자리 : 10, 아랫 자리 : 9)

STATION:3, ADDRESS:0102, EXTRA1: (빈칸), EXTRA1: 1,로 설정하고 아날로그 값을 출력하면 MAP 3번 1(두번째)번 BOARD 2 번지의 값을 소수점 1 자리로 출력할 수 있다.
