KEN-200DM 는 국내 ㈜케이디파워의 최대 수요 전력 제어기(Demand 컨트롤러)와 통신을 위한 드라이버이다.

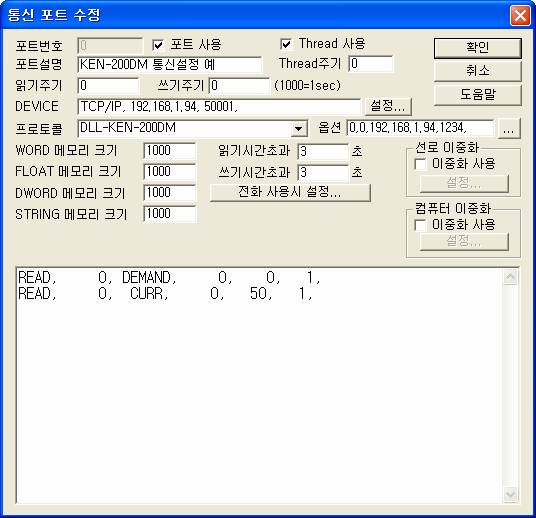

<그림 1>은 KEN-200DM 통신 드라이버의 통신설정 예이다.
<그림 1> KEN-200DM 드라이버의 통신 설정 예
<그림 1>의 DEVICE 설정은 통신 디바이스( TCP/IP ), 장비의 IP 번지(192.168.1.94), 서비스 포트(50001), 순으로 장비에 설정된 값을 입력한다.
또한 프로토콜 옵션 부에는 클라이언트 타입(0 : Local, 1 : PC Lan, .. , 기본 = 0), 장비 종류(0 : 디멘드, 1 : 역률, 2 : 터버, 기본 = 0), 클라이언트 IP 주소(192.168.1.94 의 예와 같이), 클라이언트 비밀번호(장비의 비밀번호를 입력, 기본 : 1234)를 콤마( ‘ )로 구분하여 입력한다.
참고) KEN-200DM의 IP 번지는 장비의 설정버튼으로 지정할 수 있고 서비스 포트는 50001, 50002 등을 사용한다.
KEN-200DM의 드라이버의 읽기 작성 형식
KEN-200DM 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 스테이션 – 사용안함.
2) 읽을 데이터 종류 – DEMAND, 기타 : Demand 데이터 읽기,
CURR : 전압, 전류, 전력, 역률 등의 현재 값 읽기,
SYS : 시스템 설정(비밀번호, 고객 명, 현장 명) 읽기,
LOAD : 본체 부하상태 감시.
3) 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. ( 읽을 종류에 따라 다름, <표 1> 참조 )
읽기 설정 예)
READ, 0, DEMAND, 0, 0, 1,
READ, 1, CURR, 0, 50, 1,
<표 1>은 KEN-200DM 통신 드라이버에서 사용하는 읽을 데이터 종류와 내용이다.
| 읽을 데이터 종류 | 내용 | 읽은 데이터 저장위치와 내용 |
비고 |
| DEMAND 또는 기타 |
Demand 데이터 읽기 |
저장위치 + 0 : 기준전력, 저장위치 + 1 : 현재 목표전력, 저장위치 + 2 : 현재전력, 저장위치 + 3 : 예측전력, 저장위치 + 4 : 예측전력 최고치, 저장위치 + 5 : 계약전력, 저장위치 + 6 ~ 7 : 금년 피크 계측일자, 시간, 저장위치 + 8 : 금년 피크 전력, 저장위치 + 9 ~ 10: 금월 피크 전력 계측일자, 시간, 저장위치 + 11 : 금월 피크 전력, 저장위치 + 12 ~ 13 : 금일 피크 전력 계측일자, 시간, 저장위치 + 14 : 금일 피크 전력, 저장위치 + 15 : 수요경과 시한, 저장위치 + 16 : 남은 수요 시한 |
DWORD 값 |
| CURR | 전압, 전류, 전력, 역률 등의 현재 값 읽기 |
저장위치 + 0 ~ 2 : 상 전압 L1 ~ L3 (0 ~ 170 KV), 저장위치 + 3 ~ 5 : 선간 전압 L12, L23, L31 (0 ~ 170 KV), 저장위치 + 6 ~ 8 : 상 전류 L1 ~ L3 (0 ~ 20 KA), 저장위치 + 9 : 종합전압 (0 ~ 170 KV), 저장위치 + 10 ~11 : 종합 무효, 유효 전력 (+/- 0 ~ 2000 M var), 저장위치 + 12 : 종합 피상전력 (0 ~ 2000 MVA), 저장위치 + 13 : 종합전류 (0 ~ 20 KA), 저장위치 + 14 : 종합역률 (-100 ~ 100 %), 저장위치 + 15 : 주파수 (45 ~ 65 HZ), 저장위치 + 16 : 불평형률 (0 ~ 300 %), 저장위치 + 17 ~ 19 : 상 피상전력 L1 ~ L3 (0 ~ 2000 MVA), 저장위치 + 20 ~ 22 : 상 유효전력 L1 ~ L3 (+/- 0 ~ 2000 MW), 저장위치 + 23 ~ 25 : 상 무효전력 L1 ~ L3 (+/- 0 ~ 2000 M var), 저장위치 + 26 ~ 28 : 상 역률 L1 ~ L3 (-100 ~ 100 %), 저장위치 + 29 : KEN 순방향 유효 전산 전력량 (0 ~ 9900 MWh), 저장위치 + 30 : max demand |
FLOAT 값 |
| SYS | 시스템 설정 읽기 |
저장위치 + 0 ~ 7 : 조회된 비밀번호, 저장위치 + 8 ~ 47 : 고객 명, 저장위치 + 48 ~ 87 : 현장 명 |
문자열(STRING) 메모리 저장위치 + 0 : 비밀번호, 저장위치 + 1 : 고객 명, 저장위치 + 2 : 현장 명 |
| LOAD | 부하상태 감시 |
저장위치 + 0 : 총 레코드 개수(총 부하 수), 저장위치 + 1 : 페이지 번호(1부터), 저장위치 + 2 : 페이지 당 레코드 수 (MAX:20), 저장위치 + 3 : 제어 모드 (0:자동, 1:수동), 저장위치 + 4 : 부하 종류(0:본체부하,1:확장부하), 저장위치 + 5 : 부하 아이디, 저장위치 + 6 : 부하 용량, 저장위치 + 7 : 문자열 메모리 = 부하 명 저장, 기타 = 저장안함,, 저장위치 + 8 : 부하 현재상태(0:OFF, 1:ON), 저장위치 + 9 : 부하 에러상태(0:정상, 1:ERROR), 저장위치 + 10 : 최종 상태변경 년, 저장위치 + 11 : 최종 상태변경 월, 저장위치 + 12 : 최종 상태변경 일, 저장위치 + 13 : 최종 상태변경 시, 저장위치 + 14 : 최종 상태변경 분, 저장위치 + 15 : 최종 상태변경 초, …, 페이지 당 레코드 개수만큼 저장(부하 종류 ~ 최종 상태변경 시간까지 12개 데이터 반복됨) |
문자열(STRING) 메모리 저장위치 + 7 : 부하 명, |
<표 1> KEN-200DM 통신 드라이버에서 사용하는 읽을 데이터 종류와 내용
주의) KEN-200DM 드라이버의 읽은 값은 WORD/FLOAT/DWORD 메모리에 동일한 저장위치에 저장되고 저장 값은 메모리 형식에 따라 다르다.
단 SYS 읽기는 STRING 메모리에도 비밀번호, 고객 명, 현장 명을 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

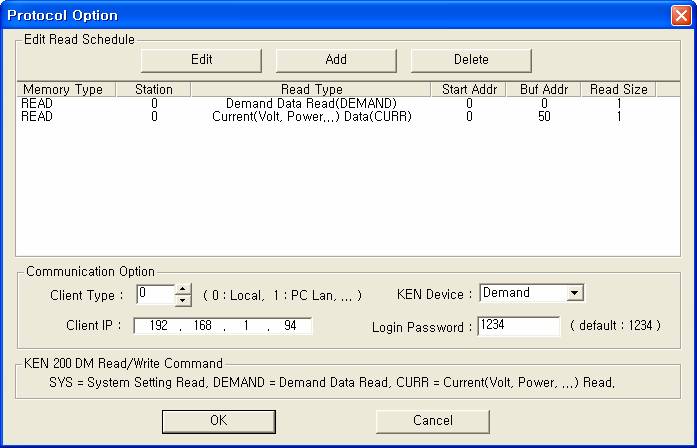

<그림 2> KEN-200DM 통신 드라이버의 읽기 설정 대화상자
<그림 2>의 Client Type(0 : Local, 1 : PC Lan, .. , 기본 = 0), KEN Device(0 : 디멘드, 1 : 역률, 2 : 터버, 기본 = 0), Client IP, Login Password 영역에서도 클라이언트 타입 등을 설정할 수 있다.
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

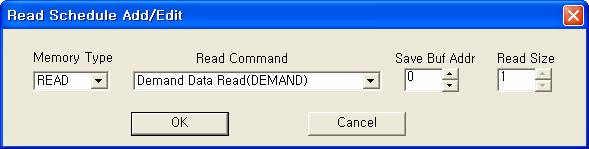

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
<그림 3> KEN-200DM 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
KEN-200DM 통신 드라이버의 쓰기 설정은 없다.
KEN-200DM 장비의 ETHERNET 및 RS-232C 단자에 일반적인 LAN 또는 시리얼 케이블을 연결한다.

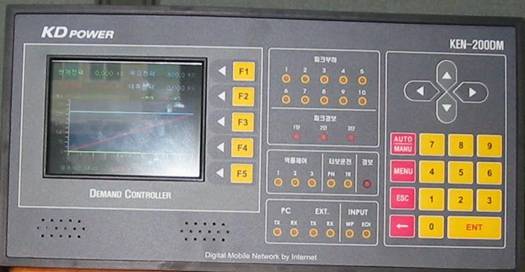

<그림 4>는 KEN-200DM 장비의 모습이다.
<그림 4> KEN-200DM 장비의 모습
