KBT KB-750 통신 드라이버

KBT KB-750 Series는 국내 케이비티㈜(KBT)의 컨트롤러와 통신을 위한 드라이버이다.

KB-750 장비는 MK-750(LA-750) 장비와 호환되는 기종이다.

1. 읽기 설정

<그림 1>은 KBT KB-750 Series통신 드라이버의 통신설정 예이다.

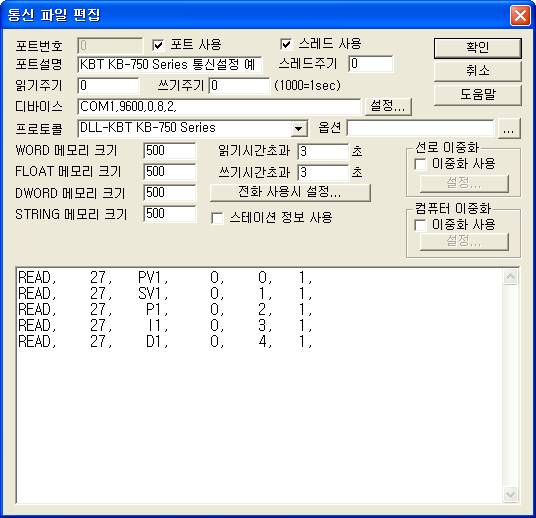

<그림 1> KBT KB-750 Series 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(2) 순으로 콤마( , )로 구분하여 입력한다.

KBT KB-750 Series 장비 어드레스(0 ~ 99), 통신속도(1200 ~ 19200), 패리티 비트(0, 1, 2), 데이터 비트(7, 8), 정지 비트(1, 2) 등은 앞면 조작버튼과 통신으로 설정할 수 있다.

또한 옵션 설정부분에 BCC 체크 사용여부(0 = 미사용, 1 = 사용, 기본 = 1), PV 값이 LLLLL 일 때 –1로 표시여부(0 = 0으로 처리, 1 = -1로 처리, 기본 : 0)를 콤마( , )로 구분하여 입력한다.

KBT KB-750 Series 드라이버의 읽기 작성 형식

KBT KB-750 Series 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비 번호 – 읽을 장비의 어드레스를 0~99 중에서 설정.

2) 읽기 명령어 – PV1,SV1,PR1~PR9,INP,PVG,PVS,PDF,DP,FU,LOC,SLH,SLL,MD,CNT,DIR,MV1,TUN,

ATG,ATC,P1,I1,D1,T1,ARW,MH1,ML1,C1,CP1,MV2,P2,T2,MH2,ML2,PBB,C2,CP2,DB,

E1F,E1H,E1L,E1C,E1T,E1B,E1B,E1P,CM1,CT1,E2F,E2H,E2L,E2C,E2T,E2B,E2P,CM2,

CT2,DIF,DIP,SV2,COM,BPS,ADR,AWT,MOD,TMO,TMF,H/M,TSV,TIM,TIA,OM1,AT 중에서 입력.

3) 읽을번지 – 사용안함.

4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽은 데이터의 크기 – 항상 1로 고정.

읽기 설정 예)

READ,    27,   PV1,     0,    0,   1,

READ,    27,   SV1,     0,    1,   1,

READ,    27,    P1,     0,    2,   1,

READ,    27,    I1,     0,    3,   1,

READ,    27,    D1,     0,    4,   1,

<표 1>은 KBT KB-750 Series 통신 드라이버의 읽기/쓰기 명령어 및 읽기 명령어에 대한 읽은 값 저장위치와 내용이다.

<표 1> KBT KB-750 Series 통신 드라이버의 읽기/쓰기 명령어 및 읽기 명령어에 대한 읽은 값 저장위치와 내용

주의) KBT KB-750 Series 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

             또한 STRING 메모리에는 읽은 문자열을(최대 5자리) 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

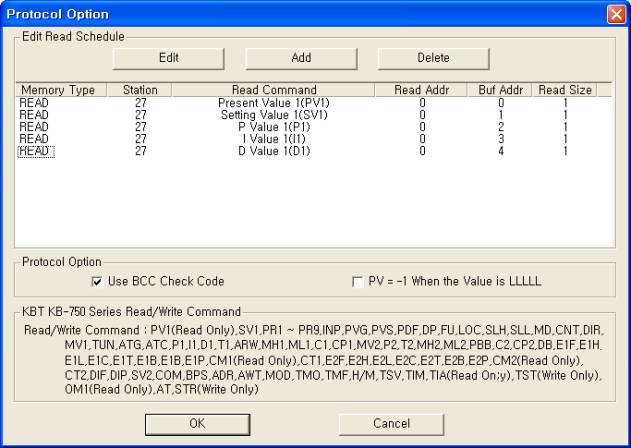

<그림 2> KBT KB-750 Series 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 ‘Use BCC Check Code’ 영역과 ‘PV = -1 When the Vakye is LLLLL’ 영역에서도 BCC 체크 사용여부와 PV 값이 LLLLL 일 때 –1로 표시여부를 설정할 수 있다.

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

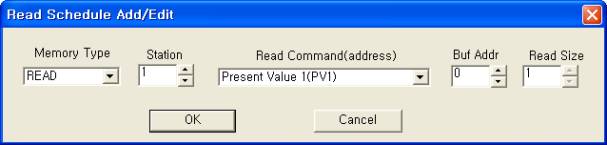

<그림 3> KBT KB-750 Series 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

KBT KB-750 Series 통신 드라이버의 쓰기 설정으로 KB-750 장비의 설정 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         0 ~ 99 사이의 장비 어드레스를 입력.

3) Address      사용안함. 0으로 고정.

4) Extra1          SV1,PR1~PR9,INP,PVG,PVS,PDF,DP,FU,LOC,SLH,SLL,MD,CNT,DIR,MV1,TUN,

ATG,ATC,P1,I1,D1,T1,ARW,MH1,ML1,C1,CP1,MV2,P2,T2,MH2,ML2,PBB,C2,CP2,

DB,E1F,E1H,E1L,E1C,E1T,E1B,E1B,E1P,CT1,E2F,E2H,E2L,E2C,E2T,E2B,E2P,CT2

DIF,DIP,SV2,COM,BPS,ADR,AWT,MOD,TMO,TMF,H/M,TSV,TIM,AT,TST,STR 중에서 입력. (<표 1> 참조)

PR1 ~ PR9 명령어 : 설정할 우선화면 명령어 이름을 문자열을 명령어 다음에 점( . )으로 구분하여 입력. 입력

예) PR1.INP, PR2.LOC, …

COM 명령어 : 설정할 통신 파라메터 내용을 명령어 다음에 점( . )으로 구분하여 입력. 입력

예) COM.B8N2, COM.N8E2, …

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 27   ADDRESS : 0000  EXTRA1 : SV1  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 27번 KBT KB-750 Series 장비의 설정 값을 변경할 수 있다.

단, 소수점(DP 명령)에 따라 실제 출력해야 되는 값은 1/1, 1/10, 1/100, 1/1000 이다.

설정 예2)

PORT : 0   STATION : 27   ADDRESS : 0000  EXTRA1 : P1  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 27번 KBT KB-750 Series 장비의 출력 1 비례 값을 설정할 수 있다.

설정 예3)

PORT : 0   STATION : 27   ADDRESS : 0000  EXTRA1 : I1  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 27번 KBT KB-750 Series 장비의 출력 1 적분시간 값을 설정할 수 있다.

설정 예4)

PORT : 0   STATION : 27   ADDRESS : 0000  EXTRA1 : D1  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 27번 KBT KB-750 Series 장비의 출력 1 미분시간 값을 설정할 수 있다.

3. 통신 케이블 및 기본전원 연결

KBT KB-750 Series 장비에 통신 케이블과 기본전원은 다음과 같이 연결한다.

RS-485 통신케이블 연결

<그림 4>와 같은 KBT KB-750 장비의 RS-485 단자의 T+, T- 단자에 컴퓨터 RS-485의 T+, T- 단자를 연결한다.

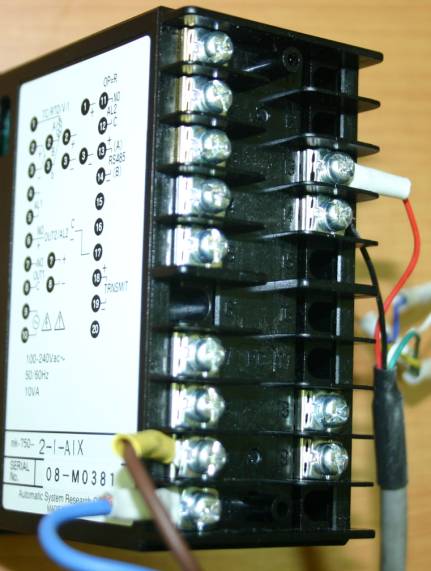

<그림 4> KBT KB-750 장비에 기본전원, RS-485 통신케이블 등을 연결한 모습

기본전원 연결

KBT KB-750 장비의 기본전원 입력부에 110~240V AC 50/60Hz AC 전원을  연결한다.

<그림 5>는 KBT KB-750 장비의 모습이다.

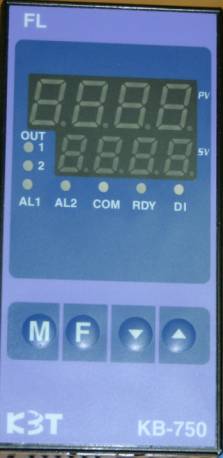

<그림 5> KBT KB-750 장비의 모습
