KACO Pawador Inverter 통신 드라이버

KACO Pawador Inverter는 KACO Geratetechnic GmbH 사의 Inverter 장비와 통신을 위한 드라이버이다.

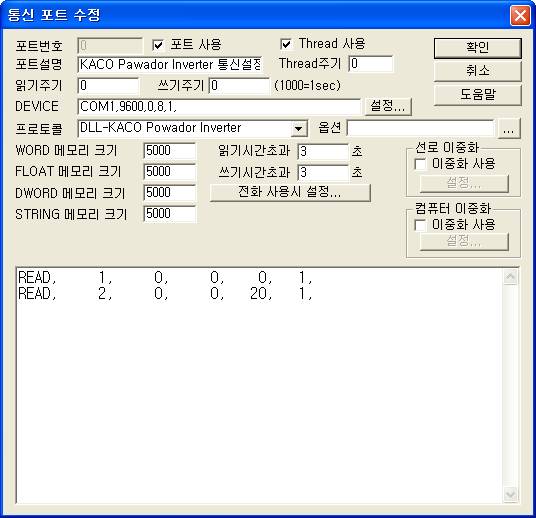

<그림 1>은 KACO Pawador Inverter 통신 드라이버의 통신설정 예이다.

<그림 1> KACO Pawador Inverter 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.

KACO Pawador Inverter 드라이버의 읽기 작성 형식

KACO Pawador Inverter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 어드레스 – 1 ~ 32 번 사이의 장비 번호(10진수)를 입력.

2) 읽을 데이터 형식 – 0 : 3000xi 모델 = 3000xi 장비 identify, 기타 모델 = Inverter 장비의 데이터,

1 ~ 3 : 3000xi 모델의 part 1 ~ 3 inverter 데이터 값.

3) 장비종류 – 0 : 3000xi 모델,

1 : 2500xi ~ 5000xi, 1501xi ~ 3501xi 등.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 한번에 읽을 데이터의 크기. 1로 고정.

읽은 데이터에 따라 저장 크기가 달라짐.

읽기 설정 예)

READ, 1, 0, 0, 0, 1,

READ, 2, 0, 0, 10, 1,

<표 1>은 KACO Pawador Inverter 통신 드라이버의 읽을 데이터 저장위치 및 내용이고 <표 2> 읽은 상태 값에 따른 상태내용에 대한 설명이다.

<표 1> KACO Pawador Inverter 통신 드라이버의 읽을 데이터 저장위치 및 내용

상태 값	상태내용
0	Inverter has just switched on
1	Waiting for start
2	Waiting for shut down
3	Constant voltage regulator
4	MPP-tracker, permanent search/tracking movement
5	MPP-tracker, without search/tracking movement
6	Wait mode before grid feeding, Test grid and solar voltage
7	Wait mode before self test, Test grid and solar voltage
8	Self-test relays
10	Over temperature shut-off
11	Power limitation
12	Overload shut-off
13	Over voltage shut-off
14	Grid failure(1 phase monitoring)
15	Transition to night shut-down
18	RCD shut-down
19	Insufficient insulation resistance
30	Measuring error
31	RCD module error
32	Self-test error
33	DC grid-feeding error
34	Communication error

<표 2> KACO Pawador Inverter 읽은 상태 값에 따른 상태내용

주의) KACO Pawador Inverter 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

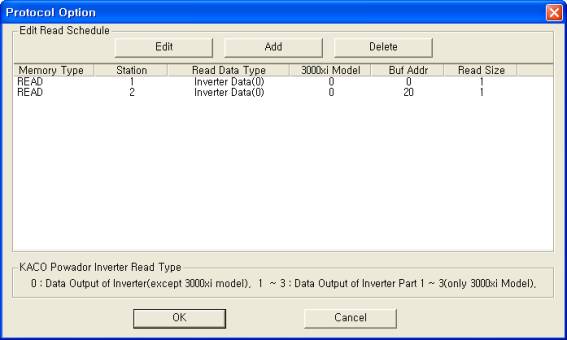

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> KACO Pawador Inverter 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

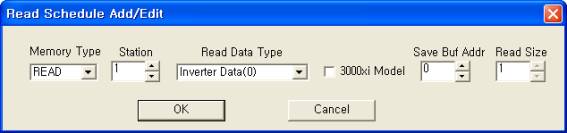

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> KACO Pawador Inverter 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

KACO Pawador Inverter 통신 드라이버의 쓰기 설정은 없다.

<그림 4>는 KACO Pawador Inverter 장비의 모습이다.

<그림 4> KACO Pawador Inverter 장비의 모습
