JADPM controller는 국내의 중앙제어에서 제작한 출력전용 DPM이다.

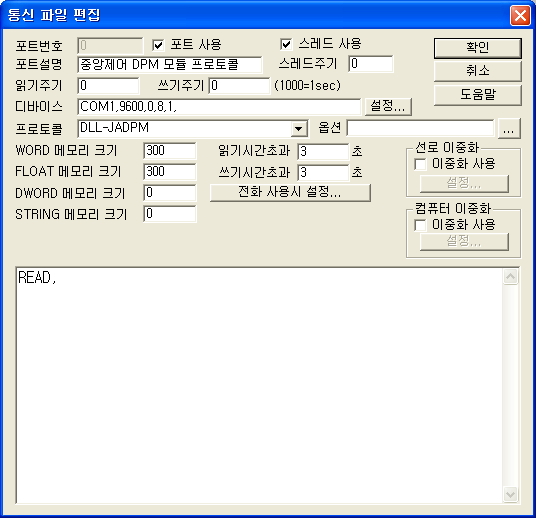

중앙 DPM 컨트롤러의 DEVICE 설정은 다른 PLC 및 컨트롤러와 동일하게 포트, 속도, PARITY BIT, DATA BIT, STOP BIT 순으로 입력한다.
중앙 DPM 은 출력전용 컨트롤러이므로 통신 프로토콜 설정에서 READ 부분 작성은 필요 없다.
중요 : 일반적으로 JADPM은 옵션 란에 Delay Time 을 숫자로 4~20 정도 적어 주어야 출력이 가능하다.
JADPM 디지털 출력 설정법
JADPM 은 아날로그 출력전용 카드이므로 디지털 출력설정은 없다.
JADPM 아날로그 출력 설정법
JADPM은 아날로그 출력만 가능하고 다음의 4가지요소를 설정한다.
1) PORT : JADPM이 설치된 통신포트 번호.
2) ADDRESS : DPM 출력번지.
3) EXTRA 1 : 소수점 위치. (0 ~ 3)
0 : 소수점 없음, 1 : 소수점 1자리
2 : 소수점 2 자리, 3 : 소수점 3자리
4) EXTRA 2 : 프로토콜 종류. (0, 1 중에서 선택)
0 : 3Ch Address(0~FFh) Data 0Dh
1 : 28h Address(30h~46h:ASCII 코드값 2자리) Data 0Dh
