<그림 1>은 INGERSOLL-LAND AIR COMPRESSORS 사의 Air Compressor MP3/MVP 장비를 사용할 때의 통신파일 편집 예이다.
참고) INGERSOLL-RAND MP3/MVP 통신 드라이브는 Westinghouse 사의 PONI(Product Operated Network Interface) 카드와 MINT(Master Incom Network Translator) BOX 장비가 있어야 컴퓨터와 통신을 수행할 수 있다.
MINT BOX 의 통신속도 등은 장비에 부착된 DIP 스위치로 변경할 수 있다.

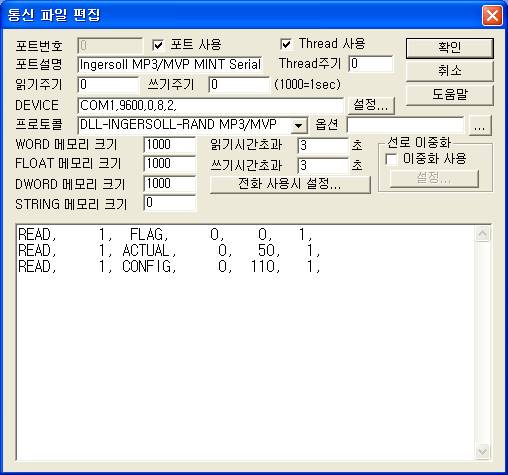

<그림 1> INGERSOLL-RAND MP3/MVP 통신파일 편집 예
<그림 1>에서 DEVICE 영역은 MINT BOX 와 연결된 통신포트 ( COM1 ), MINT BOX에 설정된 통신속도( 9600 bps), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 입력한다.
INGERSOLL-RAND MP3/MVP 통신 드라이브의 의 읽기 작성 형식
INGERSOLL-RAND MP3/MVP통신 드라이브의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
| READ | 스테이션 | 읽을종류 | 읽을 시작주소 | 메모리저장위치 | 읽는 개수 |
| READ, | 1, | FLAG, | 0, | 0, | 1, |
| READ, | 1, | ACTUAL, | 0, | 50, | 1, |
| READ, | 1, | CONFIG, | 0, | 110, | 1, |
1) 스테이션 :PONI 카드에 설정된 네트워크의 어드레스 번호(0 ~ 4095).
2) 읽을 종류: 장비별 읽을 종류. ( <표 1> 참조 )
MP3 – STATUS, FLAG, ACTUAL, ALERT, SHUTDOWN, CONFIG, BYPASS, INLET,
MVP - M_STATUS, M_EXT, M_FLAG, M_ANA, M_SET.
3) 읽을 주소 : 사용안함.
4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 메모리 번지.
5) 읽는 크기: 한번에 읽어올 항목 수. ( 각 영역별 고정 <표 1> 참조 )
| 읽기 종류 | 내 용 | 읽는 크기 | 데이터 타입 | 비 고 |
| STATUS | Short Status | 4 | BYTE, 4Bit 등 | <표 2> 참조 |
| FLAGS | Status Flags | 42 | BYTE | <표 3> 참조 |
| ACTUAL | Actual Values (A) | 51 | WORD | <표 4> 참조 |
| ALERT | Alert Values (B) | |||
| SHUTDOWN | Shutdown Values (C) | |||
| CONFIG | Configuration | 51 | BYTE | <표 5> 참조 |
| BYPASS | Bypass Value Status | 4 | BYTE/WORD | <표 6> 참조 |
| INLET | Inlet Value Status |
<표 1> MP3 장비의 읽기 종류와 내용
| 메모리 저장위치 | 저 장 내 용 | 데이터 크기 |
| 저장위치 + 0 | 0 ~ 5 Bit
: Reserved ( 0 ) 6 Bit : Flag, 7 Bit : Flag, |
BYTE |
| 저장위치 + 1 | Product ID ( 항상 4 ) | 6 Bit (0 ~ 64) |
| 저장위치 + 2 | Version | 4 Bit (0 ~ 16 ) |
| 저장위치 + 3 | Division Code | 6 Bit (0 ~ 64 ) |
<표 2> Short Status 읽기의 저장내용과 저장위치
| 메모리 저장위치 | 저 장 내 용 | 데이터 크기 | 비고 |
| 저장위치 + 0 ~ 10 | Status Flag 0 ~ 10 | BYTE | 5, 6, 8, 9, 10 Status 는 사용안함 |
| 저장위치 + 11 ~ 14 | Alert Status 0 ~ 3 | ||
| 저장위치 + 15 ~ 18 | Shutdown Status 0 ~ 3 | ||
| 저장위치 + 19 ~ 22 | Alert History 0 ~ 3 | ||
| 저장위치 + 23 ~ 26 | Shutdown History 0 ~ 3 | ||
| 저장위치 + 27 ~ 30 | Alert Enabled 0 ~ 3 | ||
| 저장위치 + 31 ~ 34 | Shutdown Enabled 0 ~ 3 | ||
| 저장위치 + 35 | Run Time | DWORD (3 Byte) | DWORD 저장위치 + 35번 메모리에도 저장 |
| 저장위치 + 36 | Starts (Lo) | BYTE | |
| 저장위치 + 37 | Starts (Hi) | Version 4.02 이후에 만 있음 | |
| 저장위치 + 38 ~ 39 | Reserved |
<표 3> Status Flags 읽기의 저장내용과 저장위치
| 메모리 저장위치 | 저 장 내 용 | 데이터 크기 | 비고 |
| 저장위치 + 0 | Surge | WORD 0 ~ 9999 사이 값 | |
| 저장위치 + 1 | Low Water Flow | ||
| 저장위치 + 2 | Low Seal Air | ||
| 저장위치 + 3 | Dirty Inlet Filter | ||
| 저장위치 + 4 | Dirty Oil Filter | ||
| 저장위치 + 5 | Low Oil Level | ||
| 저장위치 + 6 | High Condensate Level | ||
| 저장위치 + 7 | High Motor Temp | ||
| 저장위치 + 8 ~ 9 | Vibration Stage 1 ~ 2 | X 100 | |
| 저장위치 + 10 | Oil Pressure | ||
| 저장위치 + 11 | Oil Temperature | ||
| 저장위치 + 12 | Low Oil Temperature | ||
| 저장위치 + 13 | Air Temp Stage 1 | ||
| 저장위치 + 14 ~ 15 | Vibration Stage 3 ~ 4 | X 100 | |
| 저장위치 + 16 ~ 17 | Vibration Shaft A ~ B | X 100 | |
| 저장위치 + 18 ~ 20 | Discharge Press Stage 1 ~ 3 | ||
| 저장위치 + 21 | Water Temperature | ||
| 저장위치 + 22 ~ 23 | Air Temp Stage 2 ~ 3 | ||
| 저장위치 + 24 | Discharge Air Temp | ||
| 저장위치 + 25 ~ 29 | Temperature AA, BB, CC, DD, EE | ||
| 저장위치 + 30 | System Press Setpoint | ||
| 저장위치 + 31 ~ 32 | Current Limit High, Low | X 10 | |
| 저장위치 + 33 | Proportional Band | ||
| 저장위치 + 34 | Integral Time | ||
| 저장위치 + 35 | Setpoint Ramp Rate | ||
| 저장위치 + 36 | Reload Percent | ||
| 저장위치 + 37 | P1 | ||
| 저장위치 + 38 | Y-D Time | ||
| 저장위치 + 39 | Prom Version | ||
| 저장위치 + 40 | Prelube Time | ||
| 저장위치 + 41 ~ 42 | CT Ratio, Output | ||
| 저장위치 + 43 | YD-AAL Starter | 1 : YD-Wye delta starter 0 : AAL-Automatic Across-the-line Starter |
|
| 저장위치 + 44 | Pressure Transducer | 200 또는 500 | |
| 저장위치 + 45 | Language | 0 : English, 1 : French, 2 : German 3 : Italian, 4 : Spanish |
|
| 저장위치 + 46 | Units | 1 : English2 : Metlic | |
| 저장위치 + 47 | Unload Point | BYTE 데이터 | |
| 저장위치 + 48 | System Pressure | ||
| 저장위치 + 49 | Motor Current | X 100 | |
| 저장위치 + 50 | Unload Delay |
<표 4> Actual Value (A), Alert Value (B), Shutdown Value (C) 읽기의 저장내용과 저장위치
메모리 저장위치 |
저 장 내 용 |
저장위치 + 0 |
Surge |
저장위치 + 1 |
Low Water Flow |
저장위치 + 2 |
Low Seal Air |
저장위치 + 3 |
Dirty Inlet Filter |
저장위치 + 4 |
Dirty Oil Filter |
저장위치 + 5 |
Low Oil Level |
저장위치 + 6 |
High Condensate Level |
저장위치 + 7 |
High Motor Temp |
저장위치 + 8 ~ 9 |
Vibration Stage 1 ~ 2 |
저장위치 + 10 |
Oil Pressure |
저장위치 + 11 |
Oil Temperature |
저장위치 + 12 |
Low Oil Temperature |
저장위치 + 13 |
Air Temp Stage 1 |
저장위치 + 14 ~ 15 |
Vibration Stage 3 ~ 4 |
저장위치 + 16 ~ 17 |
Vibration Shaft A ~ B |
저장위치 + 18 ~ 20 |
Discharge Press Stage 1 ~ 3 |
저장위치 + 21 |
Water Temperature |
저장위치 + 22 ~ 23 |
Air Temp Stage 2 ~ 3 |
저장위치 + 24 |
Discharge Air Temp |
저장위치 + 25 ~ 29 |
Temperature AA, BB, CC, DD, EE |
저장위치 + 30 |
System Press Setpoint |
저장위치 + 31 ~ 32 |
Current Limit High, Low |
저장위치 + 33 |
Proportional Band |
저장위치 + 34 |
Integral Time |
저장위치 + 35 |
Setpoint Ramp Rate |
저장위치 + 36 |
Reload Percent |
저장위치 + 37 |
P1 |
저장위치 + 38 |
Y-D Time |
저장위치 + 39 |
Prom Version |
저장위치 + 40 |
Prelube Time |
저장위치 + 41 ~ 42 |
CT Ratio, Output |
저장위치 + 43 |
YD-AAL Starter |
저장위치 + 44 |
Pressure Transducer |
저장위치 + 45 |
Language |
저장위치 + 46 |
Units |
저장위치 + 47 |
Reserved |
저장위치 + 48 |
System Pressure |
저장위치 + 49 |
Motor Current |
저장위치 + 50 |
Reserved |
<표 5> Configuration 읽기의 저장내용(BYTE 데이터 값)과 저장위치
| 메모리 저장위치 | 저 장 내 용 | 데이터 크기 |
| 저장위치 + 0 | Bypass, Inlet Position | BYTE |
| 저장위치 + 1 | System Pressure | WORD |
| 저장위치 + 2 | System Press Setpoint | |
| 저장위치 + 3 | Compressor Status | BYTE |
<표 6> Bypass, Inlet Value Status 읽기의 저장내용과 저장위치
| 읽기 종류 | 내 용 | 읽은 크기 | 데이터 타입 | 비 고 |
| M_STATUS | Short Status | 4 | BYTE, 4Bit 등 | <표 2> 참조 |
| M_EXT | Extended Status | |||
| M_FLAG | Compressor Status Flags | 7 | BYTE 등 | <표 8> 참조 |
| M_ANA | Analog Buffer | 14 | BYTE, WORD 등 | <표 9> 참조 |
| M_SET | Setpoint Buffer | 20 | <표 10> 참조 |
<표 7> MVP 장비의 읽기 종류와 내용
| 메모리 저장위치 | 저 장 내 용 | 데이터 크기 | 비 고 |
| 저장위치 + 0 | 0 ~ 5 Bit
: Reserved ( 0 ) 6 Bit : Flag, 7 Bit : Flag, |
BYTE 데이터 | Short
Status ( <표 2 > 와 동일 ) |
| 저장위치 + 1 | Product ID ( 항상 4 ) | 6 Bit 데이터 (0 ~ 64) | |
| 저장위치 + 2 | Version | 4 Bit 데이터 (0 ~ 16 ) | |
| 저장위치 + 3 | Division Code | 6 Bit 데이터 (0 ~ 64 ) | |
| 저장위치 + 4 | Shutdown Flags | BYTE 데이터 | |
| 저장위치 + 5 | Alert Flags | ||
| 저장위치 + 6 | Reserved |
<표 8> Compressor Status Flags(MVP 장비) 읽기의 저장내용과 저장위치
| 메모리 저장위치 | 저 장 내 용 |
데이터 크기 | 비 고 |
| 저장위치 + 0 | 0 ~ 5 Bit : Reserved ( 0 ) 6 Bit : Flag, 7 Bit : Flag, |
BYTE | Short Status ( <표 2 > 와 동일 ) |
| 저장위치 + 1 | Product ID ( 항상 4 ) |
6 Bit (0 ~ 64) | |
| 저장위치 + 2 | Version |
4 Bit (0 ~ 16 ) | |
| 저장위치 + 3 | Division Code |
6 Bit (0 ~ 64 ) | |
| 저장위치 + 4 | Discharge Pressure |
WORD (0 ~ 9999 사이 값) |
|
| 저장위치 + 5 | Oil Pressure |
|
|
| 저장위치 + 6 | 1st Stage Pressure |
|
|
| 저장위치 + 7 | 1st Stage Temperature |
|
|
| 저장위치 + 8 | Oil Temperature |
|
|
| 저장위치 + 9 | Discharge Temperature |
|
|
| 저장위치 + 10 ~ 11 | Vibration Stage 1 ~ 2 |
X 100 |
|
| 저장위치 + 12 | Run Time |
DWORD (3BYTE) | DWORD 저장위치 + 12번 메모리에도 저장 |
| 저장위치 + 13 | Reserved |
WORD |
|
<표 9> Analog Buffer(MVP 장비) 읽기의 저장내용과 저장위치
| 메모리 저장위치 | 저 장 내 용 |
데이터 크기 | 비 고 |
| 저장위치 + 0 | 0 ~ 5 Bit : Reserved ( 0 ) 6 Bit : Flag, 7 Bit : Flag, |
BYTE | Short Status ( <표 2 > 와 동일 ) |
| 저장위치 + 1 | Product ID ( 항상 4 ) |
6 Bit (0 ~ 64) | |
| 저장위치 + 2 | Version |
4 Bit (0 ~ 16 ) | |
| 저장위치 + 3 | Division Code |
6 Bit (0 ~ 64 ) | |
| 저장위치 + 4 ~ 5 | Discharge Pressure High, Low |
WORD (0 ~ 9999 사이 값) |
|
| 저장위치 + 6 ~ 7 | Oil Pressure Shutdown, Alert |
|
|
| 저장위치 + 8 ~ 9 | 1st Stage Temp Shutdown, Alert |
|
|
| 저장위치 + 10 ~ 11 | Oil Temp Shutdown, Alert |
|
|
| 저장위치 + 12 ~ 13 | Discharge Temp Shutdown, Alert |
|
|
| 저장위치 + 14 ~ 15 | Vibration Stage 1 Shutdown, Alert |
X 100 |
|
| 저장위치 + 16 ~ 17 | Vibration Stage 2 Shutdown, Alert |
||
| 저장위치 + 18 | Run Time |
DWORD (3BYTE) | DWORD 저장위치 + 18번 메모리에도 저장 |
| 저장위치 + 19 | Dip Switch |
WORD |
|
<표 10> Setpoint Buffer(MVP 장비) 읽기의 저장내용과 저장위치
또한 <그림 1>에서 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
READ 스케쥴을 작성할 수 있다.

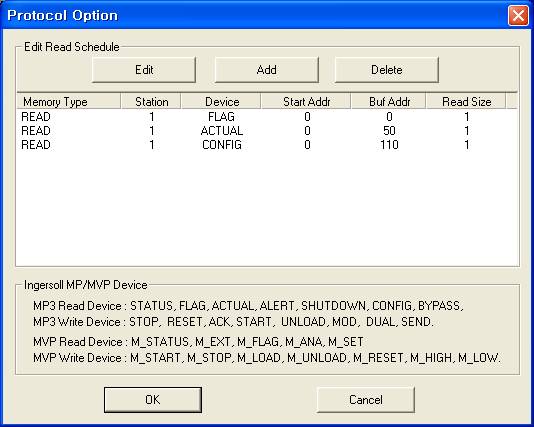

<그림 2> INGERSOLL-RAND MP3/MVP 통신 드라이브의 옵션 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

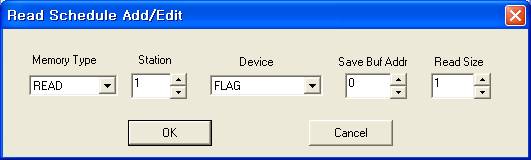

<그림 3> INGERSOLL-RAND MP3/MVP프로토콜의 READ 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 프로토콜 옵션 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
INGERSOLL-RAND MP3/MVP 통신 드라이브의 디지털 출력 설정법
디지털 출력으로 Compressor의 Start, Stop, 등의 제어를 할 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : INGERSOLL-RAND MP3/MVP통신 프로토콜을 설정한 통신 PORT 번호.
2) STATION : 장비에 연결된 PONI 카드의 어드레스 번호(0 ~ 4095).
3) ADDRESS : 출력번지.
SEND 출력 종류.
– 001E : System Pressure Setpoint 설정,
001F : Current Limit High 설정,
0020 : Current Limit Low 설정,
0021 : Proportional Band 설정,
0022 : Integral Time 설정,
0023 : Setpoint Ramp Rate 설정,
0024 : Reload Percent 설정,
0064 : Unload Point 설정,
00A4 : Unload Delay 설정,
0025 : P1 설정,
002D : Language 설정,
002E : Units 설정.
기타 - 사용안함.
4) EXTRA 1 : 출력종류.
MP3 – STOP, RESET, ACK, START, UNLOAD, MOD, DUAL, SEND, ( <표 11> 참조)
MVP - M_START, M_STOP, M_LOAD, M_UNLOAD, M_RESET, M_HIGH, M_LOW. ( <표 12> 참조)
5) EXTRA 2 : 사용안함.
| 읽기 종류 | 내 용 | 출력 번지 | 출력 값 |
| STOP | Stop Compressor | 사용안함 (0000 으로 설정) | 사용안함( 0 으로 설정) |
| RESET | Reset | ||
| ACK | Acknowledge | ||
| START | Start Compressor | ||
| UNLOAD | Unload | ||
| MOD | Modulate | ||
| DUAL | Auto-dual | ||
| SEND | Send Data | 001E, 001F, 0020, 0021, 0022, 0023, 0024, 0064, 00A4, 0025, 002D, 002E 중의 하나 | 아날로그 숫자 |
<표 11> MP3 장비의 쓰기 종류와 내용
| 읽기 종류 | 내 용 | 출력 값 |
| M_START | Start Compressor | 사용안함( 0 으로 설정) |
| M_STOP | Stop Compressor | |
| M_LOAD | Load | |
| M_UNLOAD | Unload | |
| M_RESET | Reset | |
| M_HIGH | Set Discharge Pressure High | 아날로그 숫자 |
| M_LOW | Set Discharge Pressure Low |
<표 12> MVP 장비의 쓰기 종류와 내용
INGERSOLL-RAND MP3/MVP프로토콜의 아날로그 출력 설정법
아날로그 출력 설정은 디지털 출력 설정과 동일하고 출력 값만 다르게 설정한다.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : STOP, EXTRA 2 : 빈칸 이라고 설정하고 아날로그/디지털 출력을 하면 0번 포트, 1번 PONI 카드에 연결된 MP3/MVP 장비의 Compressor를 정지(Stop) 시킬 수 있다.
설정 예2)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA 1 : START, EXTRA 2 : 빈칸 이라고 설정하고 아날로그/디지털 출력을 하면 0번 포트, 1번 PONI 카드에 연결된 MP3/MVP 장비의 Compressor를 기동(Start) 시킬 수 있다.
설정 예3)
PORT : 0 , STATION : 1, ADDRESS : 001E, EXTRA 1 : SEND, EXTRA 2 : 빈칸 이라고 설정하고 아날로그 출력을 하면 0번 포트, 1번 PONI 카드에 연결된 MP3 장비의 System Pressure Setpoint 값을 지정한 값으로 변경할 수 있다.
설정 예4)
PORT : 0 , STATION : 1, ADDRESS : 0020, EXTRA 1 : SEND, EXTRA 2 : 빈칸 이라고 설정하고 아날로그 출력을 하면 0번 포트, 1번 PONI 카드에 연결된 MP3 장비의 Current Limit Low 값을 지정한 값으로 변경할 수 있다.
설정 예5)
PORT : 0 , STATION : 2, ADDRESS : 0000, EXTRA 1 : M_HIGH, EXTRA 2 : 빈칸 이라고 설정하고 아날로그 출력을 하면 0번 포트, 1번 PONI 카드에 연결된 MVP 장비의 Set Discharge Pressure High 값을 지정한 값으로 변경할 수 있다.
통신 케이블 연결
INGERSOLL-RAND MP3/MVP 통신 드라이브는 Westinghouse 사의 MINT BOX 장비와 RS-232C 직렬 통신 케이블을 <그림 4>와 같이 연결한다. ( <그림 5> 참조 )
MINT BOX 측 (25핀 단자) 컴퓨터 측 ( 9 핀 단자 )
2번 단자 (Tx : SD) ------------------------- Tx : SD ( 3 )
3번 단자 (Rx : RD) ------------------------- Rx : RD ( 2 )
7번 단자 (Ground) ------------------------- Ground( 5 )
<그림 4> MINT BOX 와 Computer사이의 RS-232C 직렬 9핀 - 25핀 통신 Cable 연결방법

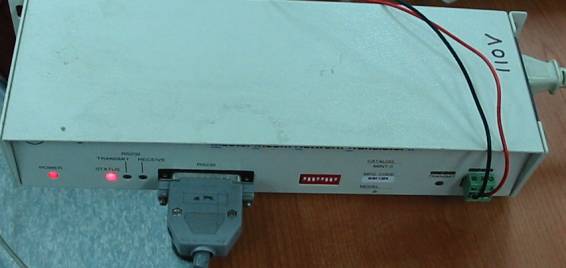

<그림 5> MINT BOX에 RS-232C 케이블과 기본전원을 연결한 모습
기본 전원연결
INGERSOLL-RAND MP3/MVP 와 MINT BOX 는 기본적으로 110V AC를 연결한다.
<그림 6>은 Westinghouse 사의 PONI 카드이고 <그림 7>은 MP3 장비에 PONI 카드를 연결한 모습이다.

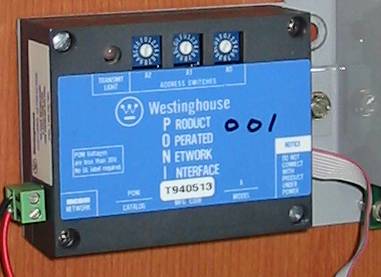

<그림 6> Westinghouse 사의 PONI 카드의 모습

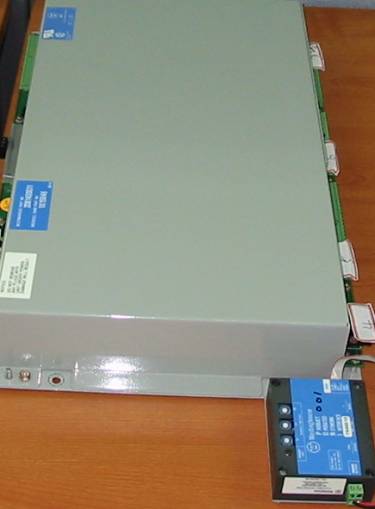

<그림 7> MP3 장비에 PONI 카드를 연결한 모습
