INET Lightrol 통신 드라이버

INET Lightrol은 국내 하나기전의 Lightrol 조명제어 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

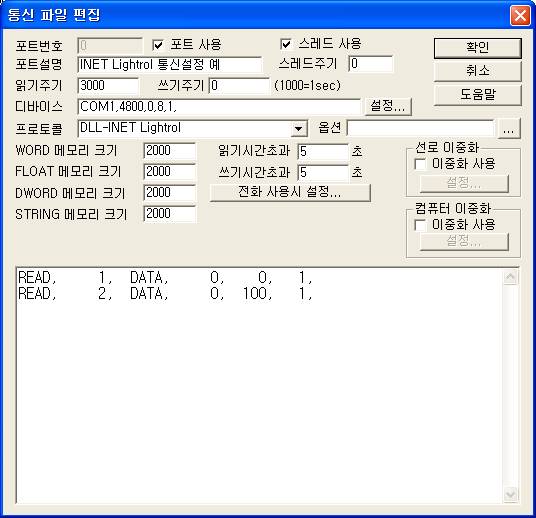

<그림 1>은 INET Lightrol 통신 드라이버의 통신설정 예이다.

<그림 1> INET Lightrol 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통신속도(4800), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.

참고) INET Lightrol의 통신속도 등은 4800, 0, 8, 1로 고정되어 있다.

INET Lightrol 드라이버의 읽기 작성 형식

INET Lightrol 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 어드레스 – 0 ~ 63 번 사이의 LCU 번호.

2) 읽을 명령어 종류 – DATA 로 고정. (<표 1> 참조)

3) 읽을 시작번지 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 한번에 읽을 데이터의 크기. 항상 1로 설정.

주의) INET Lightrol 조명제어 장비는 장비 재 기동, 릴레이 출력 등을 한 후에 읽은 값이 메모리에 저장되는 구조로 되어 있다.

    즉 릴레이 상태 값이 변하지 않으면 상태 읽기가 안된다.

읽기 설정 예)

READ,     1,    DATA,     0,    0,   1,

READ,     2,    DATA,     0,  100,   1,

<표 1>은 INET Lightrol 통신 드라이버의 읽은 데이터(DATA 읽기에 의한)를 저장하는 순서와 내용이다.

<표 1> INET Lightrol 통신 드라이버에서 사용하는 읽기 명령어 종류와 내용

주의) INET Lightrol 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

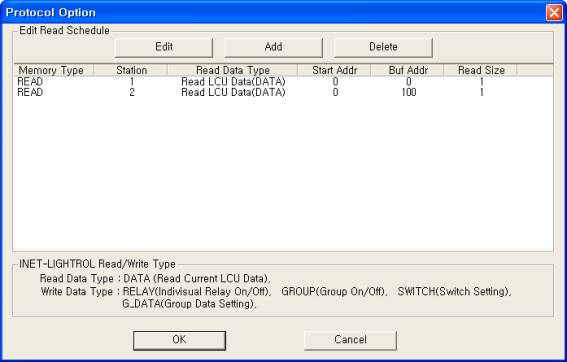

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> INET Lightrol 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

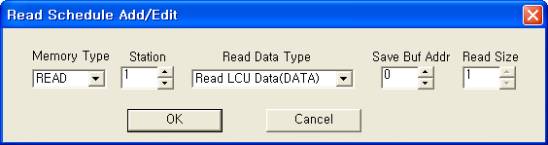

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> INET Lightrol 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

쓰기 설정으로 INET Lightrol 조명제어 장비의 개별/그룹 릴레이 등을 제어할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 출력인자의 설정은 같고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         0 ~ 63 번 사이의 LCU 번호.

3) Address      출력할 릴레이/그룹/스위치 번호를 16진수 숫자로 입력.

4) Extra1          RELAY, GROUP, SWITCH, G_DATA 중에서 입력. (<표 2> 참조)

5) Extra2          SWITCH, G_DATA 일 때 설정할 데이터를 읽어올 파일번호.

<표 2>는 INET Lightrol 통신 드라이버에서 사용하는 쓰기 명령어 종류와 내용이다.

<표 2> INET Lightrol 통신 드라이버에서 사용하는 쓰기 명령어 종류와 내용

(중요) 스위치/그룹 데이터 설정은 다음과 같은 지정된 파일에 설정할 데이터를 입력한다.

• 각 데이터는 ‘,’ 로 구분한다.
• 그룹설정 데이터는 한 줄에 입력한다.
• 스위치 설정 데이터는 하나의 스위치 데이터는 한 줄에 스위치 번호(30 ~ 3F 중), 릴레이 번호 6개(30 ~ 6F 중)를 순서대로 입력한다.
• 또한 여러 개의 스위치 설정 데이터를 입력할 경우에는 여러 줄(최대 16줄)에 각각의 스위치 번호 및 릴레이 번호를 입력한다.
• 각 데이터는 30 ~ 3F 사이의 16진수 숫자로 데이터를 입력한다. ( 각 4개의 릴레이 정보임 )
• 설정하지 않는 스위치/그룹 데이터는 20(16진수 값) 또는 입력하지 않는다.
• 스위치/그룹 데이터 지정 파일명은 <표 3>과 같다.

<표 3> 스위치/그룹 데이터 지정 파일이름

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : RELAY  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 INET Lightrol 조명제어 장비의 0번 개별 Relay를 제어(On/Off) 할 수 있다.

설정 예2)

PORT : 0   STATION : 1   ADDRESS : 0005  EXTRA1 : RELAY  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 INET Lightrol 조명제어 장비의 5번 개별 Relay를 제어(On/Off) 할 수 있다.

설정 예3)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : GROUP  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 INET Lightrol 조명제어 장비의 0번 그룹을 제어(On/Off) 할 수 있다.

설정 예4)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : SWITCH  EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 INET Lightrol 조명제어 장비의 0번 SWITCH 값을 설정할 수 있다. 여기서 설정할 데이터는 작업디렉토리\SCAN\SWITCH_001.ini 파일에 입력된 값으로 한다.

설정 예5)

PORT : 0   STATION : 1   ADDRESS : 0001  EXTRA1 : G_DATA  EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 INET Lightrol 조명제어 장비의 1번 그룹을 설정할 수 있다. 여기서 설정할 데이터는 작업디렉토리\SCAN\G_DATA_002.ini 파일에 입력된 값으로 한다.

3. 통신 케이블 및 기본전원 연결

INET Lightrol 장비의 통신 케이블 및 기본전원은 다음과 같이 연결한다.

RS-485 통신 케이블 연결

RS-485 통신케이블은 장비의 HOST +, - 단자와 컴퓨터 측의 RS-485 +, - 를 다음과 같이 연결한다.

             INET Lightrol HOST 단자               컴퓨터 측 RS-485

                 HOST + 단자 --------------------------   + 단자

                 HOST - 단자 --------------------------   - 단자

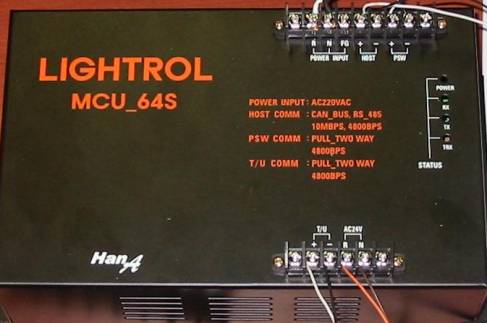

<그림 4>는 INET Lightrol 장비에 전원 및 통신 케이블 등을 연결한 모습이다.

<그림 4> INET Lightrol 장비에 전원 및 통신케이블 등을 연결한 모습

기본전원 연결

<그림 4>와 같은 INET Lightrol 의 POWER INPUT 부의 R, N 단자에 220 V AC 기본전원을 연결한다.
