IMS CLIENT 통신 드라이버



IMS CLIENT는 국내 삼성전자의 IMS SERVER 과 의 데이터 교환을 위한  통신 드라이버이다.



주의) IMS CLIENT 통신 드라이버는 통신 데이터를 보낼 때 통신 디바이스를 Enable 하고 통신 종료 후 통신 디바이스를 Disable 한다.

(서버 측에서 통신 데이터를 받은 후 TCP/IP 연결을 끊는 방식으로 구성되어 있기 때문… )





1. 읽기 설정



<그림 1>은 IMS CLIENT 통신 드라이버를 사용할 때의 통신설정 예이다.

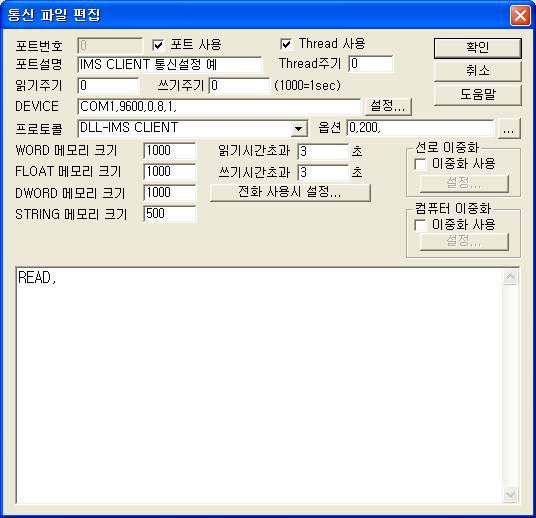

             <그림 1> IMS CLIENT 드라이버 통신설정 예



<그림 1>의 DEVICE 설정은 연결된 통신포트( COM1 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.

프로토콜 옵션부에는 String 메모리에 읽은 통신 데이터를 저장할 메모리 번지 ( 0 ),  저장개수 ( 200 )를 콤마로 구분하여 입력할 수 있다. 기본값은 (입력이 없을 경우) 0, 200 이다.





읽기 설정 방법



IMS CLIENT 통신 드라이브는 디지털/아날로그 출력으로 통신을 수행하도록 하였기 때문에 읽기 설정은 READ, 한 줄만 작성하면 된다.





IMS CLIENT는 기본적으로 통신 ASCII 형식으로 통신하여 기기의 운전정보를 얻을 수 있는 장비이다.

그러므로 IMS CLIENT 통신 드라이브는 장비와 통신한 문자(ASCII) 데이터를 통신 프로그램의 String 메모리에 지정한 번지에 다음과 같은 순서로 보관하도록 하였다.

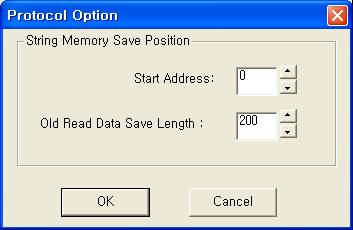

<그림 2> IMS CLIENT 통신 드라이버의 옵션 대화상자





출력명령에 대한 결과 및 내용



IMS CLIENT 통신 드라이버는 <표 1>과 같은 3가지 출력명령에 대한 결과를 메모리에 저장한다.

또한 발생된 에러/상태 내용은 c:\error_msg000.txt 파일에 보관한다.



출력명령 명령 내용 저장번지

저장내용
IN Lot IN 출력번지 + 0

에러 상태

2 = 정상, 1 = 에러 또는 통신불량
OUT Lot OUT 출력번지 + 0

에러 상태

2 = 정상, 1 = 에러 또는 통신불량
출력번지 + 1

기준시간

FAIL 일 때는 저장 안함
출력번지 + 2

경과시간

FAIL 일 때는 저장 안함
CHECK Lot CHECK 출력번지 + 0

에러 상태

2 = 정상, 1 = 에러 또는 통신불량
출력번지 + 1

CURE 시간

FAIL 일 때는 저장 안함

<표 1> 출력명령에 대한 결과를 저장하는 위치 및 내용



참고) 통신 프로그램의 메모리를 강제로 OFF 시키는 방법 : 디지털/아날로그 출력태그의 Extra1을  #mem#  으로 설정하면 지정한 통신 메모리 번지 값을 강제로 OFF 할 수 있다.





2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.



디지털 출력 설정법

디지털 출력으로 장비에 읽기/쓰기 명령을 전달할 수 있다.



디지털 출력 TAG 설정 시 필요한 요소

1) PORT           장비에 연결된 통신 PORT 번호. 통신프로그램에 설정한 포트번호 (COM1, COM2 등의 번호가 아님)

2) STATION      사용안함

3) Address      읽은 데이터를 저장할 메모리 번지.

4) Extra1          명령어 - IN, OUT, CHECK  ( <표 1> 참조 )

5) Extra2          사용안함





중요) IN, OUT, CHECK 의 출력명령에 대한 실제 전송할 내용은 C:\cmd_file%03d.txt (%03d 는 포트번호)의 첫 번째 줄에 입력하여야 한다.

             통신 드라이버는 C:\cmd_file%03d.txt 내용을 읽어서 전송한 후 파일을 지우므로 각 명령에 대해 계속해서 명령내용을 만들어야 한다.

             파일에 입력할 내용은 다음과 같다.



             설비이름@00@사번@Lot ID@                  ( 두 번째 00 은 고정하거나 특정한 숫자를 입력해도 됨 )





예1) Port : 0  Station : 0  Address : 0000  Extra1 : IN, EXTRA2 : 빈칸으로 설정하고 스크립트로 C:\cmd_file000.txt 의 첫 줄에 C207@00@91707083@8DH059PA@ 라는 내용을 만든 후 디지털 출력을 하면 Port 0 번에 연결된 IMS 장비에 C207@11@91707083@8DH059PA@ETX 문자열을 전송한다. ( ETX = 0x03 )

또한 전송결과를( 1 = 에러, 2 = 성공 ) 0번지 WORD/FLOAT/DWORD 메모리에 저장한다. ( <표 1> 참조 )



예2) Port : 0  Station : 0  Address : 0300  Extra1 : OUT, EXTRA2 : 빈칸으로 설정하고 스크립트로 C:\cmd_file000.txt 의 첫 줄에 C207@00@91707083@8DH059PA@ 라는 내용을 만든 후 디지털 출력을 하면 Port 0 번에 연결된 IMS 장비에 C207@21@91707083@8DH059PA@ETX 문자열을 전송한다. ( ETX = 0x03 )

또한 전송결과를( 1 = 에러, 2 = 성공 ) 300번지 WORD/FLOAT/DWORD 메모리에 저장하고 전송을 성공 했거나 CURE TIME 미만일 경우에는 301, 302 번지에 기준시간, 경과시간을 저장한다. ( <표 1> 참조 )



예3) Port : 0  Station : 0  Address : 0250  Extra1 : CHECK, EXTRA2 : 빈칸으로 설정하고 스크립트로 C:\cmd_file000.txt 의 첫 줄에 C207@00@91707083@8DH059PA@ 라는 내용을 만든 후 디지털 출력을 하면 Port 0 번에 연결된 IMS 장비에 C207@21@91707083@8DH059PA@ETX 문자열을 전송한다. ( ETX = 0x03 )

또한 전송결과를( 1 = 에러, 2 = 성공 ) 250번지 WORD/FLOAT/DWORD 메모리에 저장하고 전송을 성공 했으면 251 번지에 CURE 시간을 저장한다. ( <표 1> 참조 )





아날로그 출력 설정법



디지털 출력 설정법과 동일하다.





3. 감시 프로그램에서 터미날 화면 작성법



IMS CLIENT 통신 드라이버는 통신한 대부분의 데이터는 String 메모리에 보관되므로 터미날 모드로 장비의 상태를 확인할 수 있는데 다음의 예와 같이 작성할 수 있다.



가)   String 메모리에서 통신 데이터를 가져와서 화면에 보여줄 String 태그 20개와 입력기(Edit Box)에서 사용자가 입력한 명령을 읽어올 String 를 만든다.

나)   명령어를 출력할 디지털 태그를 같이 만들고 스튜디오 프로그램으로 <그림 3>과 같은 모듈화면을 만든다.

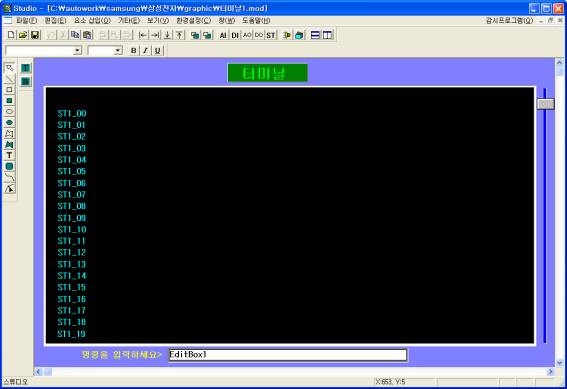

<그림 3> 모듈 편집기(스튜디오)에서 터미날 화면을 만든 예



다)   <그림 3>에서 이전명령을 볼 수 있도록 작성한  버턴은 <표 2>과 같은 스크립트를 모듈 실행 중에 계속으로 만들어 이전의 명령을 볼 수 있도록 설정한다.





기 능

내 용

터미날 화면에서 이전  명령을 볼 수 있도록 함

if(pos == $scroll_pos) return;

pos = $scroll_pos;



for(i = 0; i < 20; i = i+1) {

   @sprintf(tag_name, "ST_%02d.address", i);

   @SetTagValue(tag_name, pos+i);

}

<표 2> 이전 명령을 볼 수 있도록 설정한 스크립트 작성 예





라)   <그림 3>의 입력기(Edit Box)의 속성 대화상자의 확장기능 탭을 열어서 확장기능 사용과 Key Down을 체크( v ) 하고 Key Down 버턴을 선택(<그림 4> 참조)한다.

마)   Key Down 스크립트를 <표 3>, <그림 5>와 같이 작성한다.

바)   또한 입력기(Edit Box)의 태그 탭에서 입력기의 내용을 저장할 태그를 ( STRING02 : 예 ) 지정한다.

사)   위의 순서로 모듈파일을 작성하면 <그림 6>과 같은 터미날 화면을 만들 수 있다.

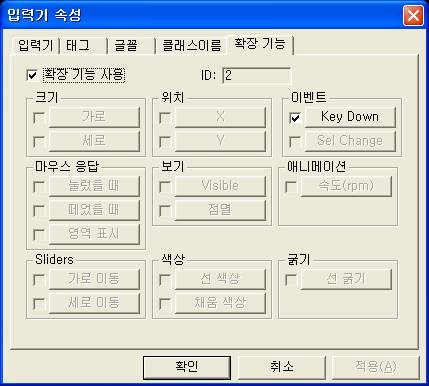

<그림 4> 입력기 (Edit Box) 의 속성 확장기능 탭의 설정화면





기 능

내 용

입력기(Edit Box)에서 엔터키(Enter)를 눌렀을 경우 입력한 내용을 장비의 명령으로 전송하는 스크립트 작성 예

retn = @KeyGetCode();

if(retn != 13) return;    // 엔터키가 아니면 return



if(@strnicmp($STRING01, "IN", 2) == 0) lot_code = 11;

elseif(@strnicmp($STRING01, "OUT", 3) == 0) lot_code = 21;

elseif(@strnicmp($STRING01, "CHECK", 5) == 0) lot_code = 91;

else {

   @EditBoxSetText("EditBox1", "");

   return;

}



handle  = @FileOpen("C:\\cmd_file000.TXT", "w");

if(handle == 0) return;



buf[0] = 0;



@sprintf(buf, "%s@00@%s@%s", $MACHINE_ID, $USER_NO, $LOT_NO);

length = @strlen(buf);

if(length == 0)

   @FileWrite(handle, " ", 1);

else

   @FileWrite(handle, buf, length);

@FileClose(handle);



if(lot_code == 11) @sprintf($DO_EXEC.extra1, "IN");

elseif(lot_code == 21) @sprintf($DO_EXEC.extra1, "OUT");

else @sprintf($DO_EXEC.extra1, "CHECK");

$DO_EXEC = 0;

@EditBoxSetText("EditBox1", "");

<표 3> 이전 명령을 볼 수 있도록 설정한 스크립트 작성 예

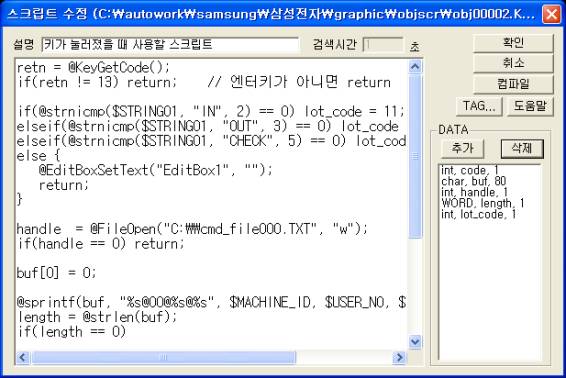

<그림 5> 입력기(Edit Box)의 Key Down 스크립트 작성 예

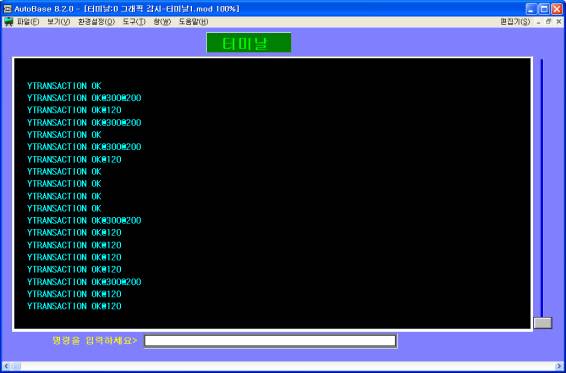

<그림 6> 감시 프로그램에서 터미날 화면을 작성한 예
