HJ RCU 통신 드라이버

HJ RCU는 국내 ㈜한전기전의 RCU 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

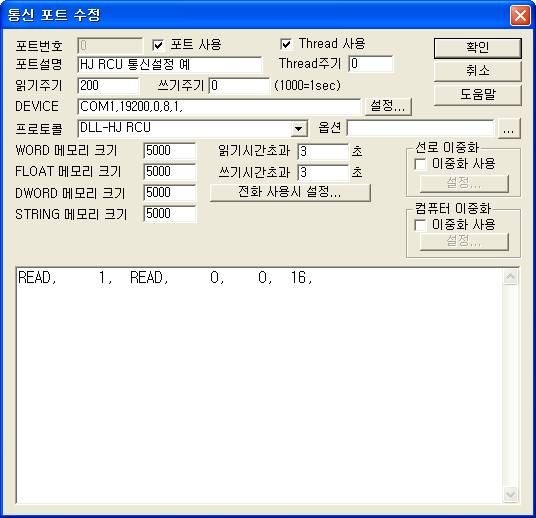

<그림 1>은 HJ RCU 통신 드라이버의 통신설정 예이다.

<그림 1> HJ RCU 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통신속도(19200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.

주의) HJ RCU 통신 드라이버는 읽기주기를 200ms 정도 설정해 주어야 한다.

HJ RCU 드라이버의 읽기 작성 형식

HJ RCU 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 어드레스 – 0 ~ 9 번 사이의 중계기 번호를 입력.

2) 읽을 데이터 형식 – READ로 고정.

3) 읽을 시작번지 – 사용안함. ( 0으로 고정)

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1 ~ 16개의 읽어올 방의 개수. (<표 1> 참조)

읽기 설정 예)

READ,     1,    READ,     0,    0,  16,

<표 1>은 HJ RCU 통신 드라이버의 읽을 데이터 저장위치 및 내용이다.

<표 1> HJ RCU 통신 드라이버의 읽을 데이터 저장위치 및 내용

주의) HJ RCU 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

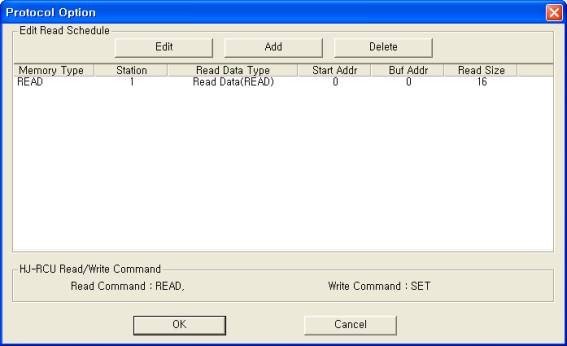

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> HJ RCU 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

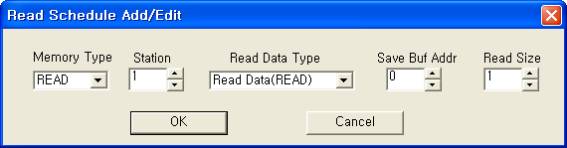

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> HJ RCU 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

HJ RCU 통신 드라이버의 쓰기 설정으로 방 상태 및 설정온도 등을 변경할 수 있다.

디지털 쓰기

아날로그 쓰기와 태그 설정 인자 등은 동일하고 출력 값( 0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         0 ~ 9 번 사이의 중계기 번호를 입력.

3) Address      0 ~ 15 번(10진수) 사이의 장비 순서번호를 입력.

4) Extra1          SET 로 설정.

5) Extra2          설정할 방 상태 값을 입력. (<표 1>참조)

                       1 = 청소요청, 2 = 공실, 3 = 입실대기,

4 = 재실, 5 = 청소중, 6 = 예비,

7 = 외출, 8 = 예비, 9 = 재실

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : SET  EXTRA2 : 9 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 중계기 장비의 첫 번째 방의 상태 값을 9 (재실)로 설정하고 입력한 현재 값(0 ~ 99 도 사이 값)을 설정온도로 바꿀 수 있다.

설정 예2)

PORT : 0   STATION : 1   ADDRESS : 0015  EXTRA1 : SET  EXTRA2 : 9 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 중계기 장비의 열 여섯 번째 방의 상태 값을 9 (재실)로 설정하고 입력한 현재 값(0 ~ 99 도 사이 값)을 설정온도로 바꿀 수 있다.

3. HJ RCU 장비의 모습

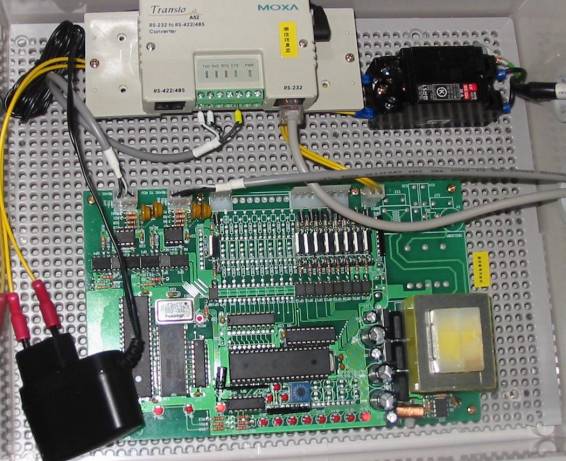

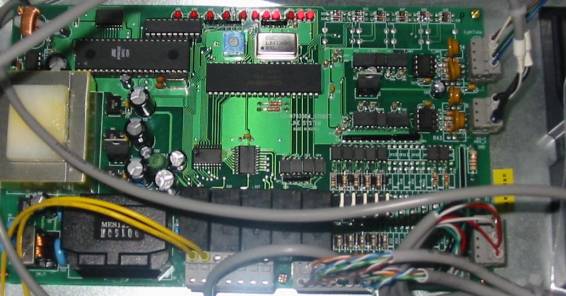

<그림 4>는 HJ RCU 중계기의 모습이고 <그림 5>는 HJ RCU 장비의 모습이다.

<그림 4> HJ RCU 중계기 장비의 모습

<그림 5> HJ RCU 장비의 모습
