GMPCII 통신 드라이버로 WDC-3000 모델 설정

국내 LS 산전의 WDC-3000 Demand Controller 장비와 통신할 경우 GMPC II 통신 드라이버를 사용한다.

WDC-3000 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.

1. 읽기 설정

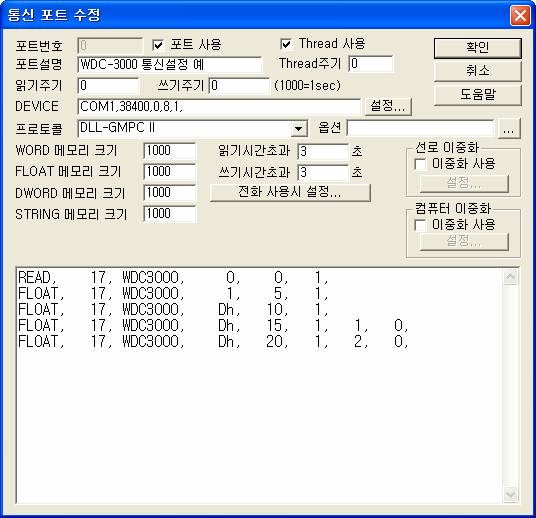

<그림 1>은 GMPCII 통신 드라이버로 WDC-3000 모델을 사용할 때의 통신 파일 편집 예이다.

<그림 1> GMPCII 통신 드라이버로 WDC-3000 모델의 통신 파일 편집 예

<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.

GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.

WDC-3000 사용 시의  읽기 작성 형식

WDC-3000 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) ID – 연결된 WDC-3000 의 스테이션 번호. (0~255)

2) 장비종류 – WDC3000 : WDC-3000 기종.

3) 읽을 종류(명령) - 읽고자 하는 영역 종류. (0, 1, 2, 3 등,  WDC-3000 설명서의 Cmd – 0x10 )

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.

5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)

6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )

7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류가 14(Eh) 이고, Sub1 이 1 일 경우 1 ~ 100 사이의 이벤트 번호 설정 )

읽기 작성 예)

READ,   17, WDC3000,     0,     0,   1,

FLOAT,  17, WDC3000,     1,     5,   1,

FLOAT,  17, WDC3000,     Dh,   10,   1,

FLOAT,  17, WDC3000,     Dh,   15,   1,   1,   0,

FLOAT,  17, WDC3000,     Dh,   20,   1,   2,   0,

주의) GMPC II 통신 드라이버로 WDC-3000 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장한다.

<표 1>은 WDC-3000 장비의 주요 읽을 종류별 데이터 내용과 형식이다.

WDC-3000의 상세한 읽을 종류 ( Command ), Sub 명령 등은 WDC-3000 사용설명서를 참조한다.

<표 1> WDC-3000 장비의 주요 읽을 종류별 데이터 내용과 형식

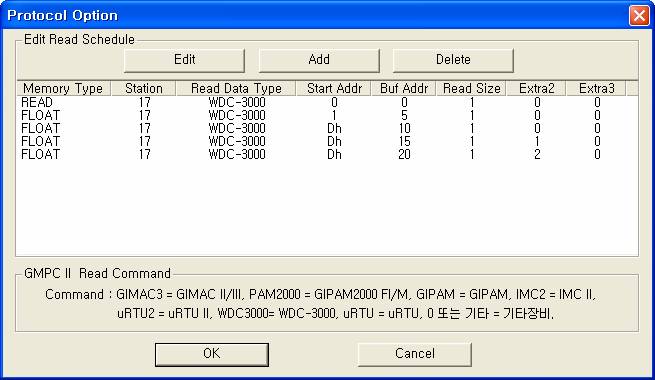

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> GMPCII 통신 드라이버로 WDC-3000 모델의 읽기 설정 대화상자 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

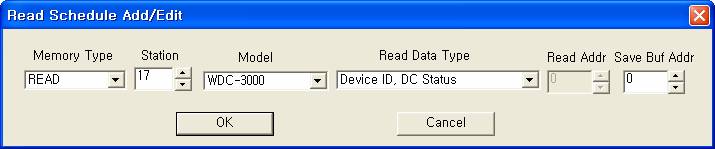

<그림 3> GMPCII 통신 드라이버로 WDC-3000 모델의 읽기 설정 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 출력 설정

GMPC II 통신 드라이버를 이용한 WDC-3000 디지털 출력 설정법

디지털 출력명령으로 부하, 경보 출력해제 등의 조작을 할 수 있다.

디지털 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )

2) STATION : 설정된 WDC-3000 의 ID ( 0~255 ).

3) ADDRESS : 부하제어 명령(Extra2 = 0) 일 경우 01h ~ FFh (16 진수) 사이의 부하 번호.

4) EXTRA1 : 장비 종류.

                     WDC3000 – WDC-3000

5) EXTRA2 : 부하제어/경보해제 명령 구분.

                     0 – 부하제어 명령,

                     1 – 경보해제 명령

설정 예1)

PORT : 0  Station : 17,  ADDRESS : 0001  EXTRA1 : WDC3000,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 17번 WDC-3000 의 1번 부하 제어(ON/OFF) 명령을 내릴 수 있다.

설정 예2)

PORT : 0  Station : 17,  ADDRESS : 0002  EXTRA1 : WDC3000,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 17번 WDC-3000 의 2번 부하 제어(ON/OFF) 명령을 내릴 수 있다.

설정 예3)

PORT : 0  Station : 17,  ADDRESS : 0000  EXTRA1 : WDC3000,  EXTRA2 : 1 로 설정하고 디지털 출력을 하면 17번 WDC-3000 의 경보 출력을 해제(ON/OFF 둘 다)할 수 있다.

단, 현재 상태가 경보 출력 중일 경우에만 해당.( 출력 중이 아니면 통신 에러 발생)

GMPC II 통신 드라이버를 이용한 WDC-3000 아날로그 출력 설정법

아날로그 출력명령으로 설정치 등을 변경할 수 있다.

디지털 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )

2) STATION : 설정된 WDC-3000 의 ID ( 0~255 ).

3) ADDRESS : 출력종류(Extra2 의 값)에 따른 출력번지(10 진수).

4) EXTRA1 : 장비 종류.

                     WDC3000 – WDC-3000

5) EXTRA2 : 설정내용 구분. ( <표 2> 참조 )

                     0 ~ 9, 16, 17, 18, 255 중의 하나를 입력.

참고) WDC-3000 장비의 아날로그 출력은 (255 출력 종류는 제외) 해당 출력종류의 현재 설정 값을 읽은 후 지정한 출력번지 내용을 조합하여 설정하도록 구성하였습니다.

<표 2> WDC-3000 장비의 아날로그 출력을 위한 출력종류 별 출력 데이터 형식과 내용

출력종류 번호가 255일 경우 읽을 보고서 데이터의 시간은 ‘작업디렉토리\SCAN\COMMxxx.ini’ 파일(xxx = 통신포트 번호)에 다음과 같은 형식으로 작성한다.

             (1) 모든 인자는 처음 한 줄에 작성한다.

             (2) 각 인자는 콤마( , )로 구분한다.

             (3) 모든 인자는 10진수 숫자로 입력한다.

             (4) 년, 월, 일, 시, Seq 순으로 입력(5개의 인자)한다.

             (5) Seq 값이  0 : 5분, 10분,  1 : 15분, 20분,  2 : 25분, 30분,  3 : 35분, 40분,  4 : 45분, 50분,  5 : 55분, 0분 자료를 의미한다.

참고) 출력종류 번호가 255일 경우 읽은 데이터는 지정한 Address + 0 ~ 1 번지 WORD/FLOAT/DWORD 에는 하위/상위 보고서 데이터 수요전력 값이 저장(Float)된다.

설정 예1)

PORT : 0  Station : 17,  ADDRESS : 0000  EXTRA1 : WDC3000,  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 평일 봄철 경 부하 목표전력 값을 설정한 값으로 변경할 수 있다.

설정 예2)

PORT : 0  Station : 17,  ADDRESS : 0001  EXTRA1 : WDC3000,  EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 평일 가을철 중간 부하 목표전력 값을 설정한 값으로 변경할 수 있다.

설정 예3)

PORT : 0  Station : 17,  ADDRESS : 0002  EXTRA1 : WDC3000,  EXTRA2 : 7 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 휴일 겨울철 최고 부하 목표전력 값을 설정한 값으로 변경할 수 있다.

설정 예4)

PORT : 0  Station : 17,  ADDRESS : 0000  EXTRA1 : WDC3000,  EXTRA2 : 8 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 PCT 비율을 설정한 값으로 변경할 수 있다.

설정 예5)

PORT : 0  Station : 17,  ADDRESS : 0001  EXTRA1 : WDC3000,  EXTRA2 : 8 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 펄스 상수를 설정한 값으로 변경할 수 있다.

설정 예6)

PORT : 0  Station : 17,  ADDRESS : 0005  EXTRA1 : WDC3000,  EXTRA2 : 8 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 전력량 펄스 종류를 설정한 값으로 변경할 수 있다.

설정 예7)

PORT : 0  Station : 17,  ADDRESS : 0004  EXTRA1 : WDC3000,  EXTRA2 : 9 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 차단시간을 설정한 값으로 변경할 수 있다.

설정 예8)

PORT : 0  Station : 17,  ADDRESS : 0000  EXTRA1 : WDC3000,  EXTRA2 : 16 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 1 ~ 8번 부하의 Enable/Disable 상태(0 ~ 255 사이 값)를 설정한 값(0 : 모두 Disable, 255 : 모두 Enable)으로 변경할 수 있다.

설정 예9)

PORT : 0  Station : 17,  ADDRESS : 0001  EXTRA1 : WDC3000,  EXTRA2 : 16 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 9 ~ 15번 부하의 Enable/Disable 상태(0 ~ 255 사이 값)를 설정한 값(0 : 모두 Disable, 255 : 모두 Enable)으로 변경할 수 있다.

설정 예10)

PORT : 0  Station : 17,  ADDRESS : 0200  EXTRA1 : WDC3000,  EXTRA2 : 255 으로 설정하고 아날로그 출력을 하면 17번 WDC-3000 의 지정한 시간의 일보 보고서 데이터를 읽어서 200 ~ 201 번지 WORD/FLOAT/DWORD 메모리에 저장한다.

단 쓰기 전에 ‘작업디렉토리\SCAN\COMM000.ini’ 파일에 읽을 데이터 시간 5 개 항목(위쪽 설명 참조)을 작성해야 한다.

또한 보고서 읽기 후 작성된 시간 인자 입력 파일은 자동으로 삭제하므로 쓰기 전에 다시 작성해야 한다.

3. WDC-3000 의 전원 및 통신 케이블 연결

WDC-3000 장비에 전원 및 통신 케이블을 아래와 같이 연결한다.

전원연결

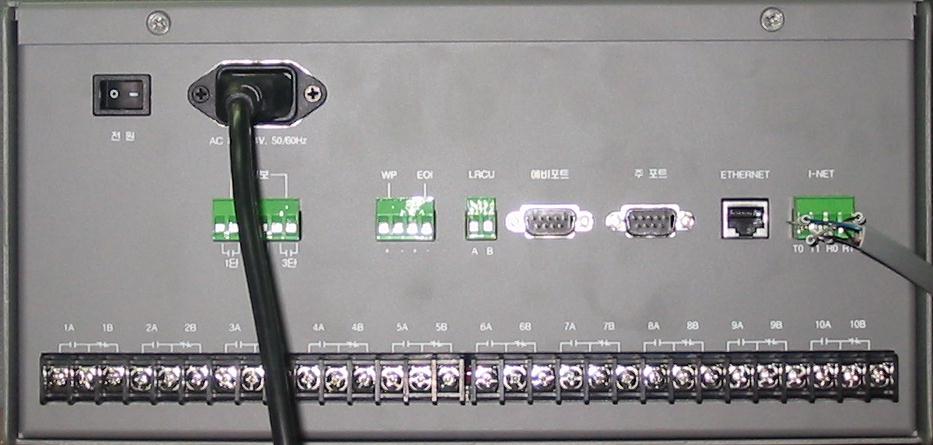

<그림 4>와 같은 WDC-3000 장비의 뒷면  주 전원 입력 부에 85~264 V  50/60Hz AC 전원을 연결한다.

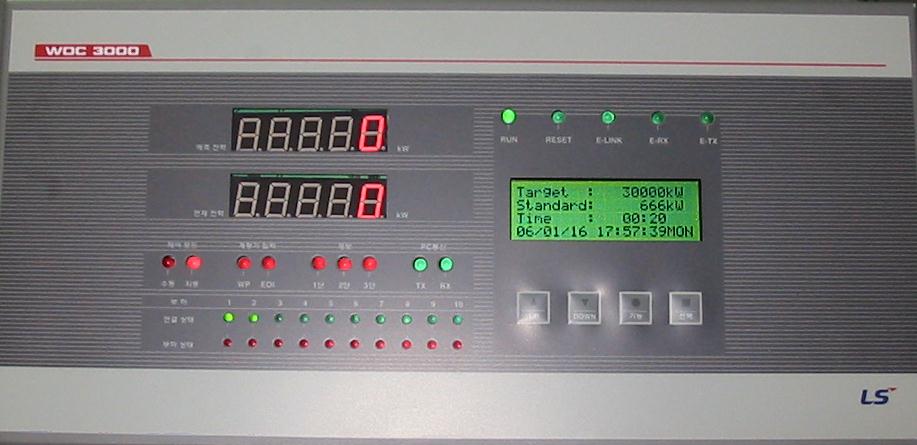

<그림 5>는 WDC-3000 장비의 전면 모습이다.

<그림 4> WDC-3000에 전원과 통신 케이블 등을 연결한 모습

<그림 5> WDC-3000 장비의 전면 모습

참고) WDC-3000 장비 설정 시  Password 입력 화면이 뜰 때 전면 조작 버튼의 위, 아래 방향 버튼을 조작하여 Password를 입력한다. ( 초기 Password : 0000 )

I-NET 통신 케이블 연결

WDC-3000 의 84 ( Rx0 ),  69 ( Rx1 ), 83 ( Tx0 ), 68 ( Tx1 ) 번 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485  통신 케이블을 연결한다.

주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와 GIPAM2000을 연결할 때 Rx 선은 GIPAM2000의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.

GMPC V 장비

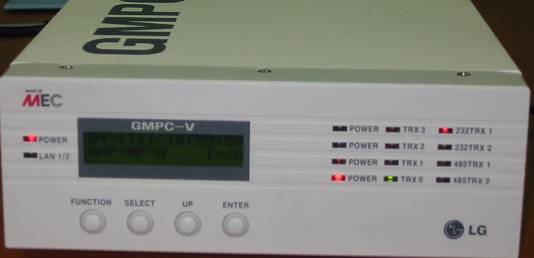

<그림 6>은 GMPC V 장비의 전면 모습이다.

<그림 6> GMPC V 장비의 전면 모습

참고) GMPC V 장비 설정 시  Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )

장비설정 방법)

1. Time & Date    :    GMPC V의 날짜와 시간을 설정한다.

2. Model     :    GMPC V의 통신 프로토콜과 통신 방식을 설정한다.

Model | Protocol   : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,

Model | Media     : GMPC V 와 연결을 원하는 통신 방식을 지정한다.

Model | Main Port  :  주 통신 포트를 지정한다. P(Primary), S(Secondary)

3. Serial    :   GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.

4. Network(This)    :    GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.

Network(This) | Ethernet Port  :  GMPC V의 뒷면의 주 통신포트를 설정한다.

Network(This) | IP_0            :  Primary Ethernet의 IP Address

Network(This) | Port_0 No_0   :  Primary Ethernet의 Port 번호

Network(This) | Netmask_0    :  Primary Ethernet의 Subnetmask

Network(This) | Gateway_0    :  Primary Ethernet의 Gateway

Network(This) | Host_IP0       :  Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소

위의 설정을 완료 후 Enter 버튼을 이용하여 저장후 GMPC V를 전원 스위치로 재기동을 합니다.(재기동 하지 않을 시 설정 변경값이 적용되지 않음)

주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
