GE_TLC 프로토콜 (GE Total Lighting Control)

1. 읽기 설정

GE TLC 프로토콜은 Total Lighting Control 조명전용으로 사용하는 콘트롤러이다. 디지탈 제어만 담당한다. 프로토콜 중에서 RLINK와 DLL-RLINK가 있는데 이것은 모두 이 프로토콜과 같다. 다만 이 GE TLC 프로토콜이 기능이 조금 더 추가 되었다.

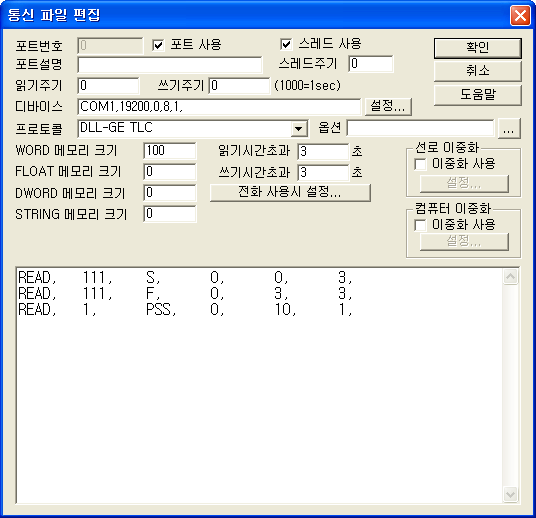

GE_TLC를 사용하여 SCAN파일을 작성한 예이다.

GE TLC 통신 프로토콜 파일의 READ 형식은 다음과 같은 방법으로 작성한다.

1)  스테이션:Station은 컨트롤러에서 Address를 뜻한다. 컨트롤러에서 지정된 번호로 일치시키면 된다.  종류를 PSS라고 설정할 때는 Panel 번호를 뜻한다. (0~999까지 가능)

2)  종류:S 는 Relay의 ON/OFF 상태를 읽어오고 F 는 각 Relay의 Fail상태를 읽어온다. 또 PSS라고 설정해놓으면 PSS의 상태를 화면에 표시할 수 있다. 종류를 사용하지 않으면 S를 사용하는 것과 같다.

3)  통신 메모리 저장위치: 읽어온 값을 저장할 스캔 메모리의 위치를 지정한다.

4)  읽는 크기: 하나의 station에서 3워드 이상을 사용하지 않기 때문에 항상 S,F 일 때는 3으로 PSS일 때는 1으로 고정해 주는 것이 좋다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력은 각 채널 값을 ON/OFF 하는 것을 말한다.

컨트롤러의 주소 구성은 1부터 시작하지만 AutoBase에서는 0부터 시작 한다.

RLINK와 AutoBase Memory의 차이점은 다음과 같다.

<표 2> GE_TLC 릴레이 주소와 통신프로그램 주소 체계 비교

디지털 출력 TAG의 필요한 설정 4 가지

1)  PORT            RLINK가 설치된 PORT 번호

2)  STATION    RLINK에 설정된 STATION번호(0~999)  Extra1에 PSS 출력을 할 때는 Pannel Number를 말한다. (0~999)

3)  ADDRESS   쓰고자 하는 채널 번호나PSS 스위치 번호    예)001A (RLINK의 27번째 채널 값을 ON/OFF)개별 출력일 때는 0000~002F 사용PSS 출력일 때는 0000~000F 사용

4)  Extra1           PSS 또는 비움    PSS 라고 입력하고 출력하면 PSS Switch로 출력이 나간다.

예1)

PORT:0   STATION:18   ADDRESS:0003 라고 설정하면 RLINK의 18번으로 설정된 STATION의 4번째 채널을 제어(ON/OFF)한다.

예2)

PORT:0   STATION:1   ADDRESS:0002, Extra1:PSS 라고 설정하고 출력하면 PSS Pannel Number:1 Switch Number:3에 설정되어 있는 모든 릴레이 출력을 (ON/OFF) 할 수 있다.

아날로그 출력 설정법

아날로그 출력은 GE TLC에서는 없는 영역이므로 사용되지 않는다.
