FATECH FAT(TLC1000)은 국내 ㈜화텍 사의 자동 제어용 콘트롤러이다.
<그림 1>은 FATECH FAT(TLC1000)의 통신파일 편집 예이다.

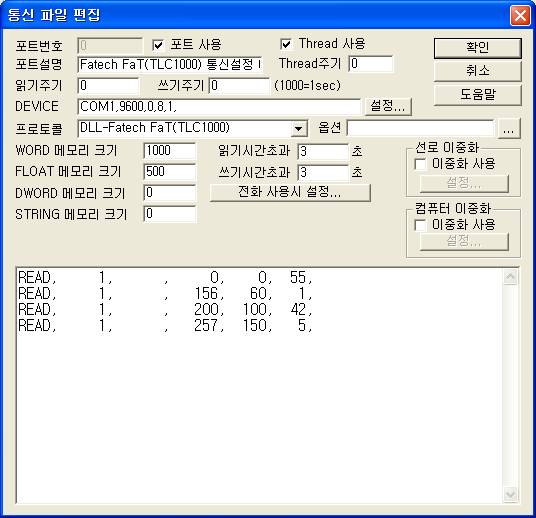

<그림 1> FATECH FAT(TLC1000) 통신파일 편집의 예
<그림 1>의 Device 부분은 설정된 통신포트 ( COM1 ), 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 장비에 설정된 값을 입력한다.
FATECH FAT(TLC1000) 드라이버의 읽기 작성 형식
FATECH FAT(TLC1000)의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.
1) Station - 장비의 스테이션 번호 ( 0 ~ 255 ),
2) 읽는 종류 – 사용안함 ( 빈칸 또는 0 으로 설정 ).
3) 읽을 주소 – 읽고자 하는 영역의 시작 위치.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.
5) 읽는 크기 - 읽어올 워드 데이터 수.
읽기 작성 예)
READ, 1, , 0, 0, 55,
READ, 1, , 156, 60, 1,
READ, 1, , 200, 100, 42,
READ, 1, , 257, 150, 5,
<그림 1> 프로토콜
옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
읽기 스케쥴을 작성할 수 있다.

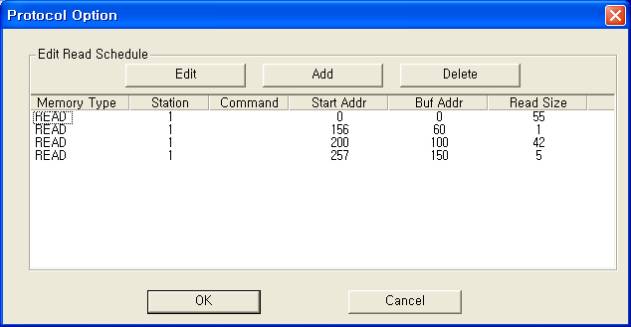

<그림 2> FATECH FAT(TLC1000) 드라이버의 통신 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

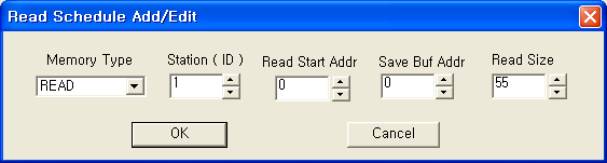

<그림 3> FATECH FAT(TLC1000) 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
FATECH FAT(TLC1000)의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : FATECH FAT(TLC1000) 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )
2) STATION : FATECH FAT(TLC1000) 장비의 스테이션 번호. ( 0 ~ 255 )
3) ADDRESS : 상위 3 ~ 7 자리 : 워드단위의 10진수 출력번지.
하위 1 자리 : 0 ~ F 사이의 비트위치 번호.
4) EXTRA 1 : 사용안함. ( 빈칸 또는 0으로 입력 )
5) EXTRA 2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 2029, EXTRA1 : 빈칸, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 1번 Fatech FaT 장비의 202번지 워드(WORD), 9번 비트(10번째) 값을 제어( ON/OFF ) 할 수 있다.
설정 예2)
PORT : 0 , STATION : 1, ADDRESS : 202A, EXTRA1 : 빈칸, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 1번 Fatech FaT 장비의 202번지 워드(WORD), A번 비트(11번째) 값을 제어( ON/OFF ) 할 수 있다.
FATECH FAT(TLC1000)의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : FATECH FAT(TLC1000) 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )
2) STATION : FATECH FAT(TLC1000) 장비의 스테이션 번호. ( 0 ~ 255 )
3) ADDRESS : 워드단위의 10진수 출력번지.
4) EXTRA 1 : 사용안함. ( 빈칸 또는 0으로 입력 )
5) EXTRA 2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0206, EXTRA1 : 빈칸, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Fatech FaT 장비의 206번지 워드(WORD)를 설정한 값으로 변경할 수 있다.
