MICREX-SX 는 일본 FUJI Electric 사의 범용 PLC 이다.
FUJI MICREX-SX Loader ENET/Serial 통신 드라이버는 Loader 프로토콜로 Ethernet 과 RS-232C Serial 의 2가지 방법으로 통신할 수 있다.
Ethernet : NP1L-ET1 등의 Ethernet 통신카드의 RJ45 ( LAN ) 단자에 연결.
RS-232C Serial : CPU의 Loader 단자에 연결.
참고) FUJI MICREX-SX LOADER ENET/SERIAL 드라이버로 Ethernet 통신을 할 경우 1 대의 PLC에 2개의 서비스 포트를 통해 최대 8 ~ 9개의 접속이 가능합니다.
( 기종에 따라 약간의 차이는 있을 수 있음 )

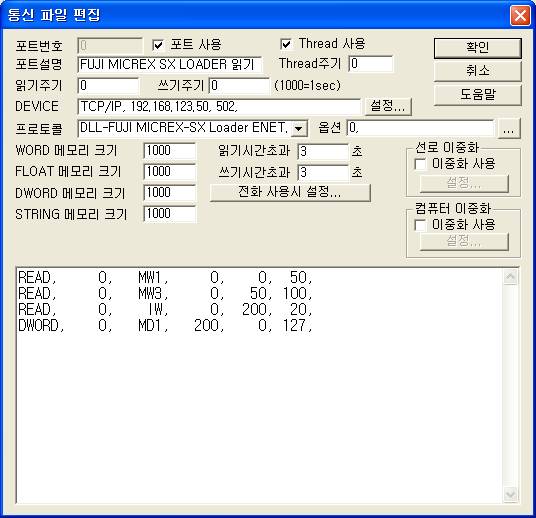

<그림 1>은 FUJI MICREX-SX LOADER ENET/SERIAL 드라이버로 통신파일을 편집한 예이다.
<그림 1> FUJI MICREX-SX LOADER ENET/SERIAL 드라이버의 통신파일 편집 예
FUJI MICREX-SX LOADER ENET/SERIAL 드라이버로 Ehternet 통신을 할 경우의 DEVICE 설정은 TCP/IP, PLC의 IP 번호(192.168.123.50), 서비스 포트번호( 502 : 4번 항목 참조 ) 순으로 NP1L-ET1 등의 통신카드에 설정된 IP와 서비스 포트를 입력한다.
또한 FUJI MICREX-SX LOADER ENET/SERIAL 드라이버로 Serial 통신을 할 경우의 DEVICE 설정은 COM1, 38400,0,8,1 순으로 CPU Loader 단자의 통신속도와 맞춘다.
<그림 1>의 옵션영역에서 사용할 통신 프로토콜 종류를 0 ( Ethernet 통신 프로토콜 ) 또는 1 ( serial 통신 프로토콜 ) 중에서 입력한다.
중요) 옵션영역에 프로토콜 종류와 사용하는 통신 디바이스가 일치해야 정상적인 통신이 가능합니다.
FUJI MICREX-SX LOADER ENET/SERIAL 통신 드라이버의 읽기 형식
FUJI MICREX-SX LOADER ENET/SERIAL 통신 드라이버의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 512 사이의 BUS Station.
0 : CPU 0, ( 기본 CPU )
1 ~ 7 : CPU1 ~ CPU7 Local CPU,
1+256 ~ 7 + 256 : CPU1 ~ CPU7 Remote CPU,
8 ~ 255 : P/PE-link 또는 FL-Net Local Module,
8+256 ~ 255 + 256 : CPU1 ~ P/PE-link 또는 FL-Net Remote Module.
2) 읽을 메모리 종류 – IW, ID, QW, QD, MW1, MW3, MW10, MD1, MD3, MD10 등. ( <표 1> 참조 )
3) 읽을 주소 – DB번지 내의 읽을 시작주소.
항상 WORD 단위의 번지 – WORD/DWORD 동일한 시작번지 사용.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 내의 저장번지.
5) 읽는 크기 - 읽어올 워드/더블 위드 수.
(최대 254워드/127더블워드 데이터를 한번에 읽을 수 있음. 기종과 프로토콜 형식에 따라 차이가 날 수도 있음)
읽기 예
READ, 0, MW1, 0, 0, 50,
READ, 0, MW3, 0, 50, 100,
READ, 0, IW, 0, 200, 20,
DWORD, 0, MD1, 200, 0, 127,
| 메모리 영역 | 내용 | 비고 |
| MW1, MD1, MX1(비트출력 시) | Standard Memory ( Non Retain Memory) | CPU Reset( 전원 투입 등 ) 시 모든 값이 0 으로 바뀜 |
| MW3, MD3, MX3(비트출력 시) | Retain Memory | |
| MW10, MD10, MX10(비트출력 시) | System Memory | |
| IW, ID, QW, QD, QX(비트출력 시) | 입(Input), 출력(Output) Memory | I, Q 는 동일한 메모리이고 Address에 따라 I (입력), Q (출력) 가 결정 |
| MW1.1, MD1.1, MX1.1(비트출력 시) | P/PE-link Standard Memory | P/PE-link 또는 FL-Net Module 사용 시 |
| MW3.1, MD3.1, MX3.1(비트출력 시) | P/PE-link Retain Memory | |
| MW10.1, MD10.1, MX10.1(비트출력 시) | P/PE-link System Memory | |
| IW.1, ID.1, QW.1, QD.1, QX.1(비트출력 시) | P/PE-link 입, 출력 Memory | |
| MW1.2, MD1.2, , MX1.2(비트출력 시) | FL-Net Standard Memory | |
| MW3.2, MD3.2, MX3.2(비트출력 시) | FL-Net Retain Memory | |
| MW10.2, MD10.2, MX10.2(비트출력 시) | FL-Net System Memory | |
| IW.2, ID.2, QW.2, QD.2, QX.2(비트출력 시) | FL-Net 입, 출력 Memory |
<표 1> FUJI MICREX-SX LOADER ENET/SERIAL 드라이버에서 지원한 메모리 영역 종류 및 내용
<그림 1> 프로토콜
옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
READ 스케쥴을 작성할 수 있다.

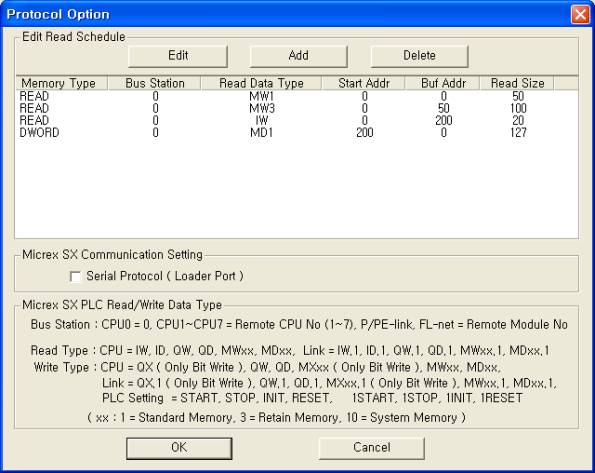

<그림 2> FUJI MICREX-SX LOADER ENET/SERIAL 드라이버의 읽기 설정 대화상자
<그림 2>의 Serial Protocol ( Loader Port ) 영역에서도 사용할 통신 프로토콜 종류를 설정할 ( 체크안함 : Ethernet, 체크함 : Serial ) 수 있다.
또한
,
,
버턴과 리스트 박스를 이용하여 읽기 스케쥴을 작성한다.

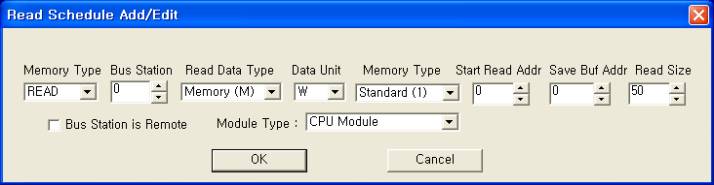

<그림 3> FUJI MICREX-SX LOADER ENET/SERIAL 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 PLC의 메모리를 설정한 값으로 변경할 수 있다.
디지털 출력 설정법
FUJI MICREX-SX LOADER ENET/SERIAL 통신 드라이버의 디지털 출력 TAG 설정 시 필요한 5 가지
| PORT | 연결된 PORT 번호 | 0 ~ 255 |
| Station | 0 ~ 512 사이의 BUS Station 번호 | 0 : CPU 0, ( 기본 CPU ) 1 ~ 7 : CPU1 ~ CPU7 Local CPU, 1+256 ~ 7 + 256 : CPU1 ~ CPU7 Remote CPU, 8 ~ 255 : P/PE-link 또는 FL-Net Local Module, 8+256 ~ 255 + 256 : CPU1 ~ P/PE-link 또는 FL-Net Remote Module. |
| ADDRESS | 디지털 출력번지 | 0000 ~ xxxF, - 앞 3~7자리는 10진수 WORD 단위 출력번지 ( MXxx, MWxx, MDxx … 모든 메모리 동일) - 뒤 1자리는 0 ~ F번 비트 위치 |
| Extra1 | QX, QW, QD, MX1, MW1, MD1, MX3, MW3, MD3, MX10, MW10, DM10 등 | <표 1> 참조 |
| Extra2 | DWORD 출력 시 0 ~ 15비트, 16 ~ 32비트 지정 |
0 : 0 ~ 15( 00h ~ 0Fh )번 비트, 1 : 16 ~ 31( 10h ~ 1Fh )번 비트. |
예1) Port : 0 Station : 0 Address : 0057, Extra1 : MX1, Extra2 : 빈칸으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 5번지 (WORD) 8번째( 7번 ) 비트 값을 ON/OFF 시킬 수 있다.
예2) Port : 0 Station : 0 Address : 015F, Extra1 : MX3, Extra2 : 빈칸으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) Retain 메모리의 15번지 (WORD) 16번째( F번 ) 비트 값을 ON/OFF 시킬 수 있다.
예3) Port : 0 Station : 0 Address : 0042, Extra1 : QX, Extra2 : 빈칸으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) 입출력 메모리의 4번지 (WORD) 3번째( 2번 ) 비트 값을 ON/OFF 시킬 수 있다.
예4) Port : 0 Station : 0 Address : 004E, Extra1 : QX, Extra2 : 빈칸으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) 입출력 메모리의 4번지 (WORD) 15번째( E번 ) 비트 값을 ON/OFF 시킬 수 있다.
예5) Port : 0 Station : 0 Address : 1018A, Extra1 : MW1, Extra2 : 빈칸으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 1018번지 (WORD) 10번째( A번 ) 비트 값을 ON/OFF 시킬 수 있다.
예6) Port : 0 Station : 0 Address : 10183, Extra1 : MD3, Extra2 : 0 으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 1018번지 (WORD) 4번째( 3번 ) 비트 값을 ON/OFF 시킬 수 있다.
예7) Port : 0 Station : 0 Address : 10183, Extra1 : MD3, Extra2 : 1 으로 설정하고 디지털 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 1018번지 (WORD) 20번째( 3번 + 16번 ) 비트 값을 ON/OFF 시킬 수 있다.
아날로그 출력 설정법
FUJI MICREX-SX LOADER ENET/SERIAL 통신 드라이버의 아날로그 출력 TAG 설정 시 필요한 5 가지
| PORT | 연결된 PORT 번호 | 0 ~ 255 |
| Station | 0 ~ 512 사이의
BUS Station 번호 |
0 : CPU 0, ( 기본 CPU ) 1 ~ 7 : CPU1 ~ CPU7 Local CPU, 1+256 ~ 7 + 256 : CPU1 ~ CPU7 Remote CPU, 8 ~ 255 : P/PE-link 또는 FL-Net Local Module, 8+256 ~ 255 + 256 : CPU1 ~ P/PE-link 또는 FL-Net Remote Module. |
| ADDRESS | 아날로그 출력번지 | - 10진수 WORD 단위 출력번지 ( MXxx, MWxx, MDxx … 모든 메모리 동일) |
| Extra1 | QW, QD, MW1, MD1, MW3, MD3, MW10, DM10 등 | <표 1> 참조 |
| Extra2 | 사용안함 |
|
예1) Port : 0 Station : 0 Address : 0007, Extra1 : MW1, Extra2 : 빈칸으로 설정하고 아날로그 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 7번지 WORD를 설정한 값으로 변경할 수 있다.
예2) Port : 0 Station : 0 Address : 0015, Extra1 : MW3, Extra2 : 빈칸으로 설정하고 아날로그 출력을 하면 기본 CPU ( CPU0 ) Retain 메모리의 15번지 WORD를 설정한 값으로 변경할 수 있다.
예3) Port : 0 Station : 0 Address : 0032, Extra1 : QW, Extra2 : 빈칸으로 설정하고 아날로그 출력을 하면 기본 CPU ( CPU0 ) 입출력 메모리의 32번지 WORD를 설정한 값으로 변경할 수 있다.
예4) Port : 0 Station : 0 Address : 1000, Extra1 : MD1, Extra2 : 빈칸으로 설정하고 아날로그 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 1000번지 ( WORD 단위의 번지 ) DWORD를 설정한 값으로 변경할 수 있다.
예6) Port : 0 Station : 0 Address : 1055, Extra1 : MD1, Extra2 : 빈칸으로 설정하고 아날로그 출력을 하면 기본 CPU ( CPU0 ) Standard 메모리의 1055번지 ( WORD 단위의 번지 ) DWORD를 설정한 값으로 변경할 수 있다.
기본전원 연결
<그림 4>의 전원 모듈에 100 ~ 120V AC, 200 ~ 240V AC 50/60HZ 전원을 연결한다.

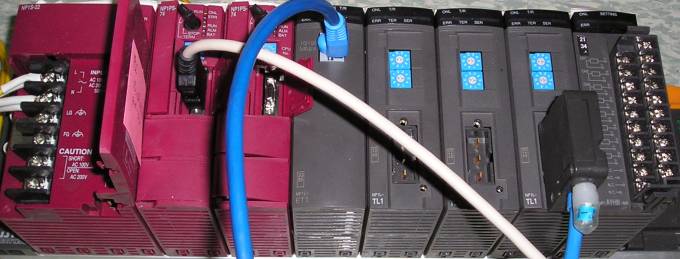

<그림 4> FUJI MICREX-SX PLC에 Ethernet 등의 모듈을 장착한 예
Loader 통신 케이블 연결
MICREX-SX의 CPU 모듈에 FUJI 사에서 제공되는 Loader 통신케이블을 연결한다. ( <그림 4> 참조 )
Ethernet 통신 케이블 연결
NP1L-ET1 과 같은 Ethernet 모듈의 RJ45 단자에 Ethernet 통신 케이블을 <그림 4>와 같이 연결한다.
TCP/IP 통신카드의 IP번지 등은 FUJI 사에서 제공되는 D300WIN 프로그램으로 다음과 같은 방법으로 설정한다.
1) D300WIN 프로그램을 실행하여 새로운 프로젝트 만들거나 기존 프로젝트를 연다. ( <그림 5> 참조 )
2) ‘System Definition’ 을 설정을 연다. ( 마우스 왼쪽버튼 더블 클릭 등 )
3) <그림 6>와 같은 ‘System Definition’ 설정화면이 열린다.
4) <그림 6>에서 장착된 장비를 모두 등록한 후 Ethernet 모듈을 선택한다.
5) Ethernet 모듈에서 마우스 오른쪽 버튼( Alt + Enter )을 눌러서 나타나는 메뉴에서 ‘Properties’를 선택하면 <그림 7>의 대화상자가 열린다.
6) <그림 7>의 대화상자에서 SX bus station no 등을 설정하고
버턴을 선택하면 <그림 8>의 대화상자가 나타난다.
7) <그림 8>의 대화상자에서 IP address를 입력한다.
8) <그림 8>에서 Detail Setting 탭을 선택한 후 ‘Self port standard No.’ 를 선택한다. ( <그림 9> 참조 )
9) 포트번호를 0 ~ 65280 중에서 설정한다.
10) 서비스포트 번호는 설정된 ‘Self port standard No.’ + 251 과 ‘Self port standard No.’ + 253 의 2개이다.
예) ‘Self port standard No.’ = 251 이면 서비스포트 : 251 + 251 = 502 와 251 + 253 = 504 의 2개이다.
11) 작성된 ‘System Definition’ 등을 PLC에 다운로드(Download) 한다.
단 다운로드 시 필히 ‘module driver’를 다운로드 해야 한다. ( CPU STOP 후 )
IP와 서비스포트 변경 시에는 ‘module driver’만 다운로드 해도 됨.
12) PLC 전원을 재 투입하거나 CPU RESET 시켜서 변경된 IP 와 서비스포트를 적용한다.
주의) 서비스포트는 ‘Self port standard No.’ + 251 과 ‘Self port standard No.’ + 253 의 2개 이다.
IP 번지와 서비스포트를 변경 후에는 ‘module driver’를 다운로드( CPU STOP 후 ) 한 후 전원을 재 투입하거나 CPU RESET 시켜야 설정한 값이 적용된다.

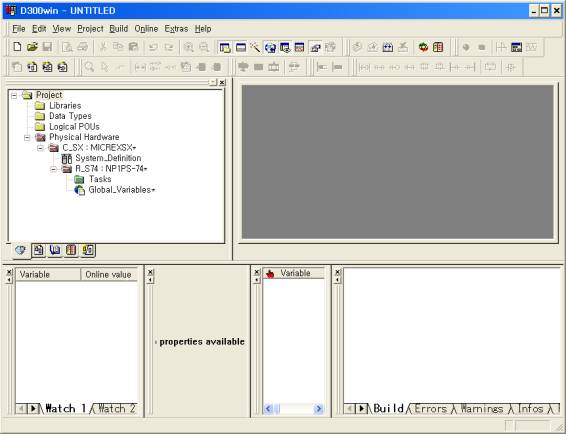

<그림 5> D300WIN 프로그램에서 프로젝트를 만들거나 연 예

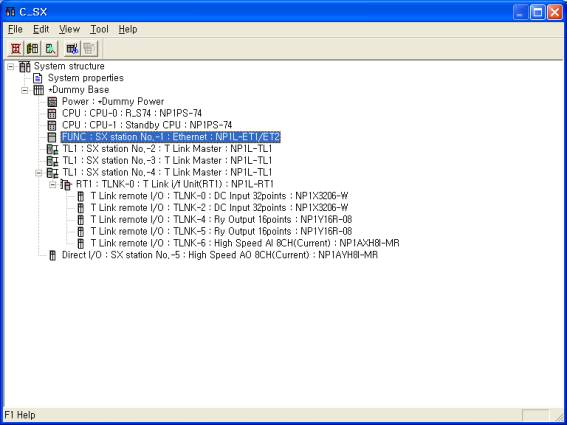

<그림 6> System Definition 의 예

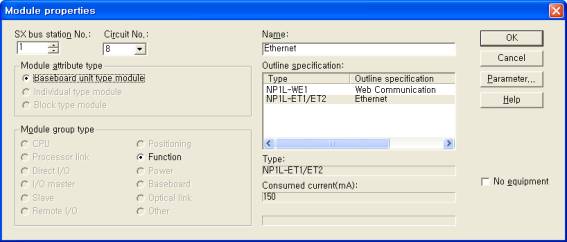

<그림 7> Ethernet 장비에 대한 모듈 Properties 예

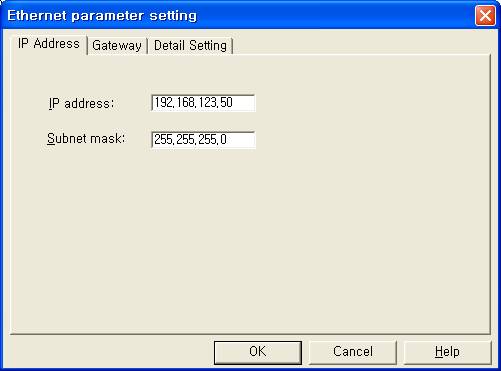

<그림 8> Ethernet 장비의 IP address 등과 같은 parameter 설정 대화상자

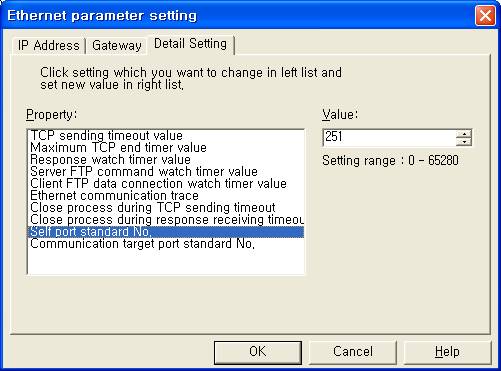

<그림 9> 서비스포트 설정을 위한 ‘Self port standard No.’ 대화상자의 예
