FP-93 Flow Processor

FP93 Flow Processor 프로토콜

1. 읽기 설정

<그림1>은 미국 EMCO(Engineering Measurements Company)사의 GENIUS PM FP-93 Flow Processor 장비와 통신을 위한 프로토콜 설정 예이다.

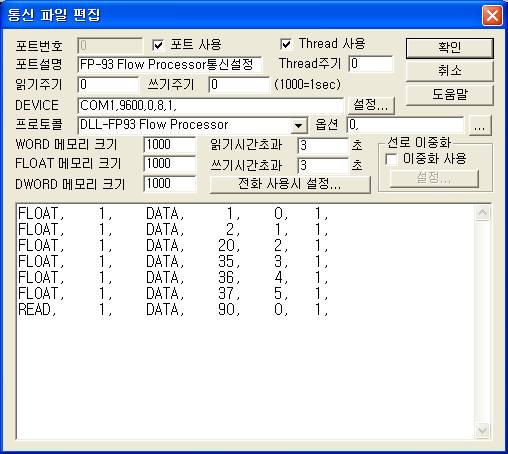

<그림 1> FP93 Flow Processor 프로토콜 통신설정 예

<그림 1>의 DEVICE 설정은 통신포트(COM1), 통신속도(9600), 패리티비트(0), 데이터비트(8), 스톱비트(1), 순으로 입력한다.

FP-93의 통신속도(300, 600, 1200, 2400,4800, 9600, 19200 … )와 패리티 비트(0, 1, 2), 스톱비트(1, 2) 등은 Flow Processor 설정버턴으로 조절할 수 있다.

주의) FP-93 콘트롤러의 RS-232C 케이블은 FULL 배선(Tx, Rx, RTS, DTR, CTS 등의 모든 케이블을 연결…)해야 통신이 가능하다.

읽기 설정 방법

READ	스테이션	읽을 종류	읽을 시작주소 (ELVIC Address)	메모리저장위치	읽는 갯수
FLOAT,	1,	DATA,	1,	0,	1,
FLOAT,	1,	DATA,	2,	1,	1,
FLOAT,	1,	DATA,	20,	2,	1,
FLOAT,	1,	DATA,	35,	3,	1,
FLOAT,	1,	DATA,	36,	4,	1,
FLOAT,	1,	DATA,	37,	5,	1,
READ,	1,	DATA,	90,	0,	1,

1) 스테이션 : FP-93 의 Unit Number(station). (0 ~ 65535)

2) 읽을 종류 : 읽을 데이터 종류. (DATA 로 고정)

DATA – 기본 Data Register 읽기, ( <표 1> 참조)

CONFIG – Configuration Data Block 읽기. (일반적으로 사용 안함)

3) 읽을 시작주소 : FP-93의 Data Register 번호. (1 ~ 94 : <표 1> 참조)

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 크기: 읽을 크기. (고정 항상 1)

주의) 지정한 Data Register 번호가 String 타입일 경우에는 (<표 1> 참조) 읽은 String를 순서대로 지정한 메모리 번지에 배열한다.

DATA 읽기 종류의 메모리 저장내용과 저장위치는 다음과 같다.

Register 번호	Data Type	내 용	비 고
1 ~ 2	Float	RTD #1 ~ #2 저항	옴
3 ~ 6		Analog Input #1 ~ #4 전류	mA
7		주파수	HZ
8	Long	Flow Direction	1 = forward, 0 = reverse
10 ~ 13	Float	#1 온도, #1 평균온도, #1 최소온도, #1 최대온도
14 ~ 17		#2 온도, #2 평균온도, #2 최소온도, #2 최대온도
18		Differential 온도 (#1온도-#2온도 또는 superheat)
19	String	온도단위	deg F, deg R, deg C, deg K
20 ~ 23	Float	압력, 평균압력, 최소압력, 최대압력
24	String	압력단위	psi, atm, bars, kg cm^2, mmHg
25	Float	Density
26	String	Density 단위	lb/fp^3, g/cc, kg/m^3
27	Float	Specific Volume
30 ~ 33		Volume Flow, 평균 Volume Flow, 최소 Volume Flow, 최대 Volume Flow
34		Temperature Compensated Volume Flow
35		평균 Temperature Compensated Volume Flow
36		최소 Temperature Compensated Volume Flow
37		최대 Temperature Compensated Volume Flow
38	String	Compensated Volume Flow 단위	ft^3, gal, bbl, cc, l, m^3/s, /m, /h, /d
40 ~ 43	Float	Mass Flow, 평균 Mass Flow, 최소 Mass Flow, 최대 Mass Flow
44	String	Mass Flow 단위	lb, ton, g, kg, mt/s, /m, /h, /d
45 ~ 48	Float	Energy Flow, 평균 Energy Flow, 최소 Energy Flow, 최대 Energy Flow
49	String	Energy Flow 단위	Btu, kJ, cal, Kcal, Mcal, /s, /m, /h, /d, ton, kW, MW, GW
50	Float	Calculation interval	초
51	Float	아날로그 출력 전류	mA
52 ~ 53	Long	Non-resettable totalizer #1 (forward), Resettable totalizer #1 (forward),
54 ~ 55	Long	Non-resettable totalizer #2 (reverse), Resettable totalizer #2 (reverse),
56		Totalizer #1 Assignment	<표 2> 참조
57	Float	Totalizer #1 Scale Factor
58	Long	Totalizer #2 Assignment
59	Float	Totalizer #2 Scale Factor
60		Raw 속도
61		Profile Factor
62		Obscuration Factor
63		Line 속도
64		Viscosity
65		Reynolds Number
66		Compressibility Factor
67		Super compressibility Factor
68 ~ 69		Enthalpy, Enthalpy(Temperature #2)
70	Long	Current Time	초 : since 80/1/1 00시부터
71		Time Changed Flag Set
72		Time Statistical Values Last Cleared
73		Time Totalizers Last Cleared
74		Time of Power Failure
75		Time of Relay Output Rate Alarm
76		Time of Analog Output Rate Alarm
77		Time of Flow Input Out of Range Alarm
78		Time of Temperature Input Out of Range Alarm
79		Time of Temperature Input #2 Out of Range Alarm
80		Time of Press Input Out of Range Alarm
81		Time of A/D Converter Overrange Alarm
82		Time of Battery Fault
83 ~ 85		Time of EEPROM/ROM/RAM Checksum Fault
90	Hex	Fault Flags	<표 3> 참조
91	Hex	Previous Fault Flags (Clear Faults and Changed Flag)
92	Long	Clear Statistical Values (항상 0)
93	Long	Previous value of Forward Totalizer (Clear Resettable Totalizers)
94	String	Unit Information Block	<표 4> 참조

<표 1> FP-93 의 DATA 읽기 종류의 Register 번호별 Data Type 과 내용

값	의 미
0	None
1	volume flow
2	compensated volume flow
3	mass flow
4	energy flow

<표 2> Totalizer #1 Assignment (Register 56번)의 읽은 값과 의미

비트위치	비트별 상태 값
0	Changed Flag is Set
1	Communications Fault(parity, overrun, noise)
2	Power Failure
3	Relay Output > 10 Pulse/Second
4	Analog Output Out of Range
5	Flow Input Out of Range
6	Temperature Input #1 Out of Range
7	Temperature Input #2 Out of Range
8	Pressure Input Out of Range
9	A/D Converter Overrange
10	ROM Battery Fault
11	EEPROM Checksum Fault
12	ROM Checksum Fault
13	RAM Read/Write Fault
14	Unused (항상 0)
15	Substitute Inputs

<표 3> Fault Flags (Register 90번)의 비트별 상태 값

읽은 형식

실 제 내 용

mmmmm-pppp-vv.vv-nnn

mmmmm : Model Number

pppp : Program Code (1 ~ 4 Digits)

vv.vv : Version Number

nnn : Data Structure의 바이트 수 (CRC 포함)

<표 4> Unit Information Block (Register 94번)의 내용

또한 <그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

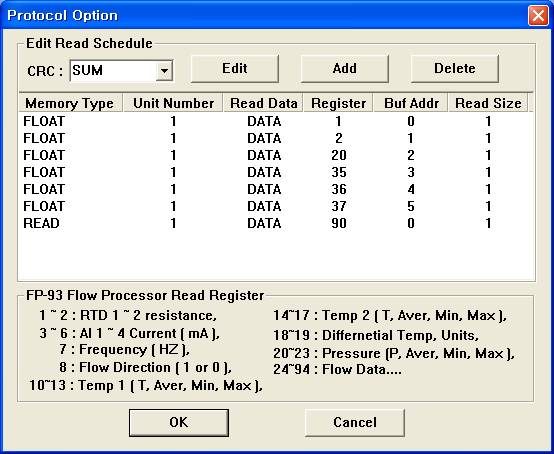

<그림 2> FP93 Flow Processor 프로토콜의 옵션 대화상자

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

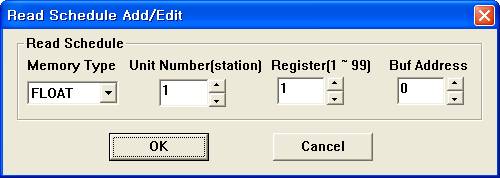

<그림 3> FP93 Flow Processor 프로토콜의 READ 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 프로토콜 옵션 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

FP93 Flow Processor 프로토콜의 쓰기 설정은 실제 출력은 없고 지정한 Data Register 번호의 값을 출력 명력으로 읽을 수 있도록 하였다.

디지털/아날로그 출력 설정법

출력 TAG 설정 시 필요한 요소

1) PORT 연결된 PORT 번호

2) STATION FP-93 의 Unit Number(station). (0 ~ 65535)

3) Address FP-93의 Data Register 번호. (1 ~ 94 : <표 1> 참조). 10진수 address 번지 사용.

4) 4) Extra1 읽을 데이터 종류. (DATA 로 고정)

DATA – 기본 Data Register 읽기, ( <표 1> 참조)

CONFIG – Configuration Data Block 읽기. (일반적으로 사용 안함)

5) Extra2 읽어온 상태 값을 저장할 버퍼위치.

주의) 디지털/아날로그 출력명령으로 읽은 데이터 Data Register 번호에 따라 정해진 메모리 종류에 따라 저장된다.

( Float 데이터 = Float 메모리, Long 데이터 = Long 메모리, Hex, String 데이터 = Word 메모리)

예1) Station : 1 Address : 0001 Extra1 : DATA, EXTRA2 : 100 으로 설정하고 디지털/아날로그 출력을 하면 1번 FP-93 장비의 RTD #1 저항 값(1번 Data Register)을 읽어서 100번지 Float 메모리에 저장한다.

예2) Station : 1 Address : 0090 Extra1 : DATA, EXTRA2 : 50 으로 설정하고 디지털/아날로그 출력을 하면 1번 FP-93 장비의 Fault Flags(90번 Data Register)를 읽어서 50번지 Word 메모리에 저장한다.

3. 통신케이블 연결 및 전원연결

FP-93 Flow Processor 와 컴퓨터 간의 통신케이블 연결

FP-93 과 컴퓨터 간의 통신은 일반 RS-232C FULL 배선(<그림 4> 참조) 연결 케이블을 사용한다.

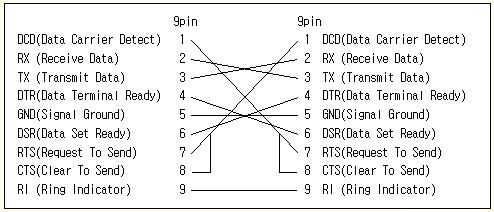

<그림 4> RS-232C 9핀-9핀 FULL 배선 케이블 연결방법

* 중요) FP-93 Flow Processor 장비는 RS-232C 케이블로 Multi-Drop 통신을 사용할 수 있도록 만들어져 있다.

그래서 일반적인 RS-232C 통신보다 전압신호(?)가 높아서 대부분의 컴퓨터에 직접 RS-232C 케이블을 연결하면 통신장애가 발생한다.

이러한 문제를 해결하려면 다음의 3가지 중에서 1가지를 선택하여 해결할 수 있다. (다른 방법도 있을 수 있음)

1. RS-232C 케이블에 과전류를 방지할 수 있는 장치(다이오드 등)를 한다.

2. RS-232 통신신호를 422/485 통신 컨버터(양단)를 사용한다.

3. 통신설정에서 동일한 프로토콜, 통신속도 등을 설정하여 선로 이중화(옵션 : 통신에러 1회)를 사용한다. – 추천안함.

Unit Number 통신속도 등의 설정

FP-93 장비의 조작 버턴으로(<그림 5> 참조) Unit Number (0 ~ 65535), 통신속도 등을 변경할 수 있다.

변경방법 : progran 버턴 -> password 입력 -> progran 버턴 -> progran 버턴 -> Column 10 (system) -> Select(Clear) -> unit number, 통신속도 등 변경 -> Select(Clear) -> progran 버턴 -> progran 버턴.

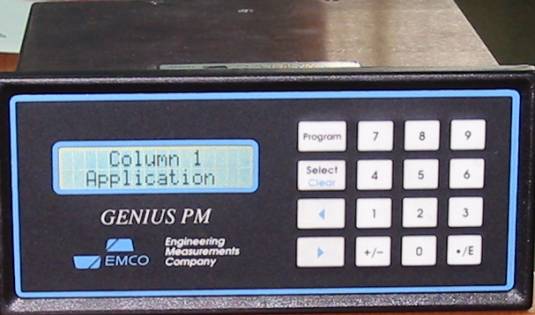

<그림 5> FP-93 Flow Processor 의 앞면

FP-93의 기본 전원 연결) <그림 6>의 Power 소켓이나 +, - 단자 대에 10.5 ~ 36 V DC 를 입력한다.

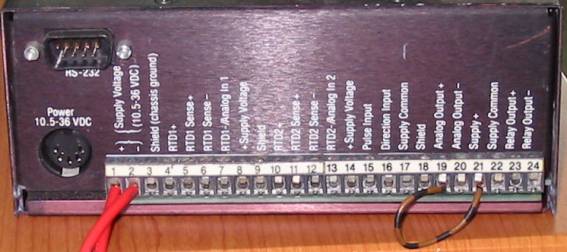

<그림 6> FP-93 Flow Processor 의 뒷면 단자 대
