국내의 엔케이 시스템(주)에서 개발한 FC-600 DRS Flow Controller 의 읽기 설정 예 인데 DEVICE 의 통신 속도는 컨트롤러에서 설정한대로 9600 (1200~19200), 0, 8, 1, 로 맞춘다.

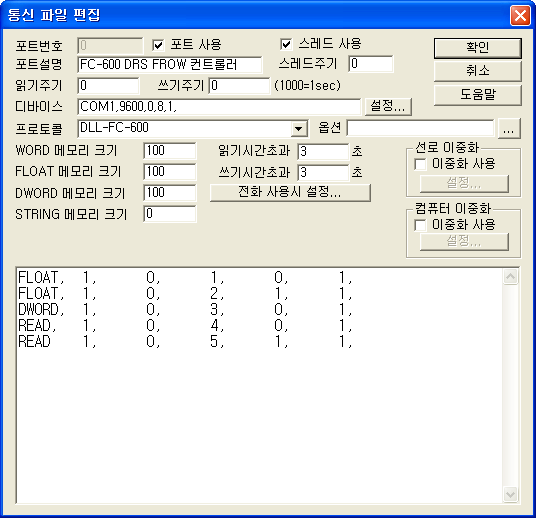

FC-600 DRS 의 읽기설정 예이다.
READ |
스테이션 |
읽을 종류(사용안함) |
읽을 시작 주소 |
메모리 저장위치 |
읽는 갯수 (고정) |
FLOAT, |
1, |
0, |
1, |
0, |
1, |
FLOAT, |
1, |
0, |
2, |
1, |
1, |
DWORD, |
1, |
0, |
3, |
0, |
1, |
READ, |
1, |
0, |
4, |
0, |
1, |
READ |
1, |
0, |
5, |
1, |
1, |
1) 스테이션 : FC-600 DRS 의 스테이션 번호. (0~255 사이값)
2) 읽을종류: 사용안함. (0 으로 고정)
3) 읽을 주소 : 읽을 주소. (1 ~ 23 번지 : <표 2> 참조)
4) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치를 말한다.
5) 읽는 크기: 한번에 읽어올 항목갯수. (1 로 고정)
메모리 번지별 표현값
| 번지 | 내용 | 읽은내용 |
비 고 |
| 1, | Rate 1 | FLOAT |
|
| 2, | Total 1 | FLOAT |
R/W |
| 3, | Pressure 1 | FLOAT |
|
| 4, | Level Alarm l | WORD |
|
| 5, | Pump Status l | WORD |
ON = 1, OFF = 0, R/W |
| 6, | Rate 2 | FLOAT |
|
| 7, | Total 2 | FLOAT |
R/W |
| 8, | Pressure 2 | FLOAT |
|
| 9, | Level Alarm 2 | WORD |
|
| 10, | Pump Status 2 | WORD |
ON = 1, OFF = 0, R/W |
| 11, | Rate 3 | FLOAT |
|
| 12, | Total 3 | FLOAT |
R/W |
| 13, | Pressure 3 | FLOAT |
|
| 14, | Level Alarm 3 | WORD |
|
| 15, | Pump Status 3 | WORD |
ON = 1, OFF = 0, R/W |
| 16, | Rate 4 | FLOAT |
|
| 17, | Total 4 | FLOAT |
R/W |
| 18, | Pressure 4 | FLOAT |
|
| 19, | Level Alarm 4 | WORD |
|
| 20, | Pump Status 4 | WORD |
ON = 1, OFF = 0, R/W |
| 21, | Analog Output | WORD |
R/W |
| 22, | ch1 Analog | OutputWORD |
R/W |
| 23, | ch2 Analog | Output WORD |
R/W |
디지털 출력 설정법
디지털 출력은 FC-600 DRS 의 Pump Status 등을 바꾸는 기능으로 다음과 같이 사용한다.
디지털 출력 TAG 설정 시 필요한 3 가지
1) PORT 연결된 PORT 번호 0 ~ 255
2) Station FC-600 스테이션 번호 0 ~ 255
3) ADDRESS 출력번지 0005, 0010, 0015, 0020 등
4) 예) Station:1 Address:0005, 라고 설정하고 출력을 하면 FC-600 Flow Controller 1번 스테이션의 Pump Status를 제어할(ON/OFF) 수 있다.
아날로그 출력 설정법
아날로그 출력은 FC-600 DRS 의 Analog Output Value 값을 바꾸는 기능으로 다음과 같이 사용한다.
아날로그 출력 TAG 설정 시 필요한 3 가지
1) PORT 연결된 PORT 번호 0 ~ 255
2) Station FC-600 스테이션 번호 0 ~ 255
3) ADDRESS 출력번지 Analog Output : 0021~0023 등
예) Station:1 Address:0021, 라고 설정하고 출력을 하면 FC-600 Flow Controller 1번 스테이션의 아날로그 출력값을 변경할 수 있다.
