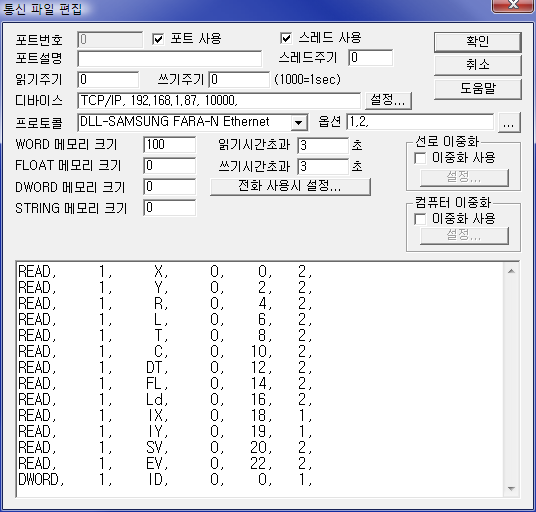

삼성의 범용 PLC인 FARA-N Ethernet 시리즈를 사용할 때 SCAN파일을 구성한 예이다.
DEVICE 의 IP와 Port번호는 PLC에서 설정한 대로 맞추도록 한다.
프로토콜 옵션에서 보면 1,2 가 있는데 이것은 PLC에서 송신처 국번과 송신원 국번을 설정하는 데 이 번호와 일치를 시켜야 한다.
읽기 설정 방법
| READ | Station | 읽을종류 | 읽을주소 | 메모리저장위치 | 읽는크기 |
READ, |
1, |
X, |
0, |
0, |
2, |
READ, |
1, |
Y, |
0, |
2, |
2, |
READ, |
1, |
R, |
0, |
4, |
2, |
READ, |
1, |
L, |
0, |
6, |
2, |
READ, |
1, |
T, |
0, |
8, |
2, |
READ, |
1, |
C, |
0, |
10, |
2, |
READ, |
1, |
DT, |
0, |
12, |
2, |
READ, |
1, |
FL, |
0, |
14, |
2, |
READ, |
1, |
Ld, |
0, |
16, |
2, |
READ, |
1, |
IX |
0, |
18, |
1, |
READ, |
1, |
IY, |
0, |
19, |
1, |
READ, |
1, |
SV, |
0, |
20, |
2, |
READ, |
1, |
EV, |
0, |
22, |
2, |
DWORD, |
1, |
ID, |
0, |
0, |
1, |
1) 읽을종류: 읽을 메모리의 종류. (X, Y, R, L, T, C, DT, FL, Ld, IX, IY, SV, EV, ID...)
2) 읽을 주소 : 읽어올 주소 위치
3) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치를 말한다.
4) 읽는 크기: 한번에 읽어올 항목갯수를 말한다.
사용가능 메모리 영역
| 메모리종류 | 설명 | 읽기 | 비트쓰기 | 워드쓰기 |
| X | 외부 입력 데이터 | 가능 | 불가능 | 불가능 |
| Y | 외부 출력 데이터 | 가능 | 가능 | 가능 |
| R | 내부릴레이 데이터 | 가능 | 가능 | 가능 |
| L | 링크릴레이 데이터 | 가능 | 가능 | 가능 |
| T | 타이머 접점 | 가능 | 불가능 | 불가능 |
| C | 카운터 접점 | 가능 | 불가능 | 불가능 |
| DT | 데이터 레지스터 | 가능 | 불가능 | 가능 |
| FL | 파일 레지스터 | 가능 | 불가능 | 가능 |
| Ld | 링크 레지스터 | 가능 | 불가능 | 가능 |
| IX | 인덱스 레지스터(X) | 가능 | 불가능 | 가능 |
| IY | 인덱스 레지스터(Y) | 가능 | 불가능 | 가능 |
| SV | 타이머/카운터 설정치 | 가능 | 불가능 | 가능 |
| EV | 타이머/카운터 경과치 | 가능 | 불가능 | 가능 |
| ID | 2워드 인덱스 레지스터 | 가능 | 불가능 | 가능 |
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
FARA-N 의 디지털 출력 설정법
TAG 설정 시 필요한 설정 4 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : PLC Station 번호(238 또는 1 ~ 63).
3) ADDRESS : 출력주소.
4) EXTRA 1 : 출력메모리 영역. (Y, R, L)
설정 예)
PORT:0, station:238, ADDRESS:0000, Extra1:Y 라고 설정하고 ON이나 OFF출력을 행하면 PLC메모리 영역 Y0000이 제어된다.
FARA-N 의 아날로그 출력 설정법
아날로그 출력은 WORD나 DWORD 값을 PLC에 쓰는 것을 말한다.
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) ADDRESS : 출력주소.
3) EXTRA 1 : 출력메모리 영역.(Y,R,L,DT,FL,Ld,IX,IY,ID,SV,EV)
4) EXTRA 2 : DT, FL, Ld 는 Address를 다섯 자리까지 사용하므로 출력하고자 하는 Address가 9999를 넘었을 때 일만 자리 값을 쓴다.
설정 예1)
PORT:0, Station:238, Address:0010, Extra1:SV 라고 설정하고 운전하면 PLC메모리의 타이머 설정치 0010의 메모리값이 변경된다.
설정 예2)
PORT:0, Station:238, Address:0123, Extra1:DT, Extra2:1 이라고 설정하고 운전하면 PLC메모리의 DT10123 의 메모리값을 변경할 수 있다.

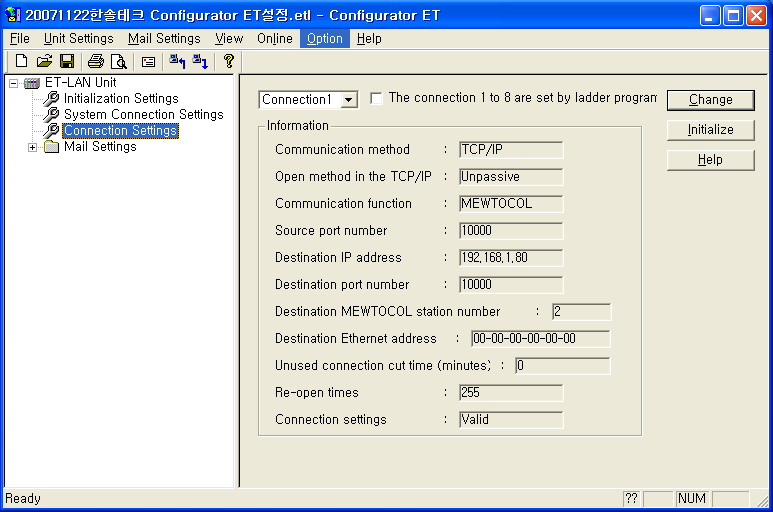

PLC의 Ethernet 카드는 아래의 그림과 같이 Ethernet Configurator를 이용하여 설정한다.
