Easy Check ATM TS-171 통신 드라이버

Easy Check ATM TS-171 는 국내 한국정보통신㈜의 카드 승인장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Easy Check ATM TS-171 통신 드라이브를 사용하여 통신파일을 편집한 예이다.

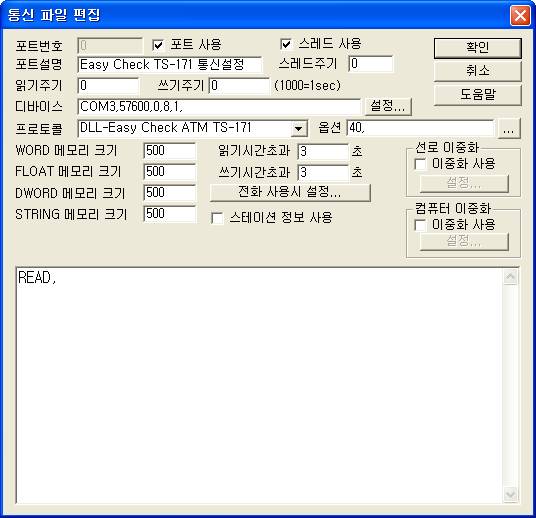

<그림 1> Easy Check ATM TS-171 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE 는 연결된 통신포트 ( COM3 ), 통신속도( 57600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 장비에 설정된 값을 입력한다.

또한 옵션 부에는 카드 승인명령을 전송 후 승인 데이터를 기다리는 시간 ( 3 ~ 255초, 기본 = 40 )을 입력한다.

Easy Check ATM TS-171 통신 드라이브의 읽기 작성 형식

Easy Check ATM TS-171 통신 드라이버의 읽기는 READ, 한 줄만 입력한다.

<그림 1>의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 카드 승인명령을 전송 후 승인 데이터를 기다리는 시간을 설정할 수 있다.

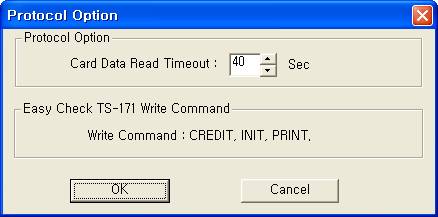

<그림 2> Easy Check ATM TS-171 통신 드라이버의 옵션 대화상자

2. 쓰기 설정

쓰기 설정으로 카드 승인, 프린터 등을 할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) PORT 연결된 통신포트 번호. (COM 번호가 아님)

2) STATION CREDIT, CANCEL 명령 시 할부 개월 : 2 ~ 99 할부 개월, 0, 1, 기타 = 일시불.

3) ADDRESS 쓰기 응답코드 및 승인코드 등을 저장할 시작 메모리 번지.(10 진수)

4) Extra1 CREDIT, INIT, PRINT, CANCEL 등의 쓰기 명령어를 입력.

5) Extra2 CREDIT, CANCEL 명령일 때 : 0 = 부가세 10%, 1 = 부가세 없음.

PRINT 명령일 때 : 0 ~ 255 사이의 프린터 제어명령을 읽을 파일이름.

파일이름 = ‘작업폴더\SCAN\PrintData_%03d.ini’

%03d = 000 ~ 255 사이의 Extra2 번호.

<표 1>은 Easy Check ATM TS-171 통신 드라이버의 쓰기 명령어 종류와 내용이고 <표 2>는 쓰기 상태 값 및 내용이며 <표 3>은 CREDIT 쓰기 명령어의 승인 결과 값 저장위치와 내용이다.

명령어	내용	출력 값	쓰기 상태 값
CREDIT	승인요청 명령	승인할 합계금액 ( 0 보다 큰 값)	지정한 ADDRESS 번지부터 상태 값 등을 저장. <표 2>, <표 3> 참조
CANCEL	당일승인 취소	취소할 합계금액 ( 0 보다 큰 값)	지정한 ADDRESS 번지부터 상태 값 등을 저장. <표 2>, <표 3> 참조
INIT	단말기 초기상태 복구명령	사용안함	지정한 ADDRESS 번지에 상태 값을 저장. <표 2> 참조 단말기가 초기상태이면 시간초과가 발생함
PRINT	프린터 출력명령	사용안함	지정한 ADDRESS 번지에 상태 값을 저장. <표 2> 참조

<표 1> Easy Check ATM TS-171 통신 드라이버의 쓰기 명령어 종류와 내용

상태 값	내용	비고
0	초기상태(통신 안함)
1	정상 통신
2	쓰기 수행 중
3	통신에러 (시간 초과, NAK 수신 등)
4	승인 결과를 기다리는 중	CREDIT 명령일 때만

<표 2> Easy Check ATM TS-171 통신 드라이버의 쓰기 상태 값 및 내용

저장위치	저장내용		저장 메모리	비고
ADDRESS + 0	쓰기 상태 값 (<표 2> 참조)		WORD/DWORD/FLOAT
ADDRESS + 1	승인전문 코드		WORD/DWORD/FLOAT와STRING 메모리	1= 신용승인, 2 = 신용 당일취소 3= 신용 반품환불, 4 = IC 신용 승인, 5 = IC 신용당일취소, 6 = IC 신용반품환불, 7 = 현금영수증 승인, 8 = 현금영수증 취소, 9 = 현금영수증 자진발급승인, 10 = 수표조회, 11 = MSR카드 요청/응답, 12 = CAT으로부터 마지막 수신 거래자료를 재전송 요청, 13 = CAT에 보관된 마지막 거래자료를 Clear하도록 요청, 0 = 새로운(추가된) 승인코드.
ADDRESS + 2	응답코드			0 = 정상, 기타 = Error.
ADDRESS + 3	WORD/DWORD/FLOAT 메모리 : 승인(합계) 금액 STRING 메모리 : TID 문자열			응답코드가 Error( 0 이 아니면)이면 모든 값을 0 (WORD/DWORD/FLOAT 메모리) 또는 빈칸(STRING 메모리) 으로 설정한다.
ADDRESS + 4	WORD/DWORD/FLOAT 메모리 : 봉사료 STRING 메모리 : WCC 문자열(1자리)
ADDRESS + 5	WORD/DWORD/FLOAT 메모리 : 부가세 STRING 메모리 : 카드번호 문자열
ADDRESS + 6	할부/현금/권종(2자)	STRING 메모리에만 저장
ADDRESS + 7	승인(합계) 금액 문자열
ADDRESS + 8	봉사료 문자열
ADDRESS + 9	부가세 문자열
ADDRESS + 10	승인 번호 문자열(12자)
ADDRESS + 11	승인 일시 문자열(12자)
ADDRESS + 12	발급사 코드 문자열(3자)
ADDRESS + 13	카드사 명 문자열(20자)
ADDRESS + 14	가맹점 코드 문자열(12자)
ADDRESS + 15	매입사 코드 문자열(3자)
ADDRESS + 16	매입사 명 문자열(20자)
ADDRESS + 17	POS 거래번호(20자)
ADDRESS + 18	DSC 구분 문자열(1자)

<표 3> Easy Check ATM TS-171 통신 드라이버의 CREDIT 쓰기 명령어의 승인 결과 값 저장위치와 내용

<표 4>는 Easy Check ATM TS-171 통신 드라이버의 PRINT 쓰기를 위한 제어문자 입력 방법이다.

구분

내용

비고

파일이름

작업폴더\SCAN\PrintData_%03d.ini

%03d = 000 ~ 255 사이의

Extra2 값으로 파일명 구분

제어문자 입력방법

1. 지정된 제어문자를 사용. (사용 설명서 참조)

2. 빈 라인은 한 줄의 빈칸으로 입력.

3. 한 라인에 출력될 내용은 한 줄에 입력.

4. ASCII 형식으로 입력.

5. ASCII 이외의 통신코드는 ‘/’ 문자 뒤에 16진수 숫자를 입력한다. 예) /02 = STX

6. ‘/’ 문자의 입력은 ‘//’ 와 같이 입력한다.

<표 4> Easy Check ATM TS-171 통신 드라이버의 PRINT 쓰기를 위한 제어문자 입력방법

설정 예1)

PORT : 0 STATION : 0 ADDRESS : 0050 EXTRA1 : CREDIT EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Easy Check ATM TS-171 장비에 출력(입력한 값)한 값으로(부가세 10%) 신용카드 승인요청을 수행(일시불)하고 결과 값을 50번 WORD/DWORD/FLOAT/STRING 메모리부터 저장한다.

설정 예2)

PORT : 0 STATION : 0 ADDRESS : 0150 EXTRA1 : PRINT EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 ‘작업폴더\SCAN\PrintData_002.ini’ 파일에 입력된 프린터 제어문자를 읽어서 0 번 포트에 연결된 Easy Check ATM TS-171 장비에 전송하여 프린터 한다. 프린터 결과 값은 150번 WORD/DWORD/FLOAT/STRING 메모리에 저장(<표 2>와 같은 형식)한다.

3. Easy Check ATM TS-171 장비의 통신케이블 연결

Easy Check ATM TS-171 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.

통신케이블 연결

Easy Check ATM TS-171 장비에 제공되는 USB 케이블(을 컴퓨터 측에 연결하고 USB Serial Serial 드라이버(제조사에서 제공하는)를 설치한다.

<그림 3>은 Easy Check ATM TS-171 장비와 Easy Pad의 모습이다.

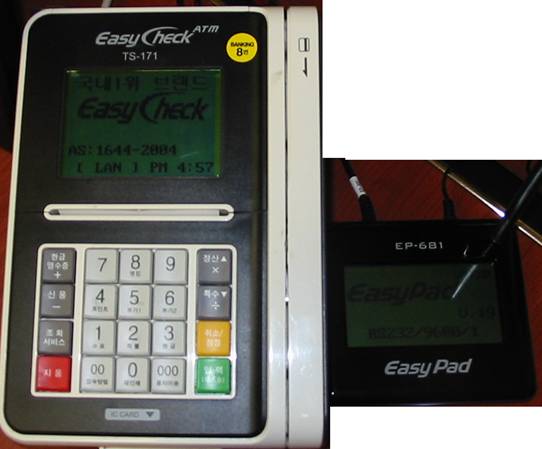

<그림 3> Easy Check ATM TS-171 장비와 Easy Pad의 모습

기본 전원연결

Easy Check ATM TS-171 장비의 전원 입력부에 모델에 따라 적합한 AC 기본전원을 연결한다.
