ELVIC 프로토콜

1. 읽기 설정

<그림1>은 아시아계전㈜ ELVIC Power Meter와 통신을 위한 프로토콜 설정 예이다.

참고) ELVIC은 기본적으로 MODBUS 프로토콜을 사용한다.

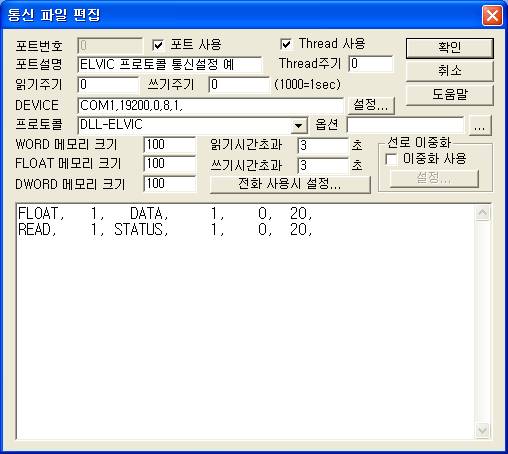

             <그림 1> ELVIC 프로토콜 통신설정 예

<그림 1>의 DEVICE 설정은 통신포트(COM1), 통신속도(19200), 패리티비트(0), 데이터비트(8), 스톱비트(1), 순으로 입력한다.

ELVIC의 통신속도(300, 600, 1200, 2400,4800, 9600, 19200 … )와 패리티 비트(0, 1, 2), 스톱비트(1, 2) 등은 Power Meter 설정에 따라 달라진다.

또한 통신연결을 485 형식으로 사용할 때는 TxRTS, RxECHO, 50000(읽기 RTS 시간), 50000(쓰기 RTS 시간)을 지정하여 주어야 통신이 가능(485카드에 따라 RTS 시간 등의 설정이 다르다)하다.

ELVIC 시리즈의 통신속도, Parity, Data, Stop Bit 는 Power Meter의 조작 스위치로 변경할 수 있다.

읽기 설정 방법

1)      스테이션 : ELVIC Power Meter의 Station 번호. (1 ~ 255)

2)      읽을 종류 : 읽을 데이터 종류.

DATA – 기본 Analog Data 읽기, ( <표 1>, <표 2> 참조 )

STAUTS – 계전기 상태(Digital Input) 값 읽기, ( <표 3>, <표 4> 참조 )

WORD – Modbus 프로토콜의 WORD 데이터 읽기, (WORD 단위로 데이터 정렬)

FLOAT – Modbus 프로토콜의 FLOAT 데이터 읽기. (FLOAT 단위로 데이터 정렬)

3)      읽을 시작주소 : ELVIC Power Meter의 장비 Address (DATA, STATUS 읽기 종류) 또는 Modbus Address.

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 크기: 읽을 크기. (<표 1> ~ <표 4> 참조)

DATA 읽기 종류의 메모리 저장내용과 저장위치는 다음과 같다.

<표 1> ELVIC 1번 Address의 DATA 읽기 메모리 저장위치와 내용

<표 2> ELVIC Address별 DATA 읽기 메모리 저장위치와 내용

<표 3> ELVIC 1번 Address의 STATUS(Digital Input) 읽기 메모리 저장위치와 내용

<표 4> ELVIC Address별 STATUS(Digital Input) 읽기 메모리 저장위치와 내용

또한 <그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

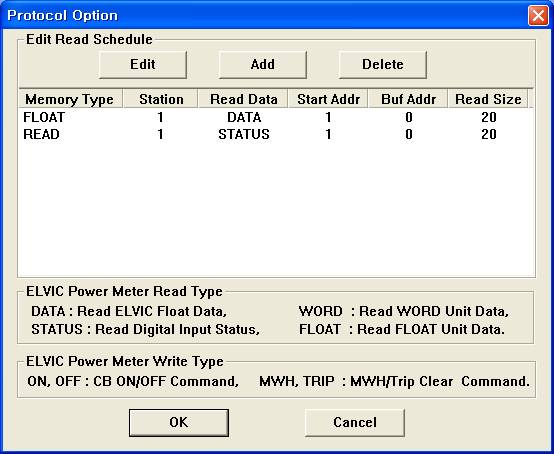

<그림 2> ELVIC 프로토콜 의 옵션 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

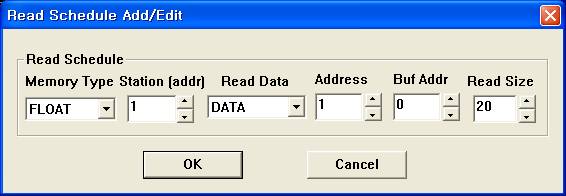

<그림 3> ELIVC 프로토콜 의 READ 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 프로토콜 옵션 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력으로 Power Meter 상태 값(reset 등)을 설정하거나 CB ON/OFF 등의 제어를 할 수 있다.

디지털 출력 TAG 설정 시 필요한 요소

1) PORT           연결된 PORT 번호

2) STATION      장비의 Station 번호. (1 ~ 255) ELVIC Address 와는 다름.

3) Address      ELVIC 출력번지. 10진수 address 번지 사용. (0 ~ 65535)

Extra1이 ON, OFF, MWH, TRIP : ELVIC Power Meter의 장비 Address.

Extra1이  ADDR : 실제 출력 번지.

4) Extra1          출력하고자 하는 내용.

ON : CB ON 출력 명령. (REMOTE 로 설정되었을 경우만 가능),

OFF : CB OFF 출력 명령. (REMOTE 로 설정되었을 경우만 가능),

MWH : WMH Clear(Reset) 출력 명령,

TRIP : TRIP Clear(Reset) 출력 명령,

ADDR : 실제 Address 를 입력하여 통신출력.

5) Extra2          사용안함.

예1) Station : 1  Address : 0001  Extra1 : ON, EXTRA2 : 빈칸으로 설정하고 ON (FF00h 값을 출력) 디지털 출력을 하면 1번 Station, 1번 ELVIC Power Meter의 CB를 ON 시킬 수 있다. (REMOTE 상태일 경우에만)

예2) Station : 1  Address : 0001  Extra1 : OFF, EXTRA2 : 빈칸으로 설정하고 ON (FF00h 값을 출력) 디지털 출력을 하면 1번 Station, 1번 ELVIC Power Meter의 CB를 OFF 시킬 수 있다. (REMOTE 상태일 경우에만)

예3) Station : 1  Address : 0002  Extra1 : MWH, EXTRA2 : 빈칸으로 설정하고 ON (FF00h 값을 출력) 디지털 출력을 하면 1번 Station, 2번 ELVIC Power Meter의 MWH 를 Clear 시킬 수 있다.

예4) Station : 2  Address : 0003  Extra1 : TRIP, EXTRA2 : 빈칸으로 설정하고 ON (FF00h 값을 출력) 디지털 출력을 하면 2번 Station, 3번 ELVIC Power Meter의 TRIP 를 Clear 시킬 수 있다.

아날로그 출력 설정법

아날로그 출력은 WORD 데이터 값을 Power Meter에 전송한다.

아날로그 출력 TAG 설정 시 필요한 요소는 디지털 출력태그 설정요소와 동일하고 출력 값만 다르다.

3. 통신케이블 연결 및 전원연결

ELVIC Power Meter과 LCC 통신 Station 과의 통신케이블 연결법

ELVIC Power Meter 뒷면 단자대의 (<그림 4> 참조) COMM+, COMM- 단자와 LCC 통신 Station SCP1 소켓의 2번(+), 3번(-) 선을 직렬로 연결(<그림 7> 참조)하고 양쪽 종단에 100옴 저항을 연결한다.

ELVIC Power Meter 측            LCC 통신 Station 측

COMM + --------------------------- SCP1의 2번 단자 (위에서 2번째 핀)

COMM- ---------------------------  SCP1의 3번 단자 (위에서 3번째 핀)

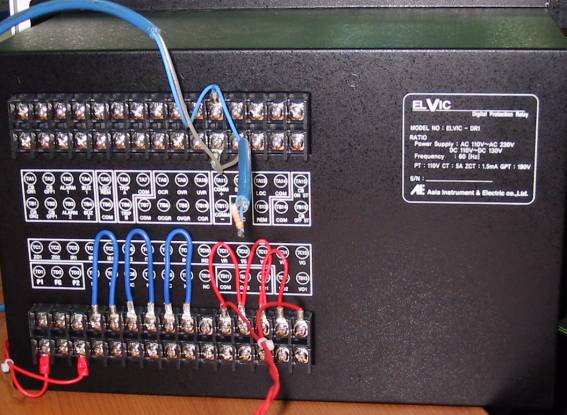

<그림 4> ELVIC Power Meter의 뒷면 단자대

ELIVC Power Meter의 기본 전원 연결) <그림 4>의 P1 과 P2에 기본전원을 연결한다. (AC 100 ~ 230V)

LCC 통신 Station의 전원 연결) <그림 5>와 같이 통신 Station 에 AC 220V 전원을 연결한다.

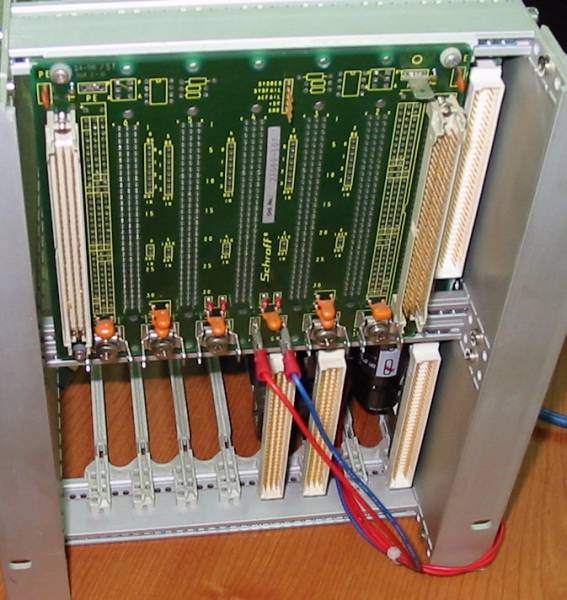

<그림 5> LCC 통신 Station의 뒷면

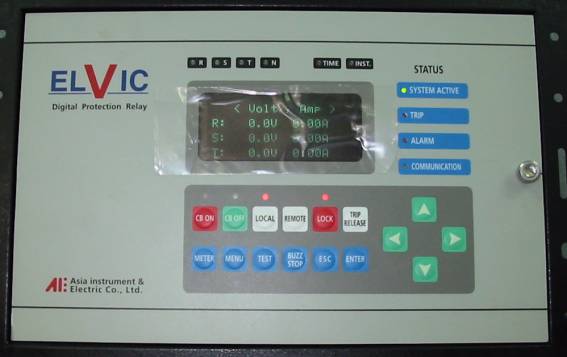

<그림 6> ELVIC Power Meter의 앞면

컴퓨터와 LCC 통신 Station 간의 통신 케이블 연결) <그림 7>의 SCP 3 에 RS-232C 통신케이블을 연결한다. (일반 232C 시리얼 케이블)

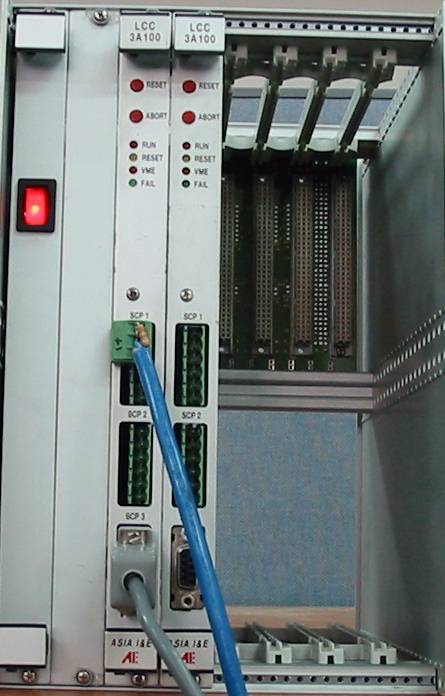

<그림 7> LCC 통신 Station의 앞면

TCP/IP 통신을 위한 장비연결

ELVIC 장비를 TCP/IP (또는 UDP/IP) 통신으로 사용할 경우는 <그림 8>과 같은 시리얼 -> Ethernet 통신 컨버터를 연결할 수 있다.

시리얼 -> Ethernet 통신 컨버터를 사용할 경우에는 프로토콜 종류는 ‘DLL-ELVIC’ 를 사용하고 DEVICE 설정을 TCP/IP, IP번호, 서버스포트 번호 순으로 입력하여 통신을 할 수 있다.

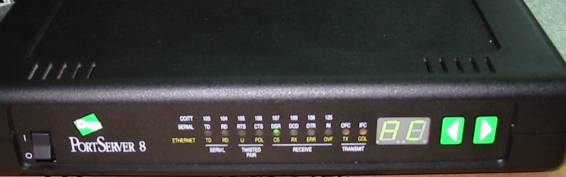

<그림 8> Port Server 시리얼 -> Ethernet 통신 컨버터

Meter Address, 통신속도 설정

ELVIC Power Meter 의 앞면 조작 버턴으로(<그림 6> 참조) Power Meter Address(1 ~ 247), 통신속도 등을 설정할 수 있다.
