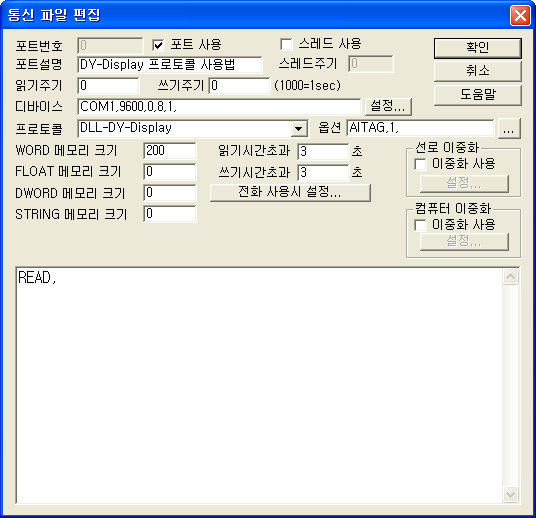

다음은 상황판 프로토콜인 Display를 사용하여 SCAN파일을 구성한 예이다.
DEVICE 의 통신 속도는 9600, 0, 8, 1.로 고정되어 있다.
DY Display 는 디스플레이 전용 Protocol이므로 READ 한 줄만 있으면 된다. 다른 프로토콜과 특이한 점은 프로토콜 옵션에 2라는 숫자가 있는데 이것은 2초마다 한번씩 상황판 데이터를 보내준다는 뜻이다. 실제 아날로그 출력 시 상황판 데이터가 바로 변하는 것이 아니라 데이터를 모아서 몇 초마다 한번씩 출력하게 되어 있다. 이것은 그 초를 말한다. (1~60까지 설정가능)
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
상황판의 디지털 출력은 없다.
아날로그 출력 설정법
아날로그 출력은 수치 값을 컨트롤러에 쓰는 것을 말한다.
아날로그 출력 TAG 설정 시 필요한 두 가지
1) PORT 컨트롤러가 연결된 PORT 번호
2) ADDRESS 출력하고자 하는 주소 0000 = 제1지역 표시값0001 = 제2지역 표시값0002 = 제3지역 표시값......0050 = 제51지역 표시값0051 = 제52지역 표시값
PORT:0 ADDRESS:0048, 이라고 설정하고 운전하면 제49지역의 표시값을 바꿀 수 있다.
