동영 (DY_CPU1) GRAPHIC 컨트롤러의 통신속도는 9600, 0, 8, 1,로 되어 있다.
DY_CPU의READ 작성형식
DY_CPU GRAPHIC 컨트롤러는 쓰기 전용 이므로 읽기방법 작성은 READ, 한 줄만 있으면 된다.

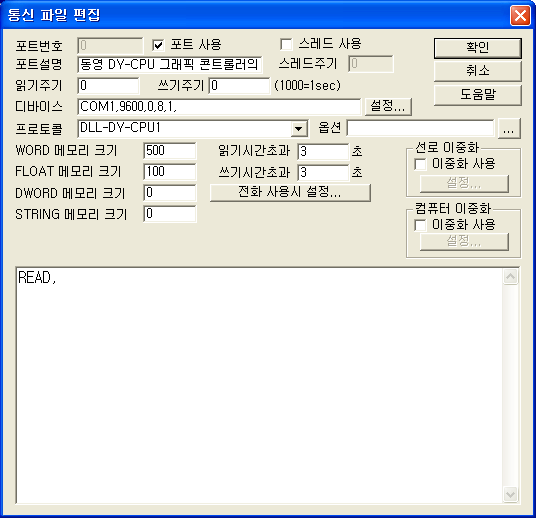

DY_CPU 통신파일 작성 예
동영 (DY_CPU1) GRAPHIC 컨트롤러의 통신속도는 9600, 0, 8, 1,로 되어 있다.
프로토콜 옵션에 아날로그 출력메터의 수를 1 ~ 32개 사이에서 지정할 수 있다. (기본 메터 수 : 32 개)
DY_CPU 의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.
2) STATION : 컨트롤러에 설정된 출력 어드레스(0 ~ 9).
3) ADDRESS : 출력위치(0000 ~ 0127). 128 개 디지털 램프의 순서번호.
4) EXTRA1 : 실제 출력 구분. GO – 저장된 내용을 컨트롤러로 출력, 기타 – 메모리에 저장.
5) EXTRA2 : LAMP 상태 설정. 0 또는 1 은 RUN, STOP 출력, 기타 – ALARM(후리킹), STOP.
설정 예1)
Port : 0, Station : 0, Address : 0000, EXTRA1 : 빈칸, EXTRA2 : 0 이라고 설정하고 디지털 출력을 하면 0번 GRAPHIC 컨트롤러의 첫 번째 램프의 메모리 값을 RUN 또는 STOP으로 바꿀 수 있다.
설정 예2)
Port : 0, Station : 0, Address : 0001, EXTRA1 : 빈칸, EXTRA2 : 3 이라고 설정하고 디지털 출력을 하면 0번 GRAPHIC 컨트롤러의 두 번째 램프의 메모리 값을 ALARM(후리킹) 또는 STOP으로 바꿀 수 있다.
설정 예3)
Port : 0, Station : 0, Address : 0002, EXTRA1 : GO, EXTRA2 : 0 이라고 설정하고 디지털 출력을 하면 0번 GRAPHIC 컨트롤러의 세 번째 램프의 메모리 값을 RUN 또는 STOP으로 바꾸고, 현재까지 저장된 0번 컨트롤러의 128개의 메모리를 한꺼번에 컨트롤러에 출력한다.
DY_CPU 의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 5 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.
2) STATION : 컨트롤러에 설정된 출력 어드레스(00 ~ 99).
3) ADDRESS : 출력번지(0000 ~ 0031). 32 개의 아날로그 출력번지.
4) EXTRA 1 : 실제 출력 구분. GO – 저장된 내용을 컨트롤러로 출력, 기타 – 메모리에 저장.
5) EXTRA 2 : 소수점 위치. (0 ~ 3)
설정 예1)
Port : 0, Station : 0, Address : 0000, EXTRA1 : 빈칸, EXTRA2 : 0 이라고 설정하고 아날로그 출력을 하면 0번 GRAPHIC 컨트롤러의 0 번지 숫자 표시기의 메모리 값을(소수점 없이) 저장한다.
설정 예2)
Port : 0, Station : 0, Address : 0002, EXTRA1 : 빈칸, EXTRA2 : 2 이라고 설정하고 아날로그 출력을 하면 0번 GRAPHIC 컨트롤러의 3 번지 숫자 표시기의 메모리 값을 소수점 2 자리로 저장한다.
설정 예3)
Port : 0, Station : 0, Address : 0019, EXTRA1 : 빈칸, EXTRA2 : 1 이라고 설정하고 아날로그 출력을 하면 0번 GRAPHIC 컨트롤러의 19 번지 숫자 표시기의 메모리 값을 소수점 1 자리로 저장하고, 현재까지 저장된 0번 GRAPHIC 컨트롤러의 메모리를 한꺼번에 출력한다.
