DIESSEL 프로토콜

1. 읽기 설정

다음은 독일의 DIESSEL 사에서 만든 DIESSEL 3-Components in-line Blending System 컨트롤러의 읽기 설정 예 인데 DEVICE 의 통신 속도 등은 컨트롤러에서 설정한 값(2400, 2, 8, 1)으로 맞춘다.

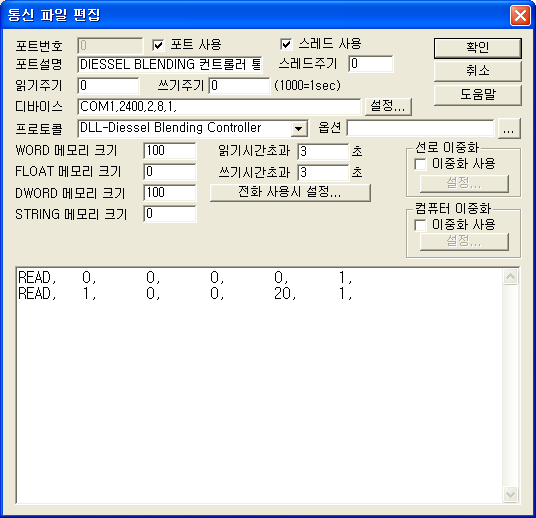

DIESSEL 프로토콜의 통신파일 작성 예

프로토콜 옵션에는 설정값 출력 전/후의 통신 대기시간을 msec 단위로(1/1000 초) 입력한다.

DISSEL 컨트롤러의 읽기 설정 예.

<표 1> DISSEL 컨트롤러의 읽기 설정 예

1)      스테이션 : DIESSEL의 스테이션 번호. (0 ~ 9)

2)      읽을종류: 사용안함. (0 으로 고정)

3)      읽을 주소 : 사용안함. (0 으로 고정)

4)      메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치.

5)      읽는 크기: 한번에 읽어올 항목갯수.(13개로 고정 <표 2> 참조)

READ 예)

READ,   0,    0,    0,    0,   1,

READ,   1,     0,    0,   20,  1,

<표 2> 읽어온 메모리저장위치 및 내용

<표 2>에서 하나의 읽기 명령(READ, FLOAT, DWORD)으로 13개 값을 읽어와서 각각의 메모리에 저장하므로 읽기 명령의 저장위치는 최소한 13개 이상 간격을 두어야 한다.

2. 쓰기 설정

디지털 출력 설정법

디지털 출력 TAG 설정 시 필요한 4 가지

1)  PORT     연결된 PORT 번호            0 ~ 255

2)  Station    DIESSEL 스테이션 번호    0 ~ 9

3)  Extra 1    실제 출력방법      S (운전출력) 만 사용

4)  Extra 2    Recepe 번호      1 ~ 16

예1)      Station : 0, Extra1 : S, Extra2: 1, 으로 설정하고 디지털 출력을 하면 DISSEL 컨트롤러의 0번 스테이션의 1번 Recepe 를 (기타 설정값은 아날로그 출력으로 설정) 운전/정지(ON/OFF) 할 수 있다.

아날로그 출력 설정법

아날로그 출력 TAG 설정 시 필요한 5 가지

1)  PORT     연결된 PORT 번호            0 ~ 255

2)  Station    DIESSEL 스테이션 번호    0 ~ 9

3)  Address 설정값 내용 번호지정        0 : clear count 1 : ack dis 2 : program no 3 : step no 4 : step 4) alcohol out 5 : part of additive 6 : alcohol in7 : preselection quantity

4)  Extra 1    실제 출력여부      S : 설정된 값을 컨트롤러에 출력, 기타 : 설정값 만 Setting

5)  Extra 2    Recepe 번호      1 ~ 16

예1) Station: 1, Address: 0006  Extra1: 빈칸, Extra2 : 1 라고 설정하고   아날로그 값을 출력하면 Alcohol in 값을 지정할 수 있다. Extra1 값이 S 가 아니면 아날로그 출력명령을 하면 설정값만 바뀐다.

예2) Station: 1, Address: 0000  Extra1: S, Extra2 : 1 라고 설정하고 아날로그 값을 출력하면 Recepe 1 번 으로 설정된 내용을 DIESSEL 컨트롤러에 출력한다.
