DB DATA READ/WRITE 통신 드라이버

DB DATA READ/WRITE 는 범용 데이터베이스 인  SQL Server, ORACLE 등의 데이터를 통신 프로그램으로 읽어오기 위한 드라이버이다.

중요) DB DATA READ/WRITE 드라이버를 사용하기 위해서는 DB_DATA_RW.exe 프로그램을 실행하여 3절의 내용을 설정해야 합니다.

1. 읽기 설정

<그림 1>은 DB DATA READ/WRITE 통신 드라이버를 사용할 때의 통신설정 예이다.

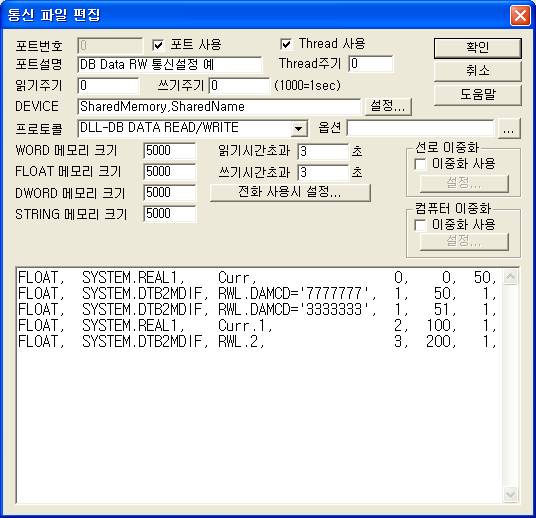

             <그림 1> DB DATA READ/WRITE 의 통신설정 예

<그림 1>의 DEVICE 부분은 디바이스 종류 ( SharedMemory 로 고정 ), 메모리 이름 ( SharedName ) 순으로 입력한다.

읽기 설정 방법

1) 테이블 이름 : 데이터베이스의 테이블 이름

2) 읽을 컬럼 이름/ 검색 WHERE 문장 또는 Where 문장 파일번호 : 읽을 컬럼 이름과 검색 WHERE 문장 또는 컬럼, Where 문장 파일이름을 . ( 점 )으로 구분하여 입력.

( WHERE 문장이 없을 경우는 읽을 컬럼만 입력 )

3) 읽을 종류 : 0 = 현재 값 읽기,

1 = 과거 데이터베이스 값 읽기, ( Historical )

2 = 저장된 Where 문장 파일 자료에 의한 현재 값 읽기,

3 = 저장된 Where 문장 파일 자료에 의한 과거 데이터베이스 값 읽기. ( Historical )

4) 메모리 저장 위치 : 읽은 값을 저장할 메모리 번지. ( 0 ~ 9999 )

5) 읽는 크기: 읽을 크기.

현재 값 읽기 ( 0 ) = 1 ~ 1980,

과거 데이터베이스 값 읽기 ( 1 ) = 1 ~,

저장된 Where 문장 파일 자료에 의한 현재 값 읽기 ( 2 ) = 1 ~ 1980,

저장된 Where 문장 파일 자료에 의한 과거 데이터베이스 값 읽기 ( 3 ) = 1 ~ 1980.

참고) 컬럼 명과 Where 문장 파일은 ‘작업디렉토리\SCAN\whereDefine0000 ~ 9999.ini 이다.

그러므로 컬럼 명과 Where 문장 파일번호는 위의 0 ~ 9999 중에서 입력한다.

만약 파일 내용에 컬럼 명을 빈칸으로 설정하면 읽기에서 입력한 컬럼 명으로 데이터를 읽는다.

읽을 컬럼 명과 Where 문장을 파일에 입력하는 방법

읽을 종류 2, 3 은 저장된 Where 문장의 자료를 읽어와서 데이터베이스와 통신하여 현재 값/과거 값을 가져오는 구조로 되어 있다.

Where 문장을 파일에 입력하는 방법은 다음과 같다.

1)      파일이름은 ‘작업디렉토리\SCAN\whereDefine0000 ~ 9999.ini 로 고정되어 있다.

2)      하나의 읽을 컬럼 명과 Where 문장은 한 줄에 입력한다.

3)      컬럼 명, Where 문장 순으로 , ( 콤마 )로 구분하여 입력한다.

4)      2개 이상의 Where 조건을 입력하려면 & 문자로 구분한다. ( 최대 9개 까지 )

5)      일반적인 데이터베이스 Where 문장의 숫자 값에 붙는 ‘ ( 따옴표 )는 붙이지 않는다.

6)      입력 가능한 컬럼 명, Where 문장의 줄 수는 1 ~ 1980 개 이다.

7)      입력 줄 수가 읽을 크기가 된다.

8)      만약 컬럼 명을 빈칸으로 설정하면 읽기 방법에서 입력한 컬럼 명으로 데이터를 읽는다.

입력 예1) 현재 값 테이블 Where 문장의 예

Curr, Tag=dir & WriteValue = 345 & bWriteRun = 123

Curr, Tag=push1 & WriteValue = 1 & bWriteRun = 4

Curr, Tag=push2 & WriteValue = 2 & bWriteRun = 5

Curr, Tag=push3 & WriteValue = 4 & bWriteRun = 6

입력 예2) 과거 값 테이블 Where 문장의 예

RWL, DAMCD=7777777 & IQTY = 1.000 & RSRT = 12345.678

RWL, DAMCD=2333333 & IQTY = 2.000

RWL, DAMCD=3433333 & IQTY = 3.000

RWL, DAMCD=4433333

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 방법을 설정할 수 있다.

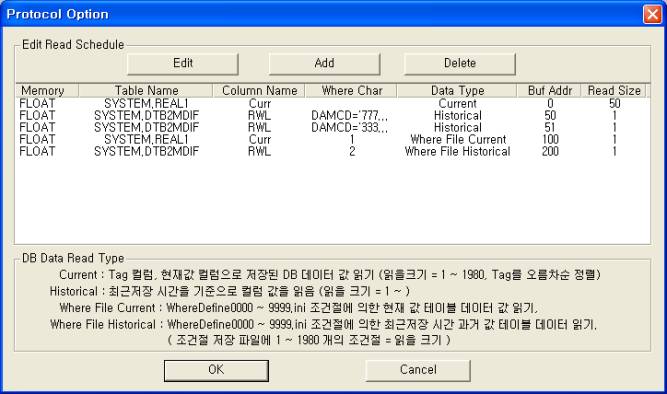

<그림 2> DB DATA READ/WRITE 드라이버의 통신 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

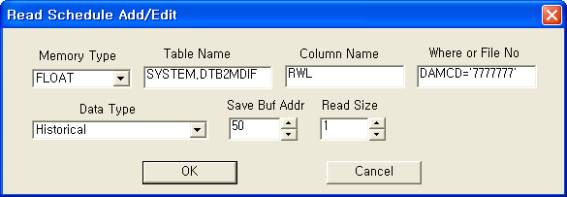

<그림 3> DB DATA READ/WRITE 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 설정을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

현재 개발된 DB DATA READ/WRITE 통신 드라이버는 쓰기를 지원하지 않는다.

3. DB DATA READ/WRITE 통신 드라이버를 위한 실행 프로그램 설정

DB DATA READ/WRITE 드라이버를 사용하기 위해서는 DB_DATA_RW.exe 프로그램을 실행하여 다음과 같은 내용을 설정하여야 합니다.

주의) DB_DATA_RW.exe 프로그램은  .NET Framework 1.1 이상 버전이 설치되어 있어야 실행 가능하다.

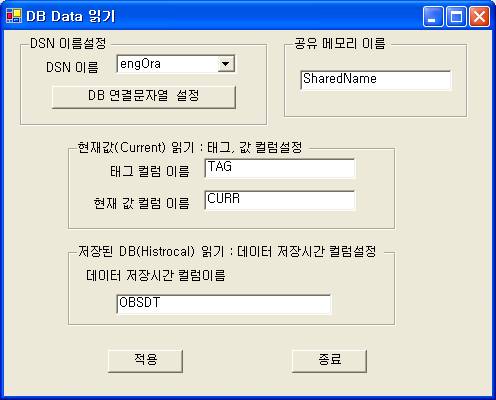

<그림 4> DB_DATA_RW.exe를 실행한 예

1) 프로그램 설치 폴더의 DB_DATA_RW.exe 프로그램을 실행하면 <그림 4>와 같은 화면이 나타난다.

2) <그림 4>에서 DSN 이름을 콤보 리스트에서 설정한다.

3) DSN 이름의 설정은 버턴을 누르면 나타나는 <그림 5>의 대화상자에서 추가/수정/삭제할 수 있다.

4) <그림 6>은 <그림 5>에서 추가/수정 버턴을 눌러서 나타나는 DSN 설정대화상자로서 DSN, 데이터베이스 종류, Connection String 등을 설정 예에 따라 입력한다.

5) <그림 4>의 공유 메모리 이름을 통신 프로그램의 통신파일 편집에서 설정한 문자열을 입력한다.

6) 현재 값 읽기를 위한 데이터베이스의 태그이름 컬럼과 현재 값 이름 컬럼을 입력한다.

7) 또한 저장된 데이터베이스 읽기를 위한 데이터 저장시간 컬럼 이름을 입력한다.

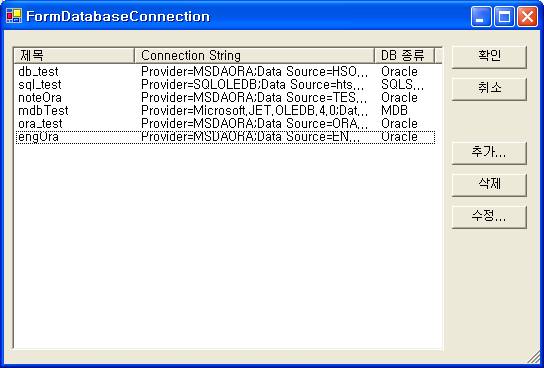

<그림 5> DSN 연결설정 대화상자의 예

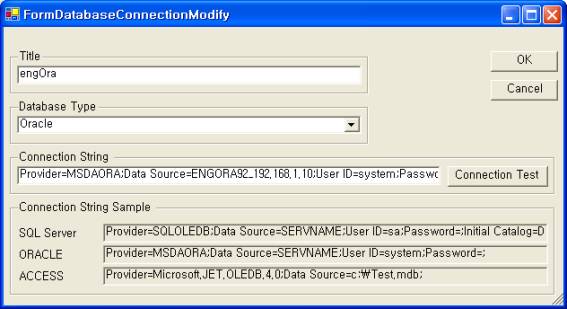

<그림 6> DSN 연결설정을 위한 입력 대화상자의 예

DB_DATA_RW 실행파일 다운로드) 압축(ZIP)파일 또는 실행파일 ( 웹 등에서는 ‘다른 이름으로 대상 저장’ 등을 사용하여 다운로드 )
