CSS Tech McTc 통신 드라이버

McTc는 CSS Technologies 사의 Modulated Current Technology Controller( 도금 관련 장비 )와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 CSS Tech McTc 통신 드라이버를 사용할 때의 통신설정 예이다.

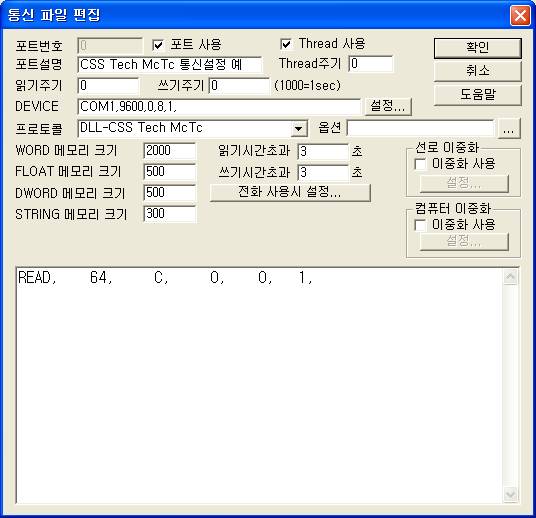

             <그림 1> CSS Tech McTc 의 통신설정 예

<그림 1>의 DEVICE 부분은 장비와 연결된 통신포트 ( COM1 ), 설정된 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 입력한다.

읽기 설정 방법

1) 스테이션 : 0 ~ 255 사이의 스테이션

2) 읽을 종류 : C = 전류 ( current  : 실제 값 = 읽은 값 x 2 ) 값 읽기, Q = 컨트롤러 상태 값 읽기 ( <표 1> 참조 ),

3) 읽을 시작주소 : 사용안함

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치. ( 0 ~ 9999 )

5) 읽는 크기: 읽을 크기. ( 항상 1로 설정, 실제 읽은 데이터 크기 및 내용은 <표 1>, <표 2> 참조 )

주의) CSS Tech McTc 드라이버의 읽기 명령으로 읽은 값은 WORD, FLOAT, DWORD, STRING 의 지정 번지에 같이 저장된다.

또한 C 명령어로 읽은 전류 값은 실제 값 / 2 한 값이다. 즉 실제 값은 읽은 값 x 2를 해야 한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

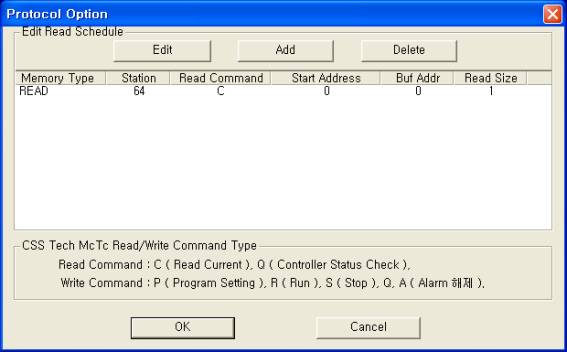

<그림 2> CSS Tech McTc 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

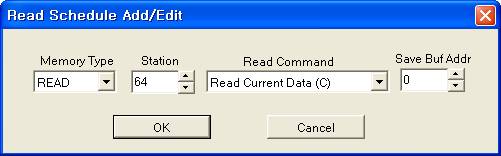

<그림 3> CSS Tech McTc 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

디지털/아날로그 출력명령으로 데이터의 읽기/쓰기를 할 수 있다.

디지털 출력 설정법

디지털 출력 설정은 아날로그 출력과 설정방법은 동일하고 출력 값만 ( 0 , 1 ) 다르다.

아날로그 출력 설정법

아날로그 출력으로 데이터의 읽기와 설정 값을 출력할 수 있다.

아날로그 출력 TAG 설정 시 필요한 요소

1) PORT           CSS Tech McTc 통신 드라이버를 설정한 포트번호. ( 0 ~ 255 )

2) STATION      0 ~ 255번 사이의 스테이션 번호.

3) Address      P, C, Q, A 의 읽기 명령 : 읽은 값을 저장할 메모리 위치,

기타 : 사용안함.

4) Extra1          명령어. ( <표 2> 참조

C, Q, A, P, R, S 중의 하나

5) Extra2          사용안함,

예1) Station : 64  Address : 0050  Extra1 : C, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 64번 McTc 장비의 전류 값을 읽어서 50번지 WORD/DWORD/FLOAT 메모리에 읽은 데이터를 저장한다.

예2) Station : 65  Address : 0000  Extra1 : P, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 65 McTc 장비의 Program 번호를 ( 1 ~ 15번 중에서 ) 설정한 값으로 지정할 수 있다.

예3) Station : 65  Address : 0000  Extra1 : R, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 65 McTc 장비를 RUN 시킬 수 있다.

예4) Station : 65  Address : 0000  Extra1 : S, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 65 McTc 장비를 STOP 시킬 수 있다.

예5) Station : 65  Address : 0010  Extra1 : A, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 65 McTc 장비를 Alarm 을 해제 시키고 해제 결과를 10번지 WORD/DWORD/FLOAT 메모리에 저장한다.

3. CSS Tech McTc 의 통신 케이블 연결

RS-422 통신 케이블 연결

CSS Tech McTc 장비의 J20  RS-422단자에 컴퓨터 측의 RS-422 T+, T-, R+, R- 단자를 다음과 같이 연결한다.

컴퓨터 측                                          McTc의 422 단자측

Tx+  -------------------------------------- R+

Tx-  -------------------------------------- R-

Rx+  -------------------------------------- T+

Rx-  -------------------------------------- T-

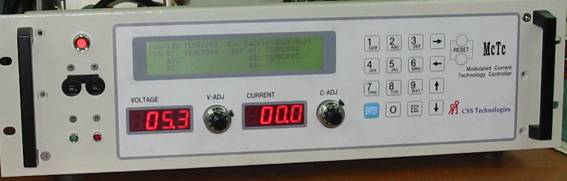

<그림 4> CSS Tech McTc  장비의 모습

4. CSS Tech McTc 의 스테이션 설정

CSS Tech McTc 장비의 7개의 Dip 스위치로 스테이션을 변경할 수 있다.
