CORELEX PAN 콘트롤러는 국내의 ㈜코아렉스에서 개발/판매하는 전력선을 이용한 통신 제어기이다.
아래 <그림 1>은 CORELEX PAN 콘트롤러의 통신설정 예이다.

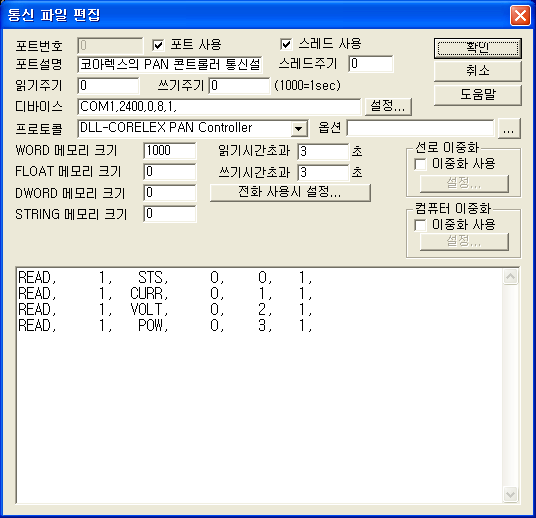

<그림 1> CORELEX PAN 콘트롤러의 통신설정 예
<그림 1>에서 통신 DEVICE는 PAN 콘트롤러와 연결된 통신포트(COM1), 통신속도(2400), Parity Bit(0), Data Bit(8), Stop Bit(1), TxRTS, RXON, 30000(RTS End Read DELAY : 컴퓨터에 따라 다르게 조절), 30000 RTS End Read DELAY : 컴퓨터에 따라 다르게 조절)을 입력하고 통신 프로토콜은 DLL-CORELEX PAN Controller를 설정한다.
CORELEX PAN 프로토콜의 READ 작성 형식
MCORELEX PAN 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) ID ADDRESS – CORELEX PAN 콘트롤러에 설정한 ID 번지(0 ~ 255).
2) Read Data Type – 읽을 종류를 지정.
STS, 기타 : 릴레이 상태 값 읽기,
CURR : 전류 실효치 읽기,
VOLT : 전압 실효치 읽기,
POW : 전력값 읽기.
3) 읽을 주소 – 사용안함. (0 으로 고정)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 번지 (0 ~ ).
5) 읽는 크기 : 워드 단위의 읽을 크기. (1 로 고정)
READ 작성 예)
READ, 1, STS, 0, 0, 1,
READ, 1, CURR, 0, 1, 1,
READ, 1, VOLT, 0, 2, 1,
READ, 1, POW, 0, 3, 1,
또한 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서 READ 스케쥴을 작성할 수 있다.

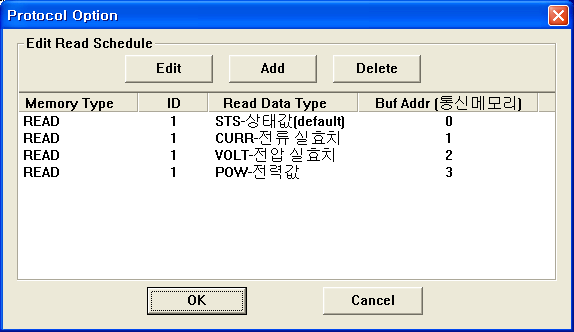

<그림 2> CORELEX PAN의 프로토콜 옵션 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여
READ 스케쥴을 작성한다.

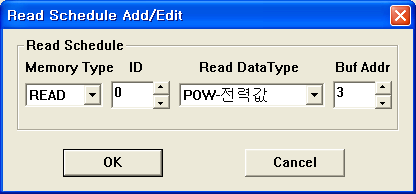

<그림 3> CORELEX PAN 프로토콜 READ 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 프로토콜 옵션 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
출력은 SCAN File과 상관없이 PLC의 직접 ADDRESS에 쓴다.
CORELEX PAN 프로토콜의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : PAN 콘트롤러에 연결된 통신 포트번호.
2) STATION : CORELEX PAN 콘트롤러에 설정한 ID 번지(0 ~ 255).
3) ADDRESS : 쓰기 내용이 STS, CURR, VOLT, POW 일 때 읽은 데이터 값을 저장할 번지 입력. (10진수)
4) EXTRA1 : 쓰기 내용을 설정
빈칸, 기타 – 릴레이 ON/OFF 출력,
RST, RESET – PAN 콘트롤러 리셋,
STS : 릴레이 상태 값 읽기,
CURR : 전류 실효치 읽기,
VOLT : 전압 실효치 읽기,
POW : 전력값 읽기.
5) EXTRA2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA1 : 빈칸, EXTRA2 : 빈칸, 으로 설정하고 디지털 출력을 하면 PAN 1번 ID 콘트롤러의 릴레이를 제어(ON/OFF)할 수 있다.
설정 예2)
PORT : 0 , STATION : 3, ADDRESS : 0000, EXTRA1 : RST, EXTRA2 : 빈칸, 으로 설정하고 디지털 출력을 하면 PAN 3번 ID 콘트롤러 모듈을 리셋(ON/OFF 둘 다 리셋됨) 시킬 수 있다.
설정 예3)
PORT : 0 , STATION : 1, ADDRESS : 0012, EXTRA1 : STS, EXTRA2 : 빈칸, 으로 설정하고 디지털 출력을 하면 PAN 1번 ID 콘트롤러의 릴레이 상태 값을 읽어서(ON/OFF 동일) 12번 WORD 통신 메모리에 저장한다.
설정 예4)
PORT : 0 , STATION : 3, ADDRESS : 0123, EXTRA1 : VOLT, EXTRA2 : 빈칸, 으로 설정하고 디지털 출력을 하면 PAN 3번 ID 콘트롤러의 전압 실효치를 읽어서(ON/OFF 동일) 123번 WORD 통신 메모리에 저장한다.
CORELEX PAN 프로토콜의 아날로그 출력 설정법
아날로그 출력 TAG 설정 내용과 사용법은 디지털 출력 설정과 동일하다.
* CORELEX PAN 콘트롤러와 통신을 위한 RS-232C 통신케이블 연결
CORELEX PAN 콘트롤러와 컴퓨터간의 통신은 기본적으로 RTS 신호를 사용하므로 Tx, Rx, Ground, RTS 신호선이 연결된 통신케이블(즉 RS-232C FULL 배선한 케이블)을 사용하여야 통신이 가능하다.
