CIM1000 Card Machine은 국내 Kytronics Corp.,Ltd 의 카드 Reader/Writer 장비와 통신을 위한 드라이버이다.
<그림 1>은 CIM1000 Card Machine 통신 드라이버의 통신파일 편집 예이다.

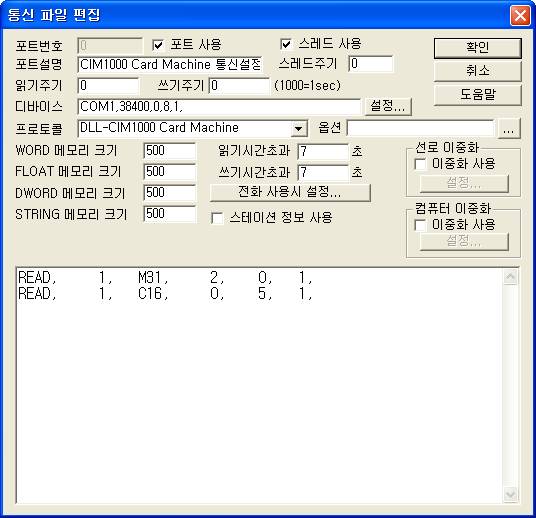

<그림 1> CIM1000 Card Machine 드라이버의 통신파일 편집 예
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(38500), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
CIM1000 Card Machine의 통신속도는 9,600 ~ 57,600 으로 설정(기본 = 38,400)할 수 있고 패리티 등은 0, 8, 1, 로 고정되어 있다.
CIM1000 Card Machine 통신 드라이버의 읽기 형식
CIM1000 Card Machine 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함.
2) 읽기 명령어 – C11, C12, C13, C16, C21, C23, C24, C52, M31, M35, R31, R36, R61, U31, U41 중에서 입력.( <표 1> 참조 )
3) 읽을 주소 – 읽기 명령어에 따라 설정. ( <표 1> 참조 )
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. (항상 1로 설정, <표 1> 참조)
읽기 예
READ, 1, M31, 2, 0, 1,
READ, 1, C16, 0, 5, 1,
<표 1>은 CIM1000 Card Machine 통신 드라이버 읽기 명령어의 종류와 내용이고 <표 2>는 CIM1000 Card Machine 통신 드라이버의 에러번호와 내용이다.
명령어 |
명령어 내용 | 읽은 값 통신 메모리 저장위치 |
읽을 주소 |
비고 |
C11 |
장비의 모델 읽기 | 저장위치 + 2 : 모델번호를 STRING 메모리에만 저장 |
사용안함 (0으로 설정) |
모든 읽기/쓰기 명령어의 저장위치 + 0 : 읽기 상태 저장위치 + 1 : 에러 번호 를 저장한다.
읽기 상태 : 0 = 정상, 1 = 읽기 에러, 2 = 읽기 중 에러 번호 : 0 = 정상, 기타 = <표 2>참조 |
C12 |
장비의 Firmware 버전 읽기 | 저장위치 + 2 : 버전번호를 STRING 메모리에만 저장 |
||
C13 |
Stacker 상태읽기 | 저장위치 + 2 : Stacker 상태 0 = 정상, 1 = 경고, 2 = Stacker 비었음 |
||
C16 |
Card 위치읽기 | 저장위치 + 2 : Card 위치 Sensor 값 Bit 0 ~ bit 7 = Sensor 1 ~ Sensor 7 |
||
C21 |
RTC IC 읽기 | 저장위치 + 2 ~ 4 : 년, 월, 일 저장위치 + 5 ~ 7 : 시, 분, 초 |
||
C23 |
Capture Time 읽기 | 저장위치 + 2 : Capture Time 0 = Non, 1 ~ 6 = 10 ~ 60 Sec |
||
C24 |
Retry Count 읽기 | 저장위치 + 2 : Retry Count 0 = Non, 1 ~ 3 = 1 ~ 3 Retry |
||
C52 |
장비의 모듈버전 읽기 | 저장위치 + 2 : 모듈버전 정보를 STRING 메모리에만 저장 |
0 = Controller, 1 = MSRW, 2 = RFU |
|
M31 |
Magnetic Card 읽기 | 저장위치 + 2 : WORD/DWORD/FLOAT/STRING 메모리에 읽은 Track 데이터를 저장 |
1 ~ 3 = 1 ~ 3 Track |
|
M35 |
Magnetic Card 모든 Track 읽기 | 저장위치 + 2 : WORD/DWORD/FLOAT/STRING 메모리에 1번 Track 데이터를 저장 저장위치 + 3 ~ 4 : 2 ~ 3번 Track 데이터를 저장 |
사용안함 (0으로 설정) |
|
I21 |
IC Card 읽기 | 저장위치 + 2 : 읽은 데이터 의 첫 Byte 데이터 STRING 메모리에 읽은 문자열 저장 저장위치 + 3 ~ : 읽은 데이터 2~ Byte 데이터(ATR) |
||
R31 |
RF Card 읽기 | 저장위치 + 2 : 읽은 Block 의 첫 Byte 데이터 STRING 메모리에 16Byte 문자열 저장 저장위치 + 3 ~ 17 : 읽은 Block 의 2~16 Byte 데이터 |
0 ~ 63, 주소 / 4 = sector, 주소 % 4 = Block |
|
R36 |
RF Card Sector 별 읽기 | 저장위치 + 2 : 읽은 0 Block 의 첫 Byte 데이터 STRING 메모리에 16Byte 문자열 저장 저장위치 + 3 ~ 17 : 읽은 0 Block 의 2~16 Byte 데이터 저장위치 + 18 : 읽은 1 Block 의 첫 Byte 데이터 STRING 메모리에 16Byte 문자열 저장 저장위치 + 19 ~ 33 : 읽은 1 Block 의 2~16 Byte 데이터 저장위치 + 34 : 읽은 2 Block 의 첫 Byte 데이터 STRING 메모리에 16Byte 문자열 저장 저장위치 + 35 ~ 49 : 읽은 2 Block 의 2~16 Byte 데이터 |
0 ~ 15 = sector 번호 |
|
R61 |
RF Card Detect 값 읽기 | 저장위치 + 2 : RF Card Serial Number(DWORD 단위) |
사용안함 |
|
U31 |
Mifare Ultra Light Card 읽기 | 저장위치 + 2 : 읽은 Page 의 첫 Byte 데이터 STRING 메모리에 16Byte 문자열 저장 저장위치 + 3 ~ 17 : 읽은 Page 의 2~16 Byte 데이터 |
0 ~ 15 = Page 번호 |
|
U41 |
Mifare Ultra Light Card Serial Number 읽기 |
저장위치 + 2 ~ 8 : Serial Number 데이터(Byte 별) STRING 메모리에 7Byte 문자열 저장 |
사용안함 |
<표 1> CIM1000 Card Machine 통신 드라이버의 읽기 명령어 종류와 내용
에러번호 |
에러 내용 |
2001h |
Not Defined Command. |
2002h |
Unavailable Command. |
2003h |
Invalid Communication Frame. |
2004h |
Card is Jammed. |
2005h |
No Card. |
2006h |
Card Present. Please Eject Card. |
2007h |
Machine is Busy. |
2008h |
RTC Time Error. |
2009h |
Two or More Card Exist. |
200Bh |
Card Error(MSRW...). |
2100h |
Dispenser Error. |
2101h |
Dispenser Communication Error. |
2104h |
No Cards at Stacker. |
2200h |
The MS Reader/Writer That Cannot Use in This Model. |
2201h |
MSRW Communication Error. |
2202h |
MSRW Write Error. |
2203h |
MSRW Read Error. |
2204h |
IC Card Contact Error. |
2209h |
No Data on The Magnetic Card. |
2300h |
Unavailable RF Module. |
2301h |
RF Module Communication Error. |
2302h |
RF Module Authentication Error. |
2303h |
RF Card Write Error. |
2304h |
RF Card Read Error. |
2305h |
RF Card Detect Error. |
2306h |
RF Card Value Error. |
2400h |
Unavailable FLASH Memory. |
<표 2> CIM1000 Card Machine 통신 드라이버의 에러번호와 내용
CIM1000 Card Machine 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/STRING 메모리에 동일한 값(저장형식만 다름, 일부 읽기는 저장 메모리가 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

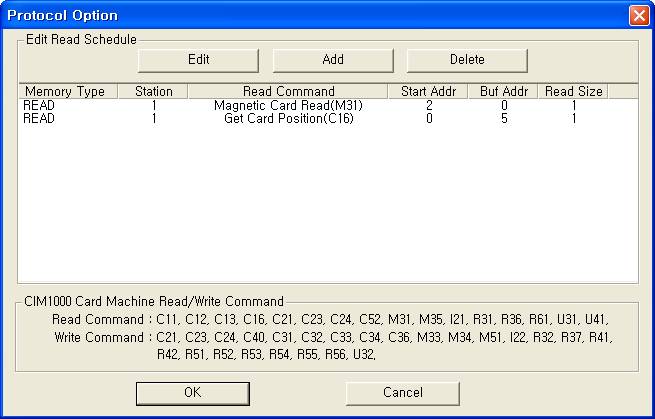

<그림 2> CIM1000 Card Machine 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

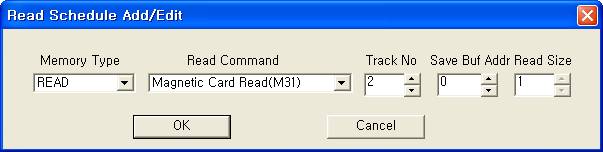

<그림 3> CIM1000 Card Machine 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
CIM1000 Card Machine 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 특정 명령어의 데이터 값 읽기 파일번호를 설정. (<표 3> 참조)
3) ADDRESS <표 1>(읽기 명령어 일 때)의 읽을 주소와 <표 3>(쓰기 명령어 일 때)의 Address 값을 설정.
4) Extra1 <표 1>의 읽기 명령어 또는
C21, C23, C24, C40, C31, C32, C33, C34, C36, M33, M34, M51, I22, R32, R37, R41, R42, R51, R52, R53, R54, R55, R56, U32 중에서 입력.
5) Extra2 읽기/쓰기 상태 값, 에러 번호, 읽은 값 저장을 위한 시작 메모리 번지.
<표 3>은 CIM1000 Card Machine 통신 드라이버 쓰기 명령어의 종류와 출력인자 설정범위 이고 <표 4>는 쓰기 데이터를 파일에서 가져오는 명령어 및 쓰기 데이터 작성방법이다.
명령어 |
명령어 내용 | STATION 설정범위 | Address 설정범위 | 출력 값 | 비고 |
C21 |
RTC IC 읽기/쓰기 | 사용안함 | 1 = 컴퓨터 현재시간으로 쓰기, 2 = RTC 읽기(<표 1> 참조) |
사용안함 | 모든 읽기/쓰기 명령어의 저장위치+0 : 읽기 상태 저장위치+1 : 에러 번호 를 저장한다.
읽기 상태 : 0 = 정상, 1 = 읽기 에러, 2 = 읽기 중 에러 번호 : 0 = 정상, 기타 = <표 2>참조 |
C23 |
Capture Time 읽기/쓰기 | 1 = Capture Time 쓰기, 2 = Capture Time 읽기(<표 1> 참조) |
Address = 1 일 때0 = NON, 1 ~ 6 = 10 ~ 60 Sec |
||
C24 |
Retry Count 읽기/쓰기 | 1 = Retry Count 쓰기, 2 = Retry Count 읽기(<표 1> 참조) |
Address = 1 일 때0 = NON, 1 ~ 3 = 1 ~ 3 회 |
||
C40 |
BUZZ Setting | 0 = Continue, 1 ~ 100 = 1 ~ 100 회 |
1 = ON, 2 = OFF |
100 ~ 10000 = 100 ~ 10000 mSec ON/OFF Time |
|
C31 |
Stacker 로부터 Card 삽입 | 사용안함 | 사용안함 | 1 = MSRW, 2 = IC, 3 = RF | |
C32 |
Card 삽입(이동) | ||||
C33 |
앞쪽으로 Card를 이동 | 사용안함 | |||
C34 |
Bin Box로 Card 배출 | ||||
C36 |
앞쪽으로 Card 이동 후 배출 | ||||
M33 |
Magnetic Card 쓰기 | M33.xxx : 사용안함(xxx 쓸 문자열) M33:파일번호(<표 4> 참조) |
1 ~ 3 = 1 ~ 3 Track | ||
M34 |
Stacker 로부터 Card를 삽입 후 Magnetic Card 쓰기 |
M34.xxx : 사용안함(xxx 쓸 문자열) M34:파일번호(<표 4> 참조) |
|||
M51 |
Magnetic Head Cleaning | 사용안함 | 사용안함 | ||
I22 |
IC Card 데이터 쓰기 | 파일번호(<표 4> 참조) | |||
R32 |
Block 단위 RF Card 쓰기 | 0 ~ 47 Address / 3 = sector(0 ~ 15), Address % 3 = Block(0 ~ 2) |
|||
R37 |
Sector 단위 RF Card 쓰기 | 0 ~ 15 = Sector | |||
R41 |
RF Card Increase Balance | 사용안함 | 0 ~ 47 Address / 3 = sector(0 ~ 15), Address % 3 = Block(0 ~ 2) |
DWORD 단위의 Index 값 | |
R42 |
RF Card Decrease Balance | ||||
R51 |
Secret Key 변경 | 파일번호(<표 4> 참조) | 0 ~ 15 = Sector | 사용안함 | |
R52 |
모든 Sector Secret Key 변경 | 사용안함 | |||
R53 |
Secret Key Index 선택 | 사용안함 | 1 = A Key, 2 = B Key | ||
R54 |
Secret Key를 다른 Key로 변경 | 파일번호(<표 4> 참조) | 0 ~ 15 = Sector | 사용안함 | |
R55 |
Key Set 번호로 Secret Key변경 | 0 ~ 15 = Sector | 0 ~ 2 = Key Set 0 ~ 2 | ||
R56 |
모든 Sector를 Key Set 번호로 Secret Key변경 |
사용안함 | 0 ~ 2 = Key Set 0 ~ 2 | ||
U32 |
Mifare Ultra Light Card 쓰기 | 사용안함 | 0 ~ = Page No. | DWORD(4 Byte) 단위의 출력 값 |
<표 3> CIM1000 Card Machine 통신 드라이버 쓰기 명령어의 종류와 출력인자 설정범위
| 명령어 | 파일명 |
작성방법 |
| M33 | 작업폴더\SCAN\MT_WRITE%03d.ini, %03d = 파일번호( Station ) |
1줄의 문자열 데이터, 입력 예) 12345ABCDE |
| M34 | ||
| I22 | 작업폴더\SCAN\IC_WRITE%03d.ini, %03d = 파일번호( Station ) |
1줄의 콤마로 구분된 16진수 Byte 데이터(최대 262개) 입력 예) 2A, 3B, 55, 65, 5D, 4A, |
| R32 | 작업폴더\SCAN\RF_WRITE%03d.ini, %03d = 파일번호( Station ) |
1줄의 콤마로 구분된 16진수 16 Byte 데이터 입력 예) 2A, 3B, 55, 65, 5D, 4A, 01, 14, 25, …. |
| R37 | 3줄의 콤마로 구분된 16진수 16 Byte 데이터 입력 예) 2A, 3B, 55, 65, 5D, 4A, 01, 14, 25, …, 3A, 4B, 55, 25, 1D, 4A, 01, 14, 25, …, 5A, 6B, 45, 35, 5D, 4A, 01, 14, 25, …, |
|
| R51 |
작업폴더\SCAN\RF_KEY%03d.ini, %03d = 파일번호( Station ) |
1줄의 콤마로 구분된 16진수 12 Byte 데이터 (Key A : 6 Byte, Key B : 6Byte) 입력 예) 21, 32, 5B, 6D, 52, 4A, 01, 14, 25, …, |
| R52 | ||
| R54 | 1줄의 콤마로 구분된 16진수 16 Byte 데이터 (Key A : 6 Byte, Access : 4 Byte, Key B : 6Byte) 입력 예) 21, 32, 5B, 6D, 52, 4A, 01, 14, 25, …, |
|
| R55 | 1줄의 콤마로 구분된 16진수 12 Byte 데이터 (Key A : 6 Byte, Key B : 6Byte) 입력 예) 21, 32, 5B, 6D, 52, 4A, 01, 14, 25, …, |
|
| R56 |
|
<표 4> 쓰기 데이터를 파일에서 가져오는 명령어 및 쓰기 데이터 작성방법
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : C31 EXTRA2 : 10 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 CIM1000 Card Machine 의 Stacker로부터 카드를 삽입한다.(읽기 상태는 10번지, 에러상태는 11번지 WORD/DWORD/FLOAT 메모리에 보관)
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : C36 EXTRA2 : 20 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 CIM1000 Card Machine 에 삽입된 카드를 앞쪽으로 이동 후 배츨한다.(읽기 상태는 20번지, 에러상태는 21번지 WORD/DWORD/FLOAT 메모리에 보관)
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0002 EXTRA1 : M33.12345 EXTRA2 : 40 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 CIM1000 Card Machine 에 삽입된 카드의 2번 Track에 ‘12345’ 의 데이터를 쓴다.(읽기 상태는 30번지, 에러상태는 31번지 WORD/DWORD/FLOAT 메모리에 보관)
설정 예4)
PORT : 0 STATION : 3 ADDRESS : 0002 EXTRA1 : M33 EXTRA2 : 40 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 CIM1000 Card Machine 에 삽입된 카드의 2번 Track에 ‘작업폴더\SCAN\MT_WRITE03.ini’ 파일의 첫 줄에 입력된 문자열 데이터를 쓴다.(읽기 상태는 30번지, 에러상태는 31번지 WORD/DWORD/FLOAT 메모리에 보관)
CIM1000 Card Machine 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.
통신케이블 연결
<그림 4>와 같은 CIM1000 Card Machine 장비의 RS-232C 단자에 일반적인 RS-232C 통신 케이블을 연결한다.

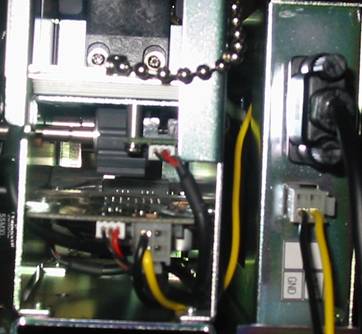

<그림 4> CIM1000 Card Machine 장비에 통신 케이블, 기본전원 등을 연결한 모습
기본 전원연결
<그림 4>와 같은 CIM1000 Card Machine 장비의 전원 입력부에 24V DC 기본전원을 연결한다.
<그림 5>는 CIM1000 Card Machine 장비의 모습이다.

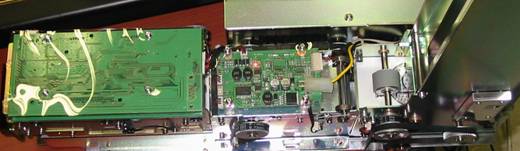

<그림 5> CIM1000 Card Machine 장비의 모습
