CHINO DB1000/1000F 는 일본 CHINO 사의 Digital Indicator 컨트롤러와 통신을 위한 드라이버이다.

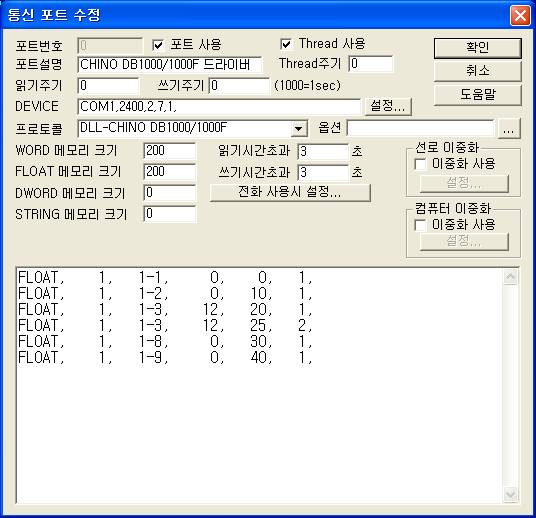

<그림 1>은 CHINO DB1000/1000F 통신 드라이버의 통신설정 예이다.
<그림 1> CHINO DB1000/1000F 드라이버의 통신 설정 예
<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 2400 ), 패리티 비트 ( 2 ), 데이터 비트 ( 7 ), 정지 비트 ( 1 ), 순으로 장비에 설정된 값을 입력한다.
CHINO DB1000/1000F 컨트롤러의 통신속도는 75 ~ 9600 중에서 설정할 수 있고 패리티 비트 등은 2, 7, 1,로 고정되어 있다.
참고) CHINO DB1000/1000F의 장비번호, 통신속도 등의 설정은 4번 항목을 참고한다.
CHINO DB1000/1000F의 드라이버의 읽기 작성 형식
CHINO DB1000/1000F 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 장비의 스테이션 번호. (RS-232C : 0, RS-422 : 1~99)
2) 읽을 명령어 종류 – 명령어 번호(<표 1> 참조).
1-1 : Real Data 읽기,
1-2 : Execution Parameter 읽기,
1-3 : Individual Setting Parameter 읽기,
1-8 : Status 1 읽기,
1-9 : Status 2 읽기.
3) Parameter Type - 읽을 종류가 1-3 일 때 Parameter Type.
읽을 종류가 1-3 : 11 ~ 25, 25 ~ 41 번의 Parameter Type 번호.
기타 읽을 종류 : 사용안함(0으로 고정)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) Parameter No - 읽을 종류가 1-3일 때 Parameter No.
읽을 종류가 1-3 : 1 ~ 8 번의 Parameter 번호(<표 2> 참조).
기타 읽을 종류 : 사용안함(1로 고정)
읽기 설정 예)
FLOAT, 1, 1-1, 0, 0, 1,
FLOAT, 1, 1-2, 0, 10, 1,
FLOAT, 1, 1-3, 12, 20, 1,
FLOAT, 1, 1-3, 12, 25, 2,
FLOAT, 1, 1-8, 0, 30, 1,
FLOAT, 1, 1-9, 0, 40, 1,
<표 1>은 CHINO DB1000/1000F 통신 드라이버의 읽기 명령어별 읽은 내용 저장위치 위치이다.
읽기 설정으로 장비의 내용을 통신 메모리로 읽어왔을 때의 내용은 통신 프로그램 사용설명서 또는 CHINO DB1000/1000F 모듈 사용설명서를 참조하여 사용한다.
| 명령어 | 내용 |
읽은 내용 저장 위치 |
비고 |
| 1-1 | Real Data Request |
0 : PV 상태 |
0 = Normal 1 = +Over Range 2= -Over Range |
1 : PV 값 |
|
||
2 : SV 번호 |
1 ~ 8 = SV 번호 0 = Remote SV |
||
3 : SV 값 |
|
||
4 ~ 5 : MV1 , MV2 |
|
||
| 1-2 | Execution Parameter Request |
0 : Execution 번호 1 : SV of Execution 2 ~ 4 : Execution P, I, D 5 ~ 8 : Execution AL1 ~ 4 |
|
| 1-3 | Individual
Setting |
Parameter
Type에 따라 |
<표 2> 참조 |
| 1-8 | Status 1 Request |
0 : Execution 번호별 Alarm 상태 |
00 = Alarm Off, 01 = Alarm On. 10 = Alarm Off during waiting |
1 ~ 4 : AL1 ~ 4 상태 |
|
||
5 : PV 에러 상태 6 : Hardware 에러 |
0 = 정상, 1 = 에러 |
||
| 1-9 | Status 2 Request |
0 : 자동/수동 상태 |
0 = 자동, 1 = 수동. |
1 : AT 상태 |
0 = 정상, 1 = AT |
||
2 : Remote/Local 상태 |
0 = Local, 1 = Remote |
||
| <표 1> 읽기 명령어별 읽은 내용 저장위치 | |||
| Parameter Type | Parameter 번호 |
내용 | 읽은 내용 저장 위치 | 비고 |
| 11 | 1 ~ 8 | SV 설정 값 | 0 : SV 번호 1 : SV 값 |
|
| 12 | Alarm 상태 | 0 : Alarm 번호 1 ~ 4 : AL1 ~ 4 |
|
|
| 13 | 설정 PID 값 | 0 : PID 번호 1 ~ 3 : P, I, D 값 |
|
|
| 14 | Output Variables Limit | 0 : Parameter 번호 1 : Output Variables Limit |
|
|
| 15 | Output Higher/Lower Limit | 0 : Parameter 번호 1 ~ 2 : Low/High Limit |
|
|
| 16 | - | Sensor Compensation | 0 : Sensor Compensation 값 |
|
| 17 | Digital Filter | 0 : Digital Filter 값 |
|
|
| 18 | Setting Value Variation Rate | 0 : Setting Value Variation Rate 값 |
|
|
| 19 | Remote Scaling | 0 ~ 1 : MIN/MAX 값 |
|
|
| 20 | Cascade | 0 ~ 1 : Cascade r, b 값 |
|
|
| 21 | Remote Shift | 0 : Remote Shift 값 |
|
|
| 22 | Remote Filter | 0 : Remote Filter 값 |
|
|
| 23 | Transmission Type, Transmission Scale | 0 : type | 0 = SV, 1 = PV, 2 = MV |
|
| 1 ~ 2 : Scale Min/max 값 |
|
|||
| 24 | 2nd Output P | 0 : 2nd Output P 값 |
|
|
| 25 | 2nd Output Gap | 0 : 2nd Output Gap 값 |
|
|
| 30 | Measuring Input Unit | 0 : Input Type 번호 | <표 3> 참조 | |
| 1 : Unit 번호 | 0 = ℃, 1 = ℉, 2 = K, 3 = %, 4 = BL |
|||
| 31 | CJ INT/EXT | 0 : CJ INT/EXT 값 | 0 = INT, 1 = EXT |
|
| 32 | Linear Scale | 0 ~ 1 : MIN/MAX 값 |
|
|
| 33 | PV Dot | 0 : PV Dot 값 |
|
|
| 34 | Scale Dot | 0 : Scale Dot 값 |
|
|
| 35 | 1 ~ 4 | Alarm Mode, Alarm Dead Band | 0 : Alarm 번호 |
|
| 1 : Alarm 모드 | 0 = DH, 1= DHW, 2 = DL, 3 = DLW, 4 = AH, 5 = AL |
|||
| 2 : Blind Sector 값 |
|
|||
| 36 | - | Dead Band | 0 : Dead Band 값 |
|
| 37 | Pulse Cycle | 0 : Pulse Cycle 값 |
|
|
| 38 | FB Zero Span & Gain | 0 ~ 2 : Zero, Span, Gain 값 |
|
|
| 39 | Output Preset | 0 : Output Preset 값 |
|
|
| 40 | Pv Error Output | 0 : Pv Error Output 값 |
|
|
| 41 | Output Direct/Reverse | 0 : Output Direct/Reverse 값 | 0 = Direct 1 = Reverse |
|
| <표 2> 1-3 읽기 명령어의 Parameter Type별 읽은 내용 저장위치 | ||||
Input Type 번호 |
형태 |
비고 |
1 |
B |
Thermocouple Scale |
2 ~ 3 |
R1 ~ R2 |
|
4 |
S |
|
5 ~ 7 |
K1 ~ K4 |
|
8 ~ 11 |
E1 ~ E4 |
|
12 ~ 15 |
J1 ~ J4 |
|
16 ~ 17 |
T1 ~ T2 |
|
18 |
W5 |
|
19 |
W0 |
|
20 |
NiMo |
|
21 |
AuFe |
|
22 |
NiCr |
|
23 |
PR5 |
|
24 |
PR20 |
|
25 ~ 26 |
Plati1 ~ Plati2 |
|
27 |
U |
|
28 |
L |
|
31 ~ 34 |
10mV, 20mV, 50mV, 100mV |
DC Voltage Current Scale |
35 ~ 36 |
5V, 20mA |
|
41 ~ 45 |
pt100Ω1 ~ pt100Ω5 |
Resistance Thermometer Scale |
46 ~ 50 |
DIN pt100Ω1 ~ DIN pt100Ω5 |
|
51 |
pt50Ω |
|
52 |
pt-Co |
|
| <표 3> Input Type 번호별 Input 형태 | ||
<그림 1> 프로토콜
옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
읽기 형식을 작성할 수 있다.

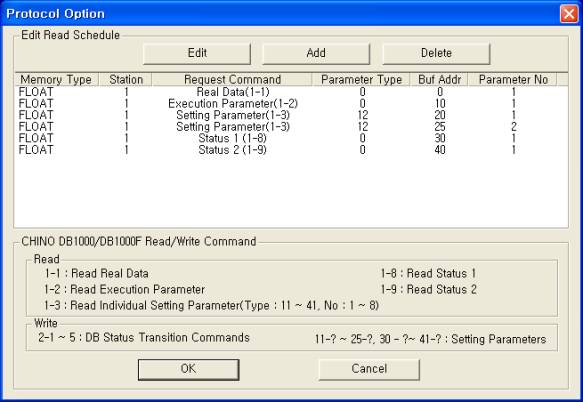

<그림 2> CHINO DB1000/1000F 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

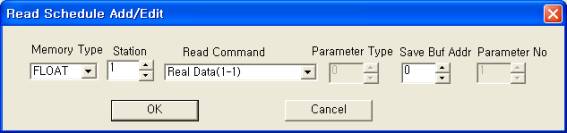

<그림 3> CHINO DB1000/1000F 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 컨트롤러의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기 설정은 아날로그 쓰기와 설정요소 등은 동일하고 출력 값(0, 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호 (COM 번호가 아님)
2) Station 장비의 Station 번호. ( 0 ~ 99 )
0 : RS-232C 연결 시,
1 ~ 99 : RS-422 연결 시.
3) Address 출력 번지, 내용 등. ( <표 4>, <표 5> 참조 )
4) Extra1 출력 명령 종류.
2-1 ~ 2-5 : DB Status Transition 명령어, ( <표 4> 참조 )
11-? ~ 25-?, 30-? ~ 41-? : Individual Parameter Setting. ( ? = 1 ~ 8, <표 5> 참조 )
5) Extra2 사용안함.
주의) DB1000/DB1000F 장비에 출력을 위해서는 해당 MODE가 lock(4번 항목 참조) 되어 있어야 한다.
| 출력 명령 종류(Extra1) | Address | 출력 값 |
출력 내용 |
| 2-1 | 0 : Auto/Man 선택 | 0 = MAN 1 = AUTO |
Auto/Man Swithcing |
| 1 ~ 2 : MV1, MV2 출력 | -4.9 ~ 100.0 |
||
| 2-2 | - | - |
Alarm Reset |
| 2-3 | 0 = Local 1 = Remote |
Remote/Local Switching | |
| 2-4 | 1 ~ 8 |
Execution 번호 선택 | |
| 2-5 | 0 = AT Stop 1 = AT Start |
Auto-Tuning Start/Stop | |
| <표 4> 2-1 ~ 2-5 출력 명령의 설정인자와 내용 | |||
| 출력 명령 종류 (Extra1) |
Address | 출력 내용 | 비고 |
| 11-1 ~ 8 | - | SV 설정 값 | 출력 명령의 1 ~ 8 = Parameter 번호 |
| 12-1 ~ 8 | 0 ~ 3 : AL1 ~ 4 설정 | AL1 ~ AL4 값 | |
| 13-1 ~ 8 | 0 ~ 2 : P, I, D 설정 | P, I 또는 D 값 | |
| 14-1 ~ 8 | - | Output Variables Limit 값 | |
| 15-1 ~ 8 | 0 : Low Limit 설정 1 : High Limit 설정 |
Lower/Higher Limit 값 | |
| 16 | - | Sensor Compensation 값 |
|
| 17 | - | Digital Filter 값 |
|
| 18 | - | Variation Rate 값 |
|
| 19 | 0 : Min 설정 1 : Max 설정 |
Remote Scaling Min/Max 값 |
|
| 20 | 0 : Cascade r 설정 1 : Cascade b 설정 |
Cascade r/b 값 |
|
| 21 | - | Remote Shift 값 |
|
| 22 | - | 값Remote Filter |
|
| 23 | 0 : Transmission Type 설정 | Transmission Type 값 | 0 = SV, 1 = PV, 2 = MV |
| 1 : Scale Min 설정 2 : Scale Max 설정 |
Scale Min/Max 값 |
|
|
| 24 | - | 2nd Output P 값 |
|
| 25 | - | 2nd Output Gap 값 |
|
| 30 | 0 : Input Type 설정 | Measuring Type 값 | <표 3> 참조 |
| 1 : Input Unit 설정 | Input Unit 값 | 0 = ℃, 1 = ℉, 2 = K, 3 = %, 4 = BL |
|
| 31 | - | CJ INT/EXT 값 | 0 = INT, 1 = EXT |
| 32 | 0 : Min 설정 1 : Max 설정 |
Linear Scale Min/Max 값 |
|
| 33 | - | PV Dot 값 |
|
| 34 | - | Scale Dot 값 |
|
| 35-1 ~ 4 | 0 : Alarm 모드 | Alarm Mode 값 | 0 = DH, 1= DHW, 2 = DL, 3 = DLW, 4 = AH, 5 = AL |
| 1 : Blind Sector | Blind Sector 값 | 출력 명령의 1
~ 4 = Parameter(Alarm) |
|
| 36 | - | Dead Band 값 |
|
| 37 | - | Pulse Cycle 값 |
|
| 38 | 0 ~ 2 : Zero, Span, Gain 설정 | FB Zero Span & Gain |
|
| 39 | - | Output Preset 값 |
|
| 40 | - | Pv Error Output 값 |
|
| 41 | - | Direct/Reverse 상태 | 0 = Direct 1 = Reverse |
| <표 5> 11 ~ 41 출력 명령의 설정인자와 내용 | |||
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 2-1 EXTRA2 : 빈칸으로 설정하고 0의 값을 출력하면 1 번 Chino DB1000 장비를 AUTO 상태로 설정할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0001 EXTRA1 : 2-1 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 MV1 값을 변경할 수 있다.
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 13-1 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비, 1번 Parameter 번호의 P 값을 설정할 수 있다.
설정 예4)
PORT : 0 STATION : 1 ADDRESS : 0001 EXTRA1 : 13-3 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비, 3번 Parameter 번호의 I 값을 설정할 수 있다.
설정 예5)
PORT : 0 STATION : 1 ADDRESS : 0002 EXTRA1 : 13-8 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비, 8번 Parameter 번호의 D 값을 설정할 수 있다.
설정 예6)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 16 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Sensor Compensation 값을 설정할 수 있다.
설정 예7)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 21 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Remote Shift 값을 설정할 수 있다.
설정 예8)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 23 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Transmission Type(0 = SV, 1 = PV, 2 = MV)을 설정할 수 있다.
설정 예9)
PORT : 0 STATION : 1 ADDRESS : 0001 EXTRA1 : 23 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Transmission Scale Min 값을 설정할 수 있다.
설정 예10)
PORT : 0 STATION : 1 ADDRESS : 0002 EXTRA1 : 23 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Transmission Scale Max 값을 설정할 수 있다.
설정 예11)
PORT : 0 STATION : 1 ADDRESS : 0001 EXTRA1 : 30 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Input Unit를 설정할 수 있다.
설정 예12)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 35-1 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비, 1번 Parameter 번호의 Alarm 모드를 설정할 수 있다.
설정 예13)
PORT : 0 STATION : 1 ADDRESS : 0001 EXTRA1 : 35-4 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비, 4번 Parameter 번호의 Blind Sector 값을 설정할 수 있다.
설정 예14)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : 38 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Zero 값을 설정할 수 있다.
설정 예15)
PORT : 0 STATION : 1 ADDRESS : 0002 EXTRA1 : 38 EXTRA2 : 빈칸으로 설정하고 아날로그 값을 출력하면 1 번 Chino DB1000 장비의 Gain 값을 설정할 수 있다.
통신 케이블 연결
CHINO DB1000/1000F 장비는 RS-232C 와 RS-422 방식으로 결선할 수가 있는데 <그림 4>는 RS-232C 통신 Cable의 결선방법 이고 <그림 5>는 RS-422 결선방법 이다.

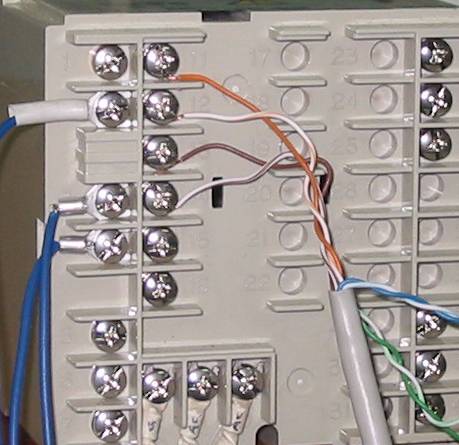

<그림 6>은 DB1000 장비에 RS-422 통신케이블과 기본전원을 연결한 모습이고 <그림 7>은 DB1000 장비 앞면의 모습이다.
DB1000/1000F 측 컴퓨터 측 ( 9 핀 단자 )
11번 단자 (Rx : RD) ------------------------- Tx : SD ( 3 )
12번 단자 (Tx : SD) ------------------------- Rx : RD ( 2 )
13번 단자 (Ground) ------------------------- Ground( 5 )
<그림 4> Chino DB1000/1000F 과 Computer사이의 RS-232C 통신 Cable 연결방법
DB1000/1000F 측 컴퓨터 측 RS-422 단자
11번 단자 (RDA) ------------------------- SDA(T+)
12번 단자 (RDB) ------------------------- SDB(T-)
13번 단자 (SDA) ------------------------- RDA(R+)
14번 단자 (SDB) ------------------------- RDB(R-)
<그림 5> Chino DB1000/1000F 과 Computer사이의 RS-422 통신 Cable 연결방법
<그림 6> Chino DB1000의 통신 케이블( RS-422 )과 기본전원을 연결한 예
기본 전원연결
CHINO DB1000 장비의 기본전원은 <그림 6>의 9번 10번 단자대에 AC 85 ~ 264V 50/60 HZ 을 연결한다.

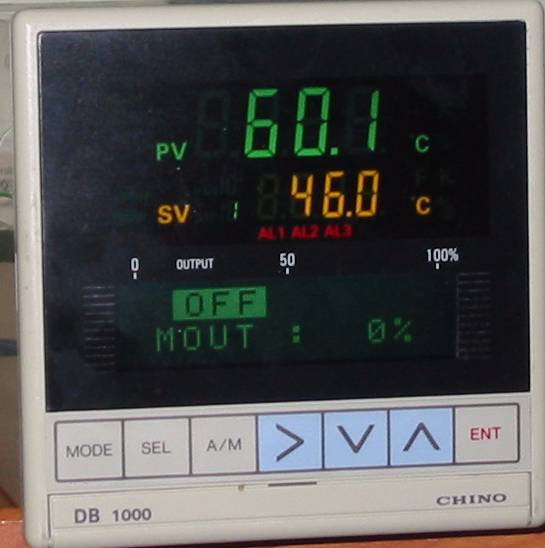

<그림 7> Chino DB1000의 모습
장비 번호 설정
CHINO DB1000/1000F 장비의 앞면 조작버튼으로 다음과 같이 장비 번호를 설정할 수 있다.
1) MODE 버튼을 누르면 화면에 MODE 0 번이 표시된다.
2) 상,하 방향 버튼으로 MODE 7 번을 선택한다.
3) 화면에 lock 표시가 없는 것을 확인한다. 만약 lock 표시가 되어 있으면 해제한다.
4) SEL 버튼을 2번 누르면 COM NUMBER 글자와 장비 번호가 표시된다.
5) 상, 하, 오른쪽 방향 버튼으로 변경할 장비 번호를 설정한다.
6) ENT 버튼을 누른다.
7) MODE 버튼을 2번 눌러서 기본 모드로 돌아간다.
통신 속도 설정
CHINO DB1000/1000F 장비의 앞면 조작버튼으로 다음과 같이 통신 속도를 설정할 수 있다.
1) MODE 버튼을 누르면 화면에 MODE 0 번이 표시된다.
2) 상,하 방향 버튼으로 MODE 7 번을 선택한다.
3) 화면에 lock 표시가 없는 것을 확인한다. 만약 lock 표시가 되어 있으면 해제한다.
4) SEL 버튼을 1번 누르면 BIT RATE 글자와 통신 속도가 표시된다.
5) 상, 하 방향 버튼으로 변경할 통신 속도를 75 ~ 9600 중에서 설정한다.
6) ENT 버튼을 누른다.
7) MODE 버튼을 2번 눌러서 기본 모드로 돌아간다.
설정 모드의 lock 변경 방법
CHINO DB1000/1000F 장비의 앞면 조작버튼으로 각 설정 MODE 의 lock을 다음과 같이 설정할 수 있다.
1) MODE 버튼을 누르면 화면에 MODE 0 번이 표시된다.
2) 상,하 방향 버튼을 눌러 원하는 설정할 MODE 번호를 선택한다.
3) 선택한 MODE 화면의 오른쪽 끝에 lock 글씨가 있는지 확인한다.
4) 글씨가 있는 경우 오른쪽 방향 버튼을 계속 누르고 있으면 lock 글자가 빠르게(처음에는 늦게) 깜박인다.
이런 상태에서 오른쪽 버튼을 놓은 후 다시 오른쪽 버튼을 누르면 lock 글씨가 없어지면서 lock 이 해제된다.
5) 만약 MODE를 선택했을 때 lock 글씨가 없으면 오른쪽 방향 버튼을 누르면 lock 글씨가 나타나면서 lock 상태가 된다.
주의) DB1000/DB1000F 장비에 컴퓨터에서 통신으로 출력을 위해서는 해당 MODE가 lock 되어 있어야 한다.
또한 DB1000/DB1000F 장비의 버튼으로 원하는 설정 값을 변경 시에는 해당 MODE의 lock 가 해제되어야 한다.
