1. 읽기 설정

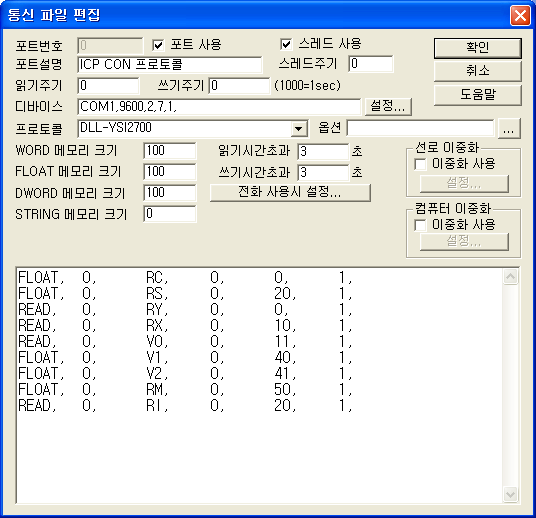

YSI2700 컨트롤러의 읽기설정 예 인데 DEVICE 의 통신 속도 등은 컨트롤러에서 설정한 값으로 맞춘다.
YSI2700 프로토콜 파일의 READ 형식
| READ | Station | 디바이스 종류 |
주소 (사용안함) |
통신메모리 저장 위치 |
읽는크기 (고정) |
| FLOAT, | 0, | RC, | 0, | 0, | 1, |
| FLOAT, | 0, | RS, | 0, | 20, | 1, |
| READ, | 0, | RY, | 0, | 0, | 1, |
| READ, | 0, | RX, | 0, | 10, | 1, |
| READ, | 0, | V0, | 0, | 11, | 1, |
| FLOAT, | 0, | V1, | 0, | 40, | 1, |
| FLOAT, | 0, | V2, | 0, | 41, | 1, |
| FLOAT, | 0, | RM, | 0, | 50, | 1, |
| READ, | 0, | RI, | 0, | 20, | 1, |
1) 스테이션: 현재는 사용안함.
2) 디바이스 종류:RC, RS, RS1 ~ RS9, RY, RX, V0, V1, V2, RM, RI 등.
3) 통신 메모리 저장위치: 읽어온 값을 저장할 스캔 메모리의 위치.
4) 읽는 크기:각 디바이스 별로 고정. (<표 1> ~ <표4> 참조)
| 저장위치 | 내용 | 비고 |
| 저장위치+0 | 통신에러 상태 | 정상 - 0, 에러 1 ~ 9 |
| " + 1 ~ 3 | data report 시, 분, 초 |
|
| " + 4 ~ 6 | data report 월, 일, 년 | 설정에 따라 월,일 위치 바뀜 |
| " + 7 | 온도 | 실수 |
| " + 8 | probe chemistry assignment | 0 - NONE, 0bit - DEC, 1bit _ LAC, ... 10bit - CHOL |
| " + 9 | sample or calibration result | 실수 |
| " + 10 | sample or calibration unit | 0 - NONE, 0bit - mmol/L, 1bit _ mg/L 2bit _ g/L 3bit _ % 4bit – nA |
| " + 11 | error code |
|
<표 1> YSI2700 RC, RS 또는 R1~ R9 디바이스 종류의 저장위치및 내용
| 저장위치 | 내용 | 비고 |
| 저장위치+0 | 통신모드 | 0 - reporting mode, 1- remode control, 2 - none |
| " + 1 | sample status result | 0 - result not sent, 1 - no unsent result |
| " + 2 | calibration status result | 0 - result not sent, 1 - no unsent result |
| " + 3 | machine status | 0bit - Idle in run, 1bit - Processing sample, 2bit - Processing calibration, 3bit - Processing auto cal, 4bit - Processing manual ample, 5bit - Processing precal cycle, 6bit - Processing monitor cycle, 7bit - Processing postcal cycle, 8bit - error abort, 9bit - stabilizing baseline, 10bit - stabilizing calibration, 11bit - stabilizing motors, 12bit - aborting run mode, 13bit - in run mode, 14bit - in standby mode, 15bit - in main menu, 0bit - Idle, |
| " + 4 | remote control status | 1bit - sam command, 2bit - cal command, 3bit - unknown |
<표 2> YSI2700 RY 디바이스종류의 저장위치
| 저장위치 | 내용 | 비고 |
| 저장위치+0 | 통신에러 상태 | 정상 - 0, 에러 1 ~ 9 |
| " + 1 ~ 3 | data report 시, 분, 초 |
|
| " + 4 ~ 6 | data report 월, 일, 년 | 설정에 따라 월,일 위치 바뀜 |
| " + 7 | 사용안함 |
|
| " + 8 | probe chemistry assignment | 0 - NONE, 0bit - DEC, 1bit _ LAC, ... 10bit - CHOL |
| " + 9 | sample or calibration result | 실수 |
| " + 10 | sample or calibration unit | 0 - NONE, 0bit - mmol/L, 1bit _ mg/L 2bit _ g/L 3bit _ % 4bit - nA |
| " + 11 | calibration end time | 15 ~ 90 sec |
| " + 12 | calibration station no | 1 ~ 5 |
<표 3> YSI2700 RM 디바이스종류의 저장위치
| 저장위치 | 내용 | 비고 |
| 저장위치+0 | 통신에러 상태 | 정상 - 0, 에러 1 ~ 9 |
| " + 1 | radix |
|
| " + 2 | date format |
|
| " + 3 | bottle level |
|
| " + 4 | smaple size |
|
| " + 5 | sample station |
|
| " + 6 | cal method |
|
| " + 7 | error flag |
|
| " + 8 | 온도 shift |
|
| " + 9 | time interval |
|
| " + 10 | number of sample between |
|
| " + 11 | cal shift allowed |
|
| " + 12 | autostandby time |
|
| " + 13 | default starting turntable pos |
|
| " + 14 | default starting turntable test tube loads |
|
| " + 15 | turntable fludi detection flag |
|
| " + 16 | monitor station no |
|
| " + 17 | monitor time interval |
|
| " + 18 | monitor precal time |
|
| " + 19 | monitor postcal time |
|
| " + 20 | monitor pump purge time |
|
<표 4> YSI2700 RI 디바이스종류의 저장위치
디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 4 가지
1) PORT 연결된 PORT 번호 0 ~ 255
2) Station 사용안함
3) Address 사용안함 print 상태번지 지정가능
4) Extra 1 디바이스 종류 PC, PS1 ~ PS5, TR0, TR1, TP0, TP1, PA, TN0, TN1 등
예1) Extra1 : TR, 으로 설정하고 디지털 출력을 하면 YSI2700 의 remote control 상태값을 바꿀(ON/OFF) 수 있다.
아날로그 출력 설정법
DPM 컨트롤러에 원하는 출력값을 쓰는 기능이다.
아날로그 출력 TAG 설정 시 필요한 4 가지
1) PORT 연결된 PORT 번호 0 ~ 255
2) Station 사용안함
3) Address 사용안함 print 상태번지 지정가능
4) Extra 1 디바이스 종류 PC, PS1 ~ PS5, TR0, TR1, TP0, TP1, MP, MT, MR, MO, MS, PA, TN0, TN1 등
예1) Extra1: MP, 설정하고 아날로그 값을 출력하면 YSI2700 의 pump purge time 를 바꿀 수 있다.
