YOI-INDI 프로토콜은 국내의 여의 자동화에서 제작한 숫자를 표시하는 출력전용 Digital Indicator 이다.

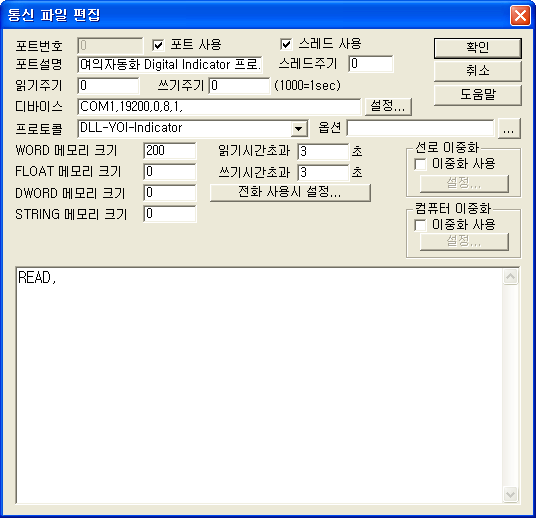

여의 자동화의 Digital Indicator 의 통신속도는 19200, 0, 8, 1 로 설정하면 된다.
Digital Indicator 는 출력전용 카드 이므로 읽기설정은 READ, 한 줄만 있으면 된다.
YOI-INDI 디지털 출력 설정법
숫자표시 전용 컨트롤러 이므로 디지털 출력은 할 수 없다.
YOI-INDI 컨트롤러의 아날로그 출력 설정법
TAG 설정 시 필요한 설정 5 가지
1) PORT : 설정 PORT 번호.
2) STATION : Indicator STATION 번호.
3) ADDRESS : 소수점 자리수. (0 : 소수점 없음, 1 ~ 4 : 소수점 1~ 4자리 표시)
4) EXTRA1 : 출력값 표시형태. (D 또는 d : 출력값 표시, A 또는 a : STATION, T 또는 t : 모든 FND를 표시, R 또는 r : 이전 출력값 표시, 2번째 숫자는 디스플레이 표시 갯수 : 3 ~ 8 예) D4 : 4자리 D6 : 6자리 D8 : 8 자리)
5) EXTRA2 : 색상 또는 깜박(BLINK)임. (1:적색, 2:녹색, 3황색, 4~6:적 녹 황 깜박임)
설정 예)
PORT : 0 STATION : 1 ADDRESS : 2 EXTRA1:D6 EXTRA2:1 이라고 설정하면 0번 포트 1번 STATION의 6자리를 표시할 수 있는 Digital Indicator에 원하는 값을 소수점 2자리로 표시할 수 있다.
