YAMATAKE DCP Series 프로토콜

1. 읽기 설정

아래 <그림 1>은 일본의 YAMATAKE-Honeywell 사에서 개발/판매하는 DCP Series (550 등) 컨트롤러를 사용할 때의 SCAN파일 작성 예이다.

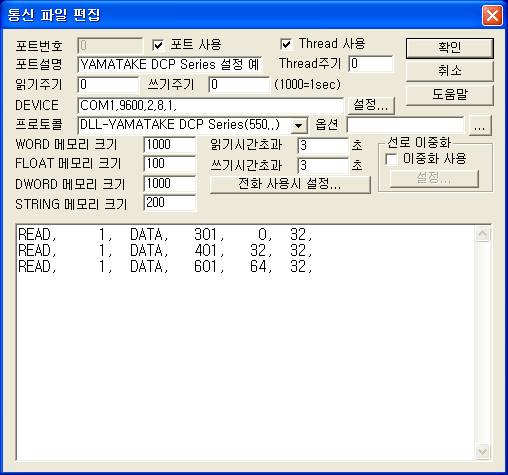

<그림 1> YAMATAKE DCP Series 프로토콜의 통신설정 예

DCP 시리즈 프로토콜의 DEVICE 설정은 통신속도(9600), 패리티(2), 데이터(8), 스톱비트(1) 순으로 컨트롤러에 설정된 값을 입력한다.

YAMATAKE DCP 프로토콜의 읽기 설정 방법

1)     스테이션 : 컨트롤러에 설정된 STATION 번호.

                스테이션 - 0 ~ 255 (하위 바이트), sub 스테이션 – 상위 바이트.

2) 읽을 종류:  읽을 종류.

DATA - 일반 컨트롤러 상태 값 데이터 읽기,

R_FILE – FILE 데이터 읽기.

3) 읽을 시작주소 : 읽을 시작 메모리 번지.

DATA – 읽어올 메모리 시작번지. (<표 1> 또는 컨트롤러 통신 파라메트 테이블 설명서를 참조)

R_FILE – 읽어올 FILE 번호.

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 크기: 한번에 읽어올 항목 수 또는 FILE 의 segment 번호.

DATA – 읽어올 항목 수,

R_FILE – FILE 의 segment 번호.

<표 1> YAMATAKE DCP Series 의 전체 데이터 메모리 번지 (10 진수)

또한 <그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

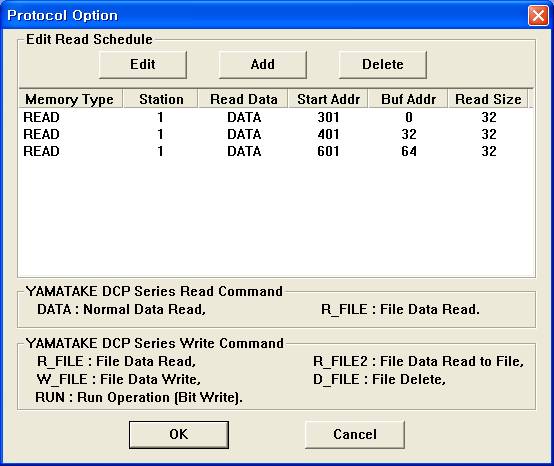

<그림 2> > YAMATAKE DCP Series 프로토콜의 옵션 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

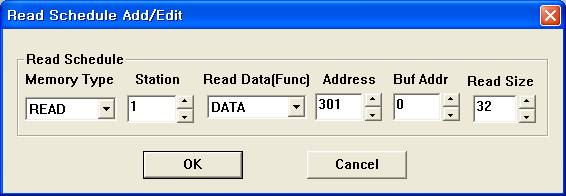

<그림 3> > YAMATAKE DCP Series 프로토콜의 READ 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 프로토콜 옵션 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력명령으로 DCP Series 컨트롤러를 설정 또는 콘트롤 할 수 있다.

디지털 출력 TAG 설정 시 필요한 다섯 가지

1) PORT      연결된 PORT 번호(0 ~ 255)

2) Station   컨트롤러에 설정된 STATION 번호.

              스테이션 - 0 ~ 255 (하위 바이트), sub 스테이션 – 상위 바이트.

3) ADDRESS   출력할 메모리 번지, 읽은 FILE 데이터 저장 번지, 파일이름 순서번호. (10 진수)

DATA, RUN, SET – 출력할 메모리 워드 번지. 출력가능 영역만 쓸 수 있음. (<표 1> 또는 컨트롤러 통신 파라메트 테이블 설명서를 참조)

R_FILE – 읽어온 FILE 데이터를 저장할 WORD 메모리 시작번지.

R_FILE2 – 읽어온 FILE 데이터를 저장할 파일이름 순서번호.

파일이름은 ‘작업디렉토리\SCAN\file%04d.txt’ 에 저장되는데 여기서 %04 가 파일이름 순서번호 이다.

예) Extra1 : R_FILE2, ADDRESS : 0000  이라면 저장할 파일이름은 작업디렉토리\SCAN\file0000.txt 이다.

W_FILE – FILE 데이터 출력 시 읽어올 파일 순서번호.

파일이름은 ‘작업디렉토리\SCAN\file%04d.txt’ 에 저장되는데 여기서 %04 가 파일이름 순서번호 이다.

예) Extra1 : W_FILE, ADDRESS : 0001  이라면 저장할 파일이름은 작업디렉토리\SCAN\file0001.txt 이다.

4) Extra1    출력 영역.

DATA – 일반 메모리 데이터 출력. ( 이전 데이터를 읽어서 계산 )

RUN – Run Operation Bit 출력.

SET – 일반 메모리 번지 데이터 출력. ( 지정한 디지털 비트 값만 출력 )

R_FILE – FILE 데이터를 읽어서 지정한 WORD 메모리에 저장.

R_FILE2 – FILE 데이터를 읽어서 지정한 파일(‘작업디렉토리\SCAN\file%04d.txt’)에 저장.

W_FILE – 지정한 파일(‘작업디렉토리\SCAN\file%04d.txt’)에서 FILE 데이터를 읽어서 FILE 내용을 출력.

5) Extra2    비트위치 또는 Program 번호.

DATA, RUN – 0 ~ 15 번 비트 위치 번호.

R_FILE, R_FILE2, W_FILE – Program 번호.      주의) Segment 번호는 출력 값.

예1) Port:0, Station:1, Address:0301, Extra1:DATA, Extra2:1 이라고 설정하고 디지털 출력을 하면 DCP Series 컨트롤러의 301번지의 2번째 비트 값을 변경(ON/OFF) 할 수 있다.

예2) Port:0, Station:1, Address:0100, Extra1:R_FILE, Extra2:1 이라고 설정하고 ON 디지털 출력( 1번 Segment 번호)을 하면 DCP Series 컨트롤러의 1번 Program ID, 1번 Segment FILE 내용을 읽어서 WORD 메모리 100번지부터 읽은 내용을 저장한다.

아날로그 출력 설정법

아날로그 출력명령으로 DCP Series 컨트롤러를 설정 또는 콘트롤 할 수 있다.

아날로그 출력 TAG 설정 시 필요한 다섯 가지

1) PORT      연결된 PORT 번호(0 ~ 255)

2) Station   컨트롤러에 설정된 STATION 번호.

              스테이션 - 0 ~ 255 (하위 바이트), sub 스테이션 – 상위 바이트.

3) ADDRESS   출력할 메모리 번지, 읽은 FILE 데이터 저장 번지, 파일이름 순서번호. (10 진수)

DATA – 출력할 메모리 워드 번지. 출력가능 영역만 쓸 수 있음. (<표 1> 또는 컨트롤러 통신 파라메트 테이블 설명서를 참조)

R_FILE – 읽어온 FILE 데이터를 저장할 WORD 메모리 시작번지.

R_FILE2 – 읽어온 FILE 데이터를 저장할 파일이름 순서번호.

파일이름은 ‘작업디렉토리\SCAN\file%04d.txt’ 에 저장되는데 여기서 %04 가 파일이름 순서번호 이다.

예) Extra1 : R_FILE2, ADDRESS : 0000  이라면 저장할 파일이름은 작업디렉토리\SCAN\file0000.txt 이다.

W_FILE – FILE 데이터 출력 시 읽어올 파일 순서번호.

파일이름은 ‘작업디렉토리\SCAN\file%04d.txt’ 에 저장되는데 여기서 %04 가 파일이름 순서번호 이다.

예) Extra1 : W_FILE, ADDRESS : 0001  이라면 저장할 파일이름은 작업디렉토리\SCAN\file0001.txt 이다.

4) Extra1    출력 영역.

DATA – 일반 메모리 데이터 출력.

R_FILE – FILE 데이터를 읽어서 지정한 WORD 메모리에 저장.

R_FILE2 – FILE 데이터를 읽어서 지정한 파일(‘작업디렉토리\SCAN\file%04d.txt’)에 저장.

W_FILE – 지정한 파일(‘작업디렉토리\SCAN\file%04d.txt’)에서 FILE 데이터를 읽어서 FILE 내용을 출력.

5) Extra2    Program 번호.

DATA – 사용 안함.

R_FILE, R_FILE2, W_FILE – Program 번호.      주의) Segment 번호는 출력 값.

예1) Port:0, Station:1, Address:0302, Extra1:DATA, Extra2:빈칸 이라고 설정하고 아날로그 출력을 하면 DCP Series 컨트롤러의 CH1 Temperature Unit (302번지)을 변경할 수 있다.

예2) Port:0, Station:1, Address:0200, Extra1:R_FILE, Extra2:1 이라고 설정하고 1 값의 아날로그 출력( 1번 Segment 번호)을 하면 DCP Series 컨트롤러의 1번 Program ID, 1번 Segment FILE 내용을 읽어서 WORD 메모리 200번지부터 읽은 내용을 저장한다.

예3) Port:0, Station:1, Address:0001, Extra1:R_FILE2, Extra2:1 이라고 설정하고 1 값의 아날로그 출력( 1번 Segment 번호)을 하면 DCP Series 컨트롤러의 1번 Program ID, 1번 Segment FILE 내용을 읽어서 ‘작업디렉토리\SCAN\file0001.txt’ 에 읽은 FILE 내용을 저장한다.

예4) Port:0, Station:1, Address:0001, Extra1:R_FILE2, Extra2:1 이라고 설정하고 1 값의 아날로그 출력( 1번 Segment 번호)을 하면 DCP Series 컨트롤러의 1번 Program ID, 1번 Segment FILE 내용을 읽어서 ‘작업디렉토리\SCAN\file0001.txt’ 에 읽은 FILE 내용을 저장한다.

3. 통신케이블 및 전원연결

YAMATAKE DCP Series 컨트롤러와 컴퓨터 간의 통신케이블 연결

RS-422/485 통신 케이블 연결

YAMATAKE DCP Series 뒷면 단자대의 (<그림 4> 참조) 60번(SDA : T+), 61번(SDB : T-), 62번(RDA : R+), 63번(RDB : R-) 단자와 컴퓨터 측 (485 통신 단자) R+, R-, T+, T- 를 순서대로 연결한다.

YAMATAKE UT Series 측                           컴퓨터 측

60번 단자 (SDA : T+) ------------------------- R+

61번 단자 (SDB : T-) ------------------------- R-

62번 단자 (RDA : R+) ------------------------- T+

63번 단자 (RDB : R-) ------------------------- T-

RS-232C 통신 케이블 연결

YAMATAKE DCP Series 뒷면 단자대의 (<그림 4> 참조) 61번(SD : Tx), 63번(RD : Rx), 64번(SG) 단자와 컴퓨터 측 Rx, Tx, Ground 를 순서대로 연결한다.

YAMATAKE UT Series 측                           컴퓨터 측 (9핀 단자 일 때)

61번 단자 (SD : Tx) ------------------------- Rx     (2 번 핀)

63번 단자 (RD : Rx) ------------------------- Tx     (3 번 핀)

65번 단자 (SG )    ------------------------- Ground (5 번 핀)

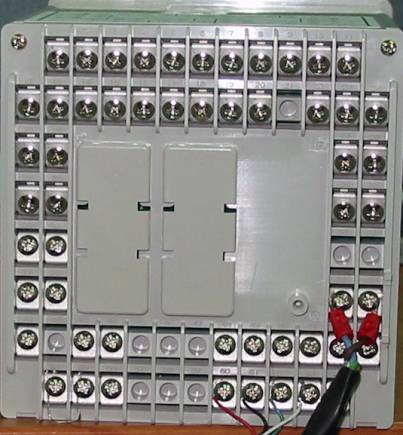

<그림 4> YAMATAKE DCP550의 뒷면 단자대

YAMATAKE DCP Series 의 기본 전원 연결) <그림 4>의 39번 과 40번에 기본전원을 연결한다. (AC 100 ~ 240V  50/60Hz)

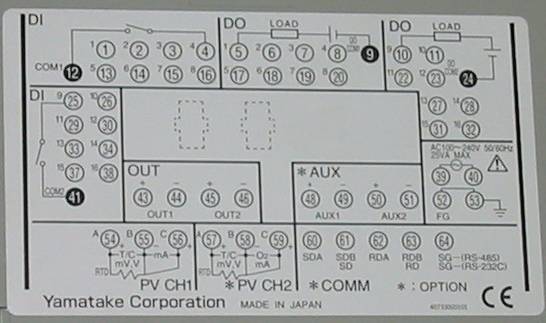

<그림 5> YAMATAKE DCP 550의 옆면 단자 설명도

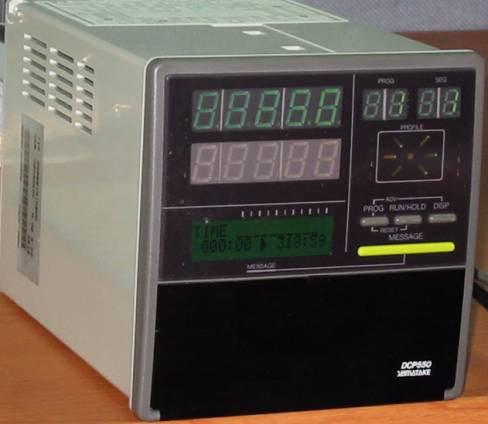

<그림 6> YAMATAKE DCP 500 컨트롤러의 앞면

Meter Address, 통신속도 설정

YAMATAKE DCP Series의 앞면 조작 버턴으로(<그림 6> 참조) 컨트롤러의 Station 번호, 통신속도 등을 설정할 수 있다.
