WME-100 통신 드라이버

WME-100 는 국내 위테크 사의 카드 읽기/쓰기를 위한 컨트롤러 WME-100 모델과 통신을 위한 드라이버이다.

1. 읽기 설정

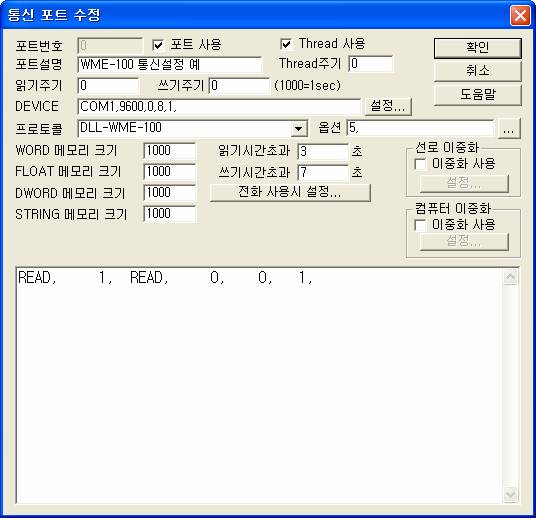

<그림 1>은 WME-100 통신 드라이버의 통신설정 예이다.

<그림 1> WME-100 드라이버의 통신 설정 예

<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ), 순으로 장비에 설정된 값을 입력한다.

또한 옵션 부에는 카드 읽기 요구명령을 전송하는 주기( 0 ~ 100초, 기본 = 5, 0 = 사용안함 )를 숫자로 입력하여 사용할 수 있다.

WME-100의 드라이버의 읽기 작성 형식

WME-100 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 번호 – 사용안함. ( 0, 1 등으로 설정 )

2) 읽을 명령어 – 사용안함. ( READ 로 설정 )

3) 읽기 시작주소 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 항상 1개로 고정. ( 읽기 상태와 읽은 값 2개로 고정, <표 1> 참조)

읽기 설정 예)

READ,     1,    READ,     0,    0,   1,

<표 1>은 읽어온 카드 값을 통신 메모리에 저장하는 순서와 내용이다.

<표 1> 읽어온 카드 값을 통신 메모리에 저장하는 순서와 내용

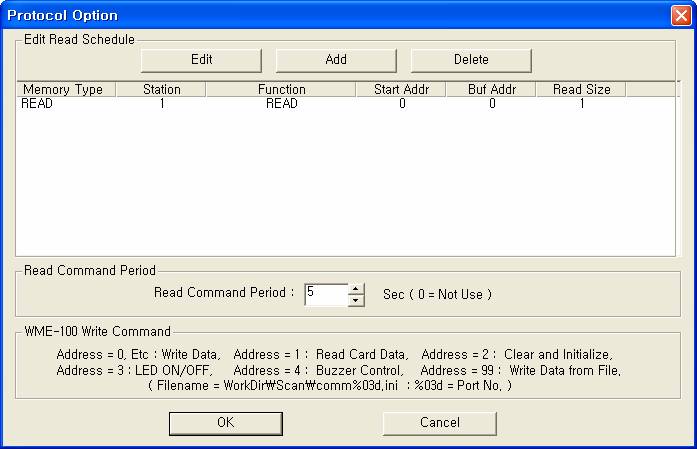

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> WME-100 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 ‘Read Command Period’ 영역에서도 카드 읽기 요구명령을 전송하는 주기( 0 ~ 100초, 기본 = 5, 0 = 사용안함 )를 설정할 수 있다.

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

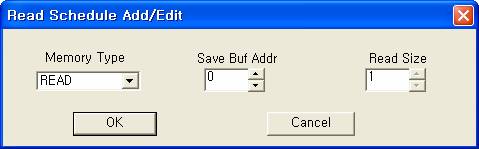

<그림 3>은 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> WME-100 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

쓰기 설정으로 카드에 지정한 값을 쓸 수 있다.

디지털 쓰기

아날로그 쓰기와 동일하게 설정하고 출력 값만(0 또는 1) 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         사용안함.

3) Address      명령어 종류 설정.

                        1 : 읽기 요구명령 전송,

                        2 : 초기화 및 내용삭제 명령 전송,

                        3 : LED On/Off 상태 설정, ( 출력 값 0 ~ 15에 따라 LED On/Off 결정 )

                        4 : Buzzer 조절, (출력 값 0 ~ 15에 Buzzer 값 설정 )

                        99 : ‘작업디렉토리\SCAN\comm%03d.ini’ 의 첫 줄에서 데이터를 읽어서 카드에 문자, 숫자 쓰기.

                        0, 기타 : 카드에 Extra1 에 입력한 숫자, 문자 쓰기.

4) Extra1          Address 가 0 일 때 카드에 쓸 문자, 숫자 등을 입력. ( 쓸 수 있는 문자 :  0 ~ 9, A ~ Z, = )

5) Extra2          읽기/쓰기 상태 값을 저장할 메모리 번지(WORD/DWORD/FLOAT 메모리), 0 = 에러, 1 = 정상 읽기/쓰기 완료.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : 1234  EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 WME-100 장비에 입력되는 카드에 1234 값을 쓸 수 있다. 단 쓰기 명령을 내린 후 쓰기 시간초과 전에 카드를 WME-100 장비에 삽입해야 한다.

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : 67890  EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 WME-100 장비에 입력되는 카드에 67890 값을 쓸 수 있다. 단 쓰기 명령을 내린 후 쓰기 시간초과 전에 카드를 WME-100 장비에 삽입해야 한다.

설정 예3)

PORT : 0   STATION : 0   ADDRESS : 0002  EXTRA1 : 빈칸  EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 WME-100 장비를 초기화(내용삭제) 시킬 수 있다.

설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0004  EXTRA1 : 빈칸  EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 WME-100 장비의 Buzzer(부저)를 울릴 수 있다. 단 부저 값의 형식은 출력 값(0 ~ 15)에 따라 달라진다.

설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0099  EXTRA1 : 빈칸  EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 WME-100 장비에 입력되는 카드에 ‘작업디렉토리\SCAN\comm000.ini’ 파일의 첫 번째 줄에 입력된 숫자, 문자를 쓸 수 있다. 단 쓰기 명령을 내린 후 쓰기 시간초과 전에 카드를 WME-100 장비에 삽입해야 한다.

3. 통신케이블 및 전원연결

WME-100 장비에 통신케이블 및 기본 전원은 다음과 같은 방법으로 연결한다.

RS-232C 통신케이블 연결

WME-100 장비의 RS-232C 단자에 일반적인 RS-232C 통신 케이블을 연결한다.

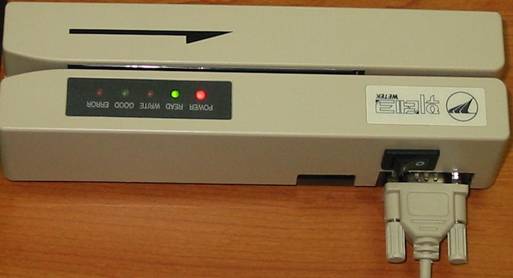

<그림 4>는 WME-100 장비의 모습이다.

<그림 4> WME-100 장비의 모습

기본 전원연결

WME-100 장비의 전원 입력 부 또는 통신 케이블을 통하여 기본 전원을 연결한다.
