VISION120 프로토콜

1. 읽기 설정

<그림 1>은 이스라엘 Unitronics 사의 VISION120 PLC를 사용할 때의 통신설정 예이다.

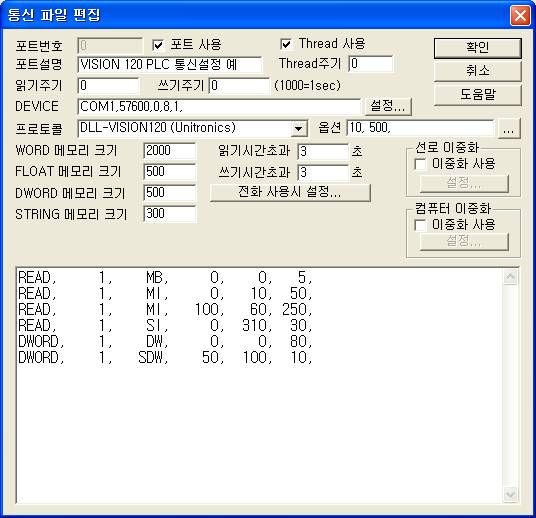

             <그림 1> VISION120 PLC의 통신설정 예

<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 57600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 입력한다.

VISION120 통신 드라이브의 옵션 부 에는 장비와 실제 통신할 통신속도 ( 1 ~ 10 ), 초기화 시 RS-232C Comm Break 시간( mSec 단위, 기본 : 500 mSec ) 순으로 입력한다.

읽기 설정 방법

1) 스테이션 : Vision 120 PLC 의 스테이션 (ID) 번호. (0 ~ 255)

2) 읽을 종류 : 읽을 데이터 종류를 지정. ( <표 1> 참조 )

I, O, MB, MI, ML, DW, SB, SI, SL, SDW, TB, TC, TS, CB, CC, CS, ID, RTC 등.

3) 읽을 시작주소 : 읽을 시작번지.

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 크기: 읽을 크기.

I, O, MB, SB, TB, CB – 10 Bit 단위 개수 ( 1 ~ 25 ),  ( 예 2 = 20 Bit 일기, 10 = 100 Bit 읽기 )

MI, SI – WORD 단위의 개수 ( 1 ~ 255 WORD ),

ML, DW, SL, SDW, TC, TS, CC, CS – DWORD ( LONG ) 단위 개수 ( 1 ~ 255 WORD ),

ID, RTC – 항상 1 개로 고정.

             <표 1> Vision 120 PLC의 메모리 영역과 내용

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

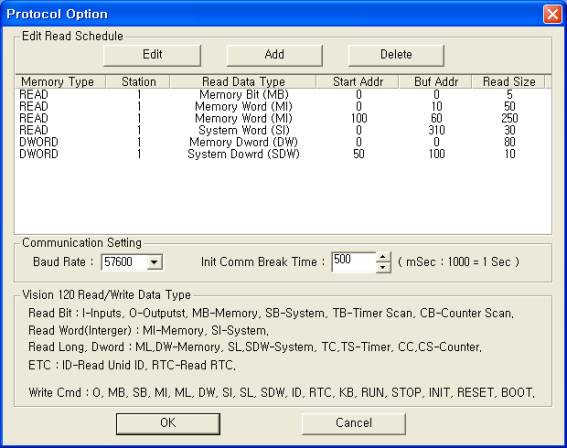

<그림 2> VISION120 드라이브의 통신 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

<그림 2>의 ‘Baud Rate’ 부분에서 Vision 120 과 통신할 통신속도 (110, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 중에서 선택 )를 설정하고 ‘Init Comm Break Time’ 부분에서 초기화 시 RS-232C Comm Break 시간을 설정할 수 있다.

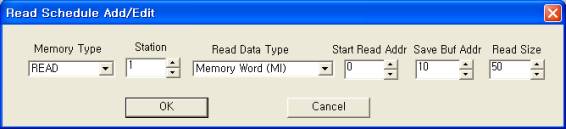

<그림 3> VISION120 드라이브의 통신 읽기 설정 READ 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력으로 장비의 상태 값(reset 등)을 설정하거나 Relay 등을 제어할 수 있다.

디지털 출력 TAG 설정 시 필요한 요소는 아날로그 출력태그 설정요소와 동일하고 출력 값만 다르다.

예1) Station : 1  Address : 0012  Extra1 : O, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station VISION120 장비의 12 번지 O 메모리 값을 제어 (ON/OFF)할 수 있다.

예2) Station : 1  Address : 0035  Extra1 : MB, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station VISION120 장비의 35 번지 MB 메모리 값을 제어 (ON/OFF)할 수 있다.

아날로그 출력 설정법

아날로그 출력은 BYTE/WORD/DWORD/FLOAT 값을 장비에( PLC ) 쓰는 것을 말한다.

아날로그 출력 TAG 설정 시 필요한 요소

1) PORT           연결된 PORT 번호.

2) STATION      장비의 Station( ID )번호. ( 0 ~ 255 )

3) Address      출력 번지. 10진수 단위의 출력번지. ( 0 ~  )

                        데이터 종류가 RTC 일 때 – 상위 2자리 : 분, 하위 2자리 : 초  설정 값.

4) Extra1          출력하고자 하는 데이터 종류. ( <표 1>의 쓰기 가능영역 만 )

O – Output 영역의 데이터 쓰기,

MB – Memory Bit 영역의 데이터 쓰기,

MI – Memory Integer 영역의 데이터 쓰기,

ML – Memory Long 영역의 데이터 쓰기,

DW – Memory Dword 영역의 데이터 쓰기,

SI – System Integer 영역의 데이터 쓰기,

SL – System Long 영역의 데이터 쓰기,

SDW – System Dword 영역의 데이터 쓰기,

ID – PLC 의 station ( ID ) 쓰기,

RTC – PLC 의 현재시간 ( RTC ) 쓰기, ( <표 2> 참조 )

RUN – PLC Run 출력명령,

STOP – PLC Stop 출력명령,

INIT – PLC Memory Init 과 Reset 출력명령,

RESET – PLC Reset 출력명령,

BOOT – PLC에 switch to Boot Strap 출력명령.

5) Extra2          데이터 종류가 RTC 일 때 – 상위 2자리 : 일, 하위 2자리 : 시  설정 값,

기타 - 사용안함.

             <표 2> RTC 출력의 설정 인자와 내용

예1) Station : 1  Address : 0000  Extra1 : MI, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station VISION120 장비의 0 번지 MI 메모리 값을 설정한 값으로 변경할 수 있다.

예2) Station : 1  Address : 0050  Extra1 : ML, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station VISION120 장비의 0050 번지 ML 메모리 값을 설정한 값으로 변경할 수 있다.

예3) Station : 1  Address : 1020  Extra1 : RTC, EXTRA2 : 2214 로 설정하고 0302 아날로그 값을 출력하면 1번 Station VISION120 장비의 현재시간을 2003년 (03 년 ) 2월 22일 14시 10분 20초로 변경할 수 있다.

3. VISION120 PLC의 전원 및 통신케이블 연결

VISION120 PLC의 기본전원과 통신케이블은 다음과 같이 연결한다.

<그림 4> VISION120 PLC의 모습

기본 전원연결

<그림 5>와 같은 위쪽 단자대의 전원부에 12/24 VDC를 연결한다.

<그림 5> VISION120 PLC의 위쪽 단자대

통신 케이블 연결

<그림 7>의 Port1 RJ11 단자에 (Port2 와는 통신안됨 ) 4선 케이블을 Closs 로 연결하여 Unitronics 에서 공급하는 MJ10-22-CS25 RJ11 단자에 ( 그림 8> 참조 ) 연결한다. ( 상세 배선은 VISION120 사용 설명서를 참조 )

VISION120 측 ( RJ11 )                             컴퓨터 측 MJ10-22-CS25 ( RJ11)

1 번 선 --------------------------------------- 4번 선

2 번 선 --------------------------------------- 3번 선

3 번 선 --------------------------------------- 2번 선

4 번 선 --------------------------------------- 1번 선

<그림 6> VISION120 PLC의 통신 케이블 연결방법

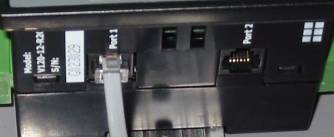

<그림 7> VISION120 PLC의 왼쪽 통신포트

<그림 8> MJ10-22-CS25
