Super PLC M Series Host Link는 미국 Triangle Research International, Inc. 의 M Series(T100MD+, MX+) PLC와 통신을 위한 드라이버이다.
<그림 1>은 Super PLC M Series Host Link 통신 드라이버의 통신설정 예이다.

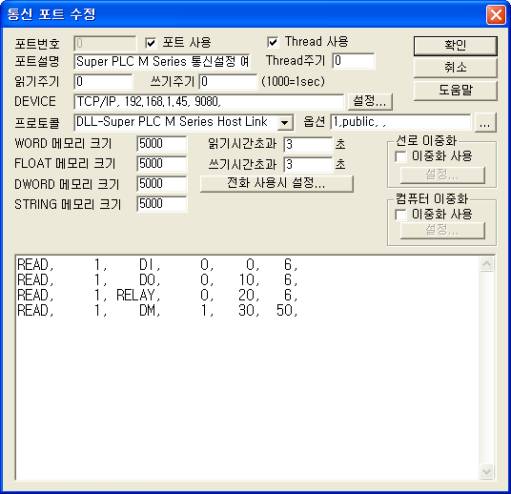

<그림 1> Super PLC M Series Host Link 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 통신방법(TCP/IP), 장비의 IP번지(192.168.1.45), 서비스포트 번호( 9080 ), 순으로 장비에 설정된 값을 입력한다.
<그림 1>의 옵션 부에는 Xserver 사용여부( 0 : 미 사용, 1 : 사용, 기본 = 0 ), Xserver 사용 시 사용자 이름(설정된 사용자이름을 입력), Xserver 사용 시 사용자 암호(설정된 사용자암호를 입력)를 콤마( , )로 구분하여 입력한다.
주의) Super PLC M Series 에 Xserver 장비를 추가로 연결하여 TCP/IP 통신을 할 경우에는 사용자 이름과 암호를 입력(암호가 없을 경우 빈칸으로 설정)하여 통신하는 구조로 되어 있다.
또한 시리얼 통신의 경우 기본 통신속도는 38400, 0, 8, 1 로 고정되어 있다.
Super PLC M Series Host Link 드라이버의 읽기 작성 형식
Super PLC M Series Host Link 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비 ID – 0 ~ 256 사이의 장비 ID를 입력.
2) 읽을 I/O 메모리 종류 – DI, DO, TIMER, COUNTER, RELAY, PTIMER, PCOUNTER, CLOCK, DATE, DM 중에서 설정. (<표 1> 참조)
3) 읽을 시작번지 – 설정한 읽을 I/O 메모리의 읽기 시작번지.
4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 데이터의 크기 – 1 ~ 50 중에서 설정(WORD 단위).
읽기 설정 예)
READ, 1, DI, 0, 0, 6,
READ, 1, DO, 0, 10, 6,
READ, 1, RELAY, 0, 20, 6,
READ, 1, DM, 1, 30, 50,
<표 1>은 Super PLC M Series Host Link 통신 드라이버의 I/O 메모리 종류와 내용이다.
I/O 메모리 종류 |
내용 |
비고 |
DI |
Digital Input |
96개의 비트로 구성(6개 워드) |
DO |
Digital Output |
|
TIMER |
Timer 값 |
64개의 비트로 구성(4개 워드) |
COUNTER |
Counter 값 |
|
RELAY |
Relay |
512개의 비트로 구성(32개 워드) |
PTIMER |
Timer Present 값 |
64개의 워드로 구성 |
PCOUNTER |
Counter Present 값 |
|
CLOCK |
현재 시간 값 |
3개의 워드 값으로 구성 |
DATE |
현재 날짜 값 |
4개의 워드 값으로 구성 |
DM |
Data Memory |
1 ~ 4000 사이의 4000워드로 구성 (1번지부터 있음) |
<표 1> Super PLC M Series Host Link 통신 드라이버의 I/O 메모리 종류와 내용
<그림 1> 프로토콜
옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
읽기 형식을 작성할 수 있다.

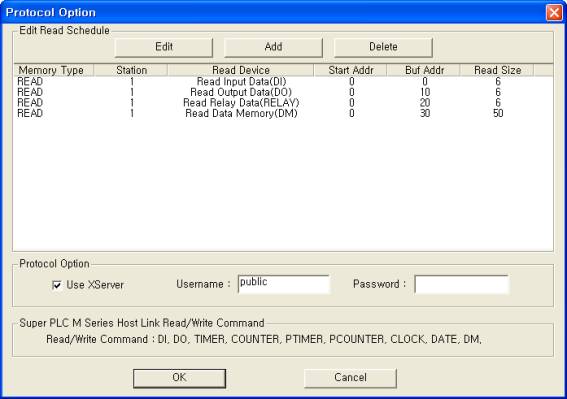

<그림 2> Super PLC M Series Host Link 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 ‘User Xserver’ 영역에서도 Xserver 사용여부를 설정할 수 있고, ‘Username’ 및 ‘Password’ 영역에서 Xserver 사용 시 사용자 이름과 암호를 설정할 수 있다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

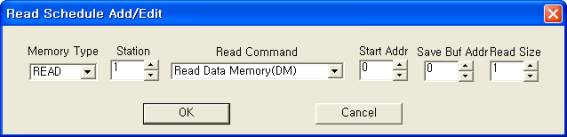

<그림 3> Super PLC M Series Host Link 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 PLC 데이터 값을 제어할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 1 ~ 20 번 사이의 장치번호를 입력.
3) Address 설정한 쓰기 I/O 메모리의 출력할 번지를 입력.
상위 3자리 : 10진수 숫자를 입력, 0 번지부터, 단 DM 영역은 1번지부터 있음.
하위 1자리 : 16진수 숫자(0 ~ F 사이 값).
4) Extra1 DI, DO, TIMER, COUNTER, RELAY, PTIMER, PCOUNTER, CLOCK, DATE, DM 중에서 설정. (<표 1> 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 001A EXTRA1 : DO EXTRA2 : 로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 Super PLC M Series 장비의 DO 27번 비트 값을 제어(ON/OFF)할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 003F EXTRA1 : DM EXTRA2 : 로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 Super PLC M Series 장비의 DM 3번 워드(두번쨰) F 비트 값을 제어(ON/OFF)할 수 있다.
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0256 EXTRA1 : DM EXTRA2 : 로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 Super PLC M Series 장비의 DM 25번 워드(24번쨰) 6 비트 값을 제어(ON/OFF)할 수 있다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 1 ~ 20 번 사이의 장치번호를 입력.
3) Address 설정한 쓰기 I/O 메모리의 출력할 번지를 입력.
10진수 숫자를 입력, 0 번지부터 시작, 단 DM 영역은 1번지부터 시작.
4) Extra1 DI, DO, TIMER, COUNTER, RELAY, PTIMER, PCOUNTER, CLOCK, DATE, DM 중에서 설정. (<표 1> 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0002 EXTRA1 : DO EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Super PLC M Series 장비의 2번 워드 값(33 ~ 48 DO 를 워드 단위로 출력)을 제어할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0003 EXTRA1 : DM EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Super PLC M Series 장비의 DM 3번 워드(두번쨰) 값을 설정한 값으로 변경할 수 있다.
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0035 EXTRA1 : DM EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Super PLC M Series 장비의 DM 35번 워드(34번쨰) 값을 설정한 값으로 변경할 수 있다.
Super PLC M Series 장비의 기본전원 및 통신케이블은 다음과 같이 연결한다.
기본전원 연결
Super PLC M Series 장비의 기본전원 입력부에 24V DC 전원을 연결한다.
시리얼 통신케이블 연결
Super PLC M Series 장비의 9핀 시리얼 통신 연결단자에 일반적인 직렬 RS-232C 통신케이블을 연결한다.
Xserver를 사용하는 경우의 통신케이블 연결
Super PLC M Series 에 Xserver를 연결하여 TCP/IP 통신을 할 경우에는 Xserver 장비에 부착된 RJ45 Ethernet 단자에 일반적인 Ethernet 통신케이블을 연결한다.

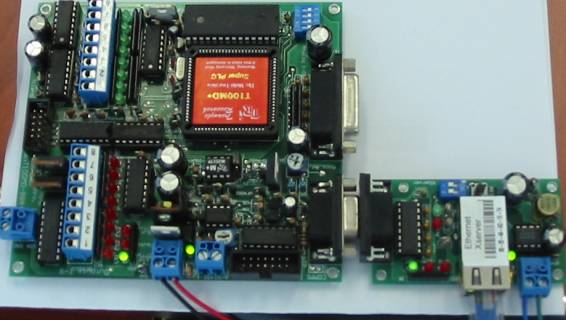

<그림 4>는 Super PLC M Series 장비에 기본전원 및 통신케이블 등을 연결한 예( Xserver 을 연결하여 사용하는 경우 )이다.
<그림 4> Super PLC M Series 장비에 기본전원 및 통신케이블 등을 연결한 예 ( Xserver 을 연결하여 사용하는 경우 )
참고) Xserver 의 IP번지 등의 설정은 SUPER PLC 구매 시 제공되는 ‘XserverConfg’ 프로그램으로 설정한다.
이 때 사용하는 통신방법은 Xserver 9핀 시리얼 단자에 일반적은(cross) RS-232C 통신케이블을 사용한다.
