SUHIL HeatPump System은 ㈜서일엔지니어링의 히트펌프 시스템 장비와 통신을 위한 드라이버이다.
<그림 1>은 SUHIL HeatPump System 통신 드라이버의 통신파일 편집 예이다.

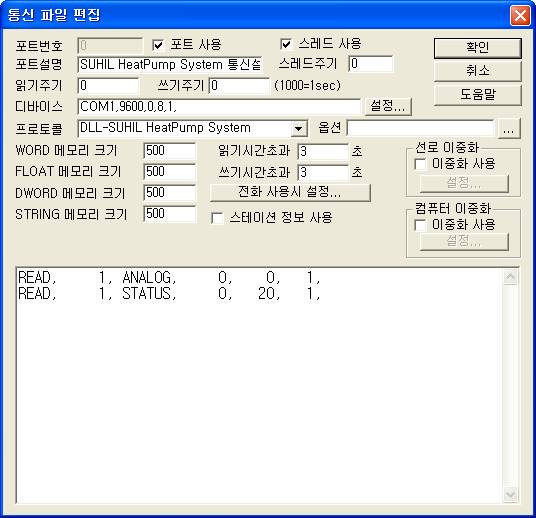

<그림 1> SUHIL HeatPump System 드라이버의 통신파일 편집 예
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
SUHIL HeatPump System통신 드라이버의 읽기 형식
SUHIL HeatPump System통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함.
2) 읽기 명령어 – ANALOG, STATUS 중의 명령어를 입력.( <표 1> 참조 )
3) 읽을 주소 – 사용안함.(0으로 설정)
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. (항상 1로 설정, <표 1> 참조)
읽기 예
READ, 1, ANALOG, 0, 0, 1,
READ, 1, STATUS, 0, 20, 1,
<표 1>은 SUHIL HeatPump System 통신 드라이버 각 읽기 명령어의 읽은 값 저장위치와 내용이고 <표 2>는 현재알람 상태 값과 내용이다.
| 명령어 | 내용 | 읽은 값 저장위치 및 내용 |
| ANALOG | Analog 값 읽기 | 통신메모리 저장위치 + 0 : 히트펌프 입구1 온도 통신메모리 저장위치 + 1 : 히트펌프 출구 온도 통신메모리 저장위치 + 2 : 수열원 입구 온도 통신메모리 저장위치 + 3 : 수열원 출구 온도 통신메모리 저장위치 + 4 : 축열조 내부1 온도 통신메모리 저장위치 + 5 : 축열조 내부2 온도 통신메모리 저장위치 + 6 : 축열조 내부3 온도 통신메모리 저장위치 + 7 : 축열조 내부4 온도 통신메모리 저장위치 + 8 : 축열조 내부5 온도 통신메모리 저장위치 + 9 : 냉온수 출구 온도 통신메모리 저장위치 + 10 : 냉온수 입구 온도 통신메모리 저장위치 + 11 : 히트펌프 입구2 온도 통신메모리 저장위치 + 12 : 축열량 레벨 통신메모리 저장위치 + 13 : 3Way 벨브1 궤도 통신메모리 저장위치 + 14 : 3Way 벨브2 궤도 |
| STATUS | Status 읽기 | 통신메모리 저장위치 + 0 : 현재운전 상태( 0 : 정지, 1 : 제빙, 2 : 축열조 단독, 3 : 병렬, 4 : 냉동기 단독, 5 : 축열냉방운전) 통신메모리 저장위치 + 1 : 알람 상태( <표 2> 참조) 통신메모리 저장위치 + 2 : 히트펌프 출구 설정온도(냉방) 통신메모리 저장위치 + 3 : 냉온수 출구 설정온도(냉방) 통신메모리 저장위치 + 4 : 히트펌프 출구 설정온도(난방) 통신메모리 저장위치 + 5 : 냉온수 출구 설정온도(난방) 통신메모리 저장위치 + 6 : 2단 조작 스위치 RUN/STOP ( 1 : RUN, 0 : STOP) 통신메모리 저장위치 + 7 : 2단 조작 스위치 난방/냉방 ( 1 : 난방, 0 : 냉방) 통신메모리 저장위치 + 8 ~ 10 : 3단 조작 스위치 PC, 자동, 매뉴얼 운전 ( 1 : 선택, 0 : 선택안됨) 통신메모리 저장위치 + 11 ~ 12 : 4단 조작 스위치 축열, 축열단독 방열 ( 1 : 선택, 0 : 선택안됨) 통신메모리 저장위치 + 13 ~ 14 : 4단 조작 스위치 히트펌프 병렬, 축열 방열 ( 1 : 선택, 0 : 선택안됨) 통신메모리 저장위치 + 15 : 냉온수 펌프 메인 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 16 : 냉온수 펌프 메인 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 17 : 냉온수 펌프 예비 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 18 : 냉온수 펌프 예비 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 19 : 축열펌프 메인 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 20 : 축열펌프 메인 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 21 : 축열펌프 예비 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 22 : 축열펌프 예비 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 23 : 수열원 펌프 메인 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 24 : 수열원 펌프 메인 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 25 : 수열원 펌프 예비 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 26 : 수열원 펌프 예비 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 27 ~ 29 : 예비 통신메모리 저장위치 + 30 : 히트펌프 RUN ( 1 : 기동, 0 : 정지) 통신메모리 저장위치 + 31 : 히트펌프 TRIP ( 1 : 이상, 0 : 정상) 통신메모리 저장위치 + 32 : 냉온수 FLOW S/W ( 1 : 물이 흐름, 0 : 물이 흐르지 않음) 통신메모리 저장위치 + 33 : 축열 FLOW S/W ( 1 : 물이 흐름, 0 : 물이 흐르지 않음) 통신메모리 저장위치 + 34 : 수열원 FLOW S/W ( 1 : 물이 흐름, 0 : 물이 흐르지 않음) 통신메모리 저장위치 + 35 ~ 37 : 예비 통신메모리 저장위치 + 38 : 냉온수 펌프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 39 : 축열펌프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 40 : 수열원 펌프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 41 : 히트펌프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 42 : 난방모드 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 43 : 냉방모드 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 44 ~ 46 : 예비 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 47 : 경보기 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 48 : 냉방모드 램프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 49 : 난방모드 램프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 50 : 축열운전 램프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 51 : 축열조 단독운전 램프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 52 : 히트펌프 병렬운전 램프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 53 : 축열 방열 동시운전 램프 출력 ( 1 : ON, 0 : OFF ) 통신메모리 저장위치 + 54 ~ 55 : 예비 통신메모리 저장위치 + 56 : 제빙 상태 ( 1: 제빙완료, 0 : 제빙완료 아님 ) |
<표 1> SUHIL HeatPump System 통신 드라이버 각 읽기 명령어의 읽은 값 저장위치와 내용
값 |
알람상태 |
0 |
알람 없음 |
1 |
냉온수 펌프 메인 TRIP |
2 |
냉온수 펌프 예비 TRIP |
3 |
축열 펌프 메인 TRIP |
4 |
축열 펌프 예비 TRIP |
5 |
수열원 메인 TRIP |
6 |
수열원 예비 TRIP |
7 |
|
8 |
|
9 |
히트펌프 TRIP |
10 |
냉온수 Flow Switch 이상 |
11 |
축열 Flow Switch 이상 |
12 |
수열원 Flow Switch 이상 |
13 |
컨트롤러 작동 이상 |
14 |
냉온수 라인 이상 |
15 |
축열라인 이상 |
16 |
수열원 라인 이상 |
<표 2> SUHIL HeatPump System 통신 드라이버의 현재알람 상태 값과 내용
SUHIL HeatPump System 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

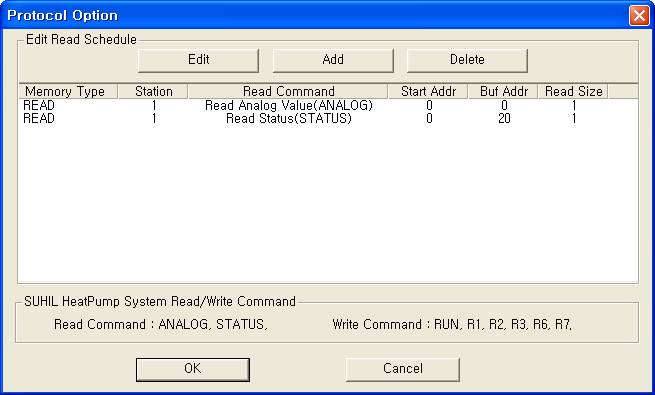

<그림 2> SUHIL HeatPump System 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3> SUHIL HeatPump System 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

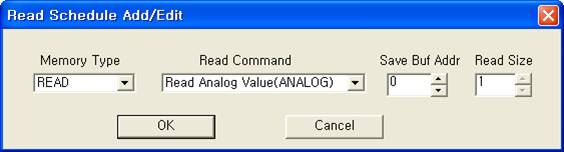

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
SUHIL HeatPump System 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 사용안함.
3) ADDRESS 사용안함. ( 0 으로 설정 )
4) Extra1 RUN( 또는 R0 ), R1, R2, R3, R6, R7 중의 명령어를 입력. ( <표 3> 참조 )
5) Extra2 사용안함.
| 명령어 | 명령어 설명 | 출력 값 범위 |
| RUN(또는 R0) | 운전모드 설정 | 0 : 운전 정지, 1 : 축열 운전, 2 : 축열조 운전, 3 : 히트펌프 병렬운전, 4 : 축열 방열운전 |
| R1 | 히트펌프 출구온도 설정(냉방) | 89.9 ~ -9.9 ( 통신 상에는 999 ~ 1 값이 전송됨 ) |
| R2 | 냉온수 출구온도 설정(냉방) | |
| R3 | 히트펌프 출구온도 설정(난방) | |
| R6 | 냉온수 출구온도 설정(난방) | |
| R7 | 수열원 펌프제어 사용유무 | 1 : 사용함, 0 : 사용안함 |
<표 3> SUHIL HeatPump System 통신 드라이버 쓰기 명령어의 종류와 출력값 설정범위
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : R1 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 SUHIL HeatPump System 장비의 히트펌프 출구온도(냉방)를 설정할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : R3 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 SUHIL HeatPump System 장비의 히트펌프 출구온도(난방)를 설정할 수 있다.
SUHIL HeatPump System 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.
통신케이블 연결
<그림 4>와 같은 SUHIL HeatPump System 장비의 RS-232C 통신포트( PC 단자 )에 일반적인 RS-232C 통신 케이블을 연결한다.

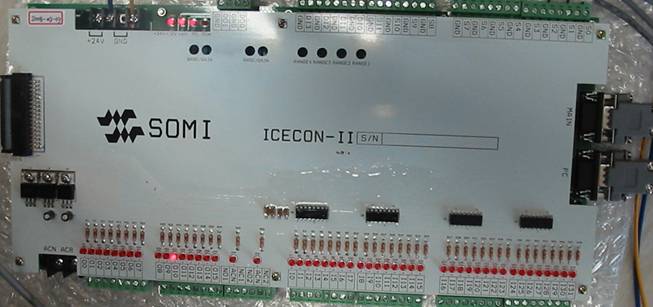

<그림 4> SUHIL HeatPump System 장비에 통신 케이블, 기본전원 등을 연결한 모습
기본 전원연결
<그림 4>와 같은 SUHIL HeatPump System 장비의 전원 입력부에 24V DC 기본전원을 연결한다.
<그림 5>는 SUHIL HeatPump System 의 조작반 모습이다.

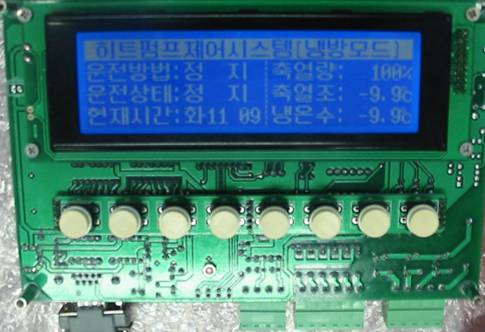

<그림 5> SUHIL HeatPump System 의 조작반
