Samsung STP-131 Mini Printer 통신 드라이버



Samsung STP-131 Mini Printer는 삼성전자의 STP-131 미니 프린터에 인쇄하기 위한 통신 드라이버이다.





1. 읽기 설정



다음 <그림 1>은 Samsung STP-131 Mini Printer 드라이버로 통신파일을 작성한 예이다.

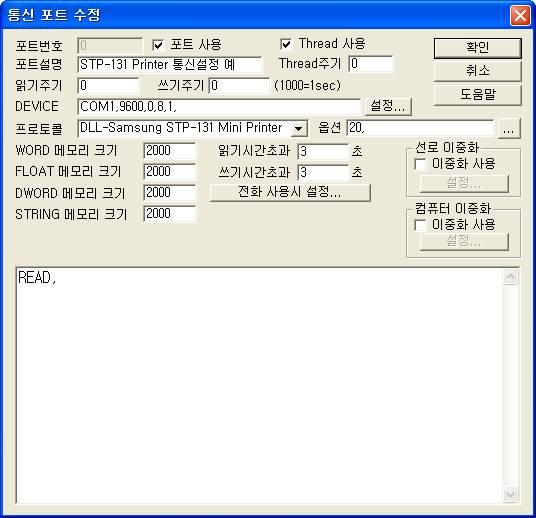

<그림 1> Samsung STP-131 Mini Printer 통신 드라이버의 통신설정 예



<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.

또한 <그림 1>의 옵션 부에는 파일에서 여러 줄 인쇄할 문자 또는 제어코드를 가져올 경우 각 줄 당 출력 지연시간을 mSec 단위(기본 = 20 mSec )로 입력한다.





Samsung STP-131 Mini Printer 통신 드라이버의  읽기형식

Samsung STP-131 Mini Printer 통신 드라이버의 읽기 설정은 READ, 한 줄만 입력한다.





2. 쓰기 설정

출력은 읽기 설정과 상관없이 기록계에 직접 설정한 값을 출력한다.



디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.





아날로그 쓰기

아날로그 쓰기로 카드의 현재 값 읽기/쓰기, 인쇄 등을 할 수 있다.



아날로그 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION              인쇄할 문자 또는 제어코드를 파일에서 읽을 것인지를 선택.

                                 255 : 작업디렉토리\SCAN\comm%03d.ini 파일(%03d : PORT 번호 )에서 인쇄할 문자 또는 제어코드를 읽음.

                   0, 기타 : Extra1 에 입력된 값(문자 또는 제어코드)을 인쇄함.

3)  ADDRESS            사용안함. (0 으로 설정)

4)  Extra1                  Station 값이 0 이 아닐 때 인쇄할 문자 또는 제어코드 입력. (문자, 제어코드 입력방법은 <표 1> 참조)

5)  Extra2                  사용안함.



<표 1> Samsung STP-131 Mini Printer 통신 드라이버에서 사용하는 인쇄할 문자, 제어코드 입력방법에 대한 설명이다.



문자

설명

비고

\x??

각종 제어문자 입력을 위한 문장,

?? : 00 ~ FF 사이의 16진수 입력

station = 255 : 작업디렉토리\SCAN\comm%03d.ini 명령입력

(%03d : PORT 번호, 최대 80 줄 입력 )

인쇄내용을 읽은 후 파일은 삭제함.



station = 0 또는 기타 : Extra1 에 명령입력

\n

LF 문자 ( 0A, \x0A 와 동일 )

\r

CR 문자 ( 0D, \x0D 와 동일 )

\t

TAB 문자 ( 09, \x09 와 동일 )

숫자(0 ~ 9),

영문자(a ~ z, A ~ Z),

한글, 특수문자 등

해당 글자를 입력

<표 1> Samsung STP-131 Mini Printer 통신 드라이버에서 사용하는 인쇄할 문자, 제어코드 입력방법



예1) Station:0  Address:0000, Extra1:1234\r\n테스트\r\n가나다567, Extra2: 빈칸 으로 설정하고 아날로그 출력을 하면 현재 통신포트에 연결된 미니 프린터에 1234\r\n테스트/r\n가나다567 문장을 인쇄한다.

여기서 \r\n 은 다음 라인으로 이동하라는 제어문자이다.



예1) Station:255  Address:0000, Extra1:  , Extra2: 빈칸 으로 설정하고 아날로그 출력을 하면 현재 통신포트에 연결된 미니 프린터에 작업디렉토리\SCAN\comm000.ini 파일에 있는 문자를 인쇄(제어코드는 제어)한다.





3. 통신케이블 및 전원연결

Samsung STP-131 Mini Printer 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.



통신케이블 연결

<그림 2>의 통신 단자에 제품 구매 시 제공된 RS-232C 통신 케이블을 연결한다.



2

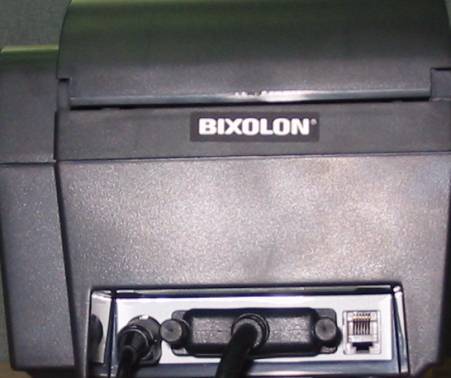

<그림 2> STP-131 미니 프린터에 통신 케이블, 기본전원 등을 연결한 모습





주의) 만약 Parallel 통신 케이블을 연결할 경우에는 감시 프로그램의 @FileOpenLPT 스크립트 함수 등을 이용하여 인쇄해야 한다.





기본 전원연결

전원 입력 부에 제품 구매 시 제공된 전원 케이블을 연결한다.

<그림 3>은 STP-131 미니 프린터의 모습이다.



1

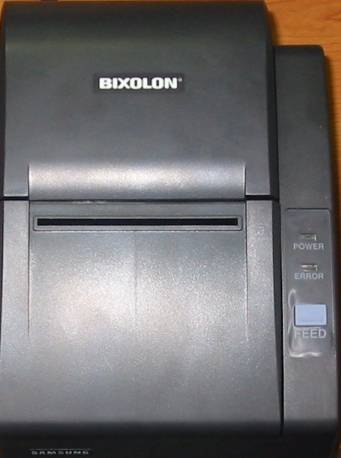

<그림 3> STP-131 미니 프린터
