Rootech Power Meter 프로토콜

1. 읽기 설정

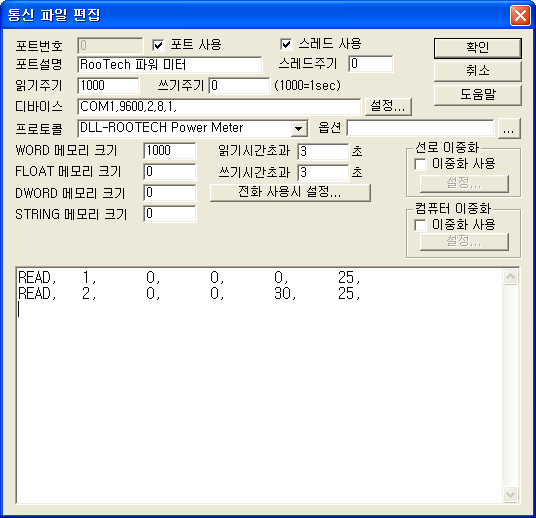

<그림 1>은 국내 Rootech 사의 Power Meter (RT-V100 모델 기준) 장비를 사용할 때의 통신설정 예이다.

             <그림 1> ROOTECH Power Meter 프로토콜 통신설정 예

<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 9600 ), Parity Bit ( 2 ), Data Bit ( 8 ), Stop Bit ( 1 ), TxRTS(485 통신 제어방법), RxECHO(Echo 신호 제거), 읽기 RTS/DTR Delay 시간(50000 : 485 카드에 따라 다르게 설정) ....순으로 입력한다.

중요) 현재의(2002년 1월 기준) ROOTECH Power Meter는 9600 (통신속도), 2 (Parity Bit), 8(Data Bit), 1(Stop Bit) 로 고정되어 있다.

읽기 설정 방법

1)      스테이션 : 각 파워 메타의 ID번호. (0 ~ 31)

2)      읽을 종류 : 사용안함. (0으로 고정)

3)      읽을 시작주소 : 사용안함. (0으로 고정)

3) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치.

3) 읽는 크기: 읽을 크기. 25개로 고정.

읽어온 메모리는 아래 표와 같은 순서로 저장된다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력은 메타의 상태값을 ON/OFF하는 것을 의미한다.

디지털 출력 TAG 설정 시 필요한 세 가지

1) PORT           연결된 PORT 번호

2) STATION      메타의 ID번호. (0 ~ 31)

3) Address      사용안함

4) Extra1          출력하고자 하는 영역 (PT, CT, MWH, MVARH)

PT, CT : CT, PT 비 설정 (0 이외의 값을 입력해야 설정됨)

MWH , MVARH : Mwh, Mvarh 값 Reset. (어떤 값을 출력해도 Reset 됨)

5) Extra2          사용안함

예1) Station:1 Extra1:mwh 이라고 설정하고 출력을 하면 MWH 값이 Reset된다.

아날로그 출력 설정법

아날로그 출력은 WORD 값을 메타에 쓰는 것을 말한다.

아날로그 출력 TAG 설정 시 필요한 세 가지

1) PORT           연결된 PORT 번호

2) STATION      메타의 ID번호. (0 ~ 31)

3) Address      사용안함

4) Extra1          출력하고자 하는 영역 (PT, CT, MWH, MVARH)

PT, CT : CT, PT 비 설정 (0 이외의 값을 입력해야 설정됨)

MWH , MVARH : Mwh, Mvarh 값 Reset. (어떤 값을 출력해도 Reset 됨)

5) Extra2          사용안함

예1) STATION:1, EXTRA1:PT 로 설정하고 값을 출력하면 PT값을 바꿀 수 있다.

예2) STATION:1, EXTRA1:MWH 로 설정하고 아날로그 출력을 하면 Mwh 값이 Reset 된다.

3. 통신케이블 연결 및 PT, CT, ID 설정방법

RS-485 통신케이블 연결법

RS-485를 연결할 때 메타의 Ta단자에 485 컨버터의+에 연결하고 Tb단자에 –를 연결한다.

PT, CT, ID 설정법 (ROOTECH 사에서 제공한 내용)

1) CT버튼을 누르면 아래와같은 순서로 LED X 2에 숫자나 문자가 표시됨.

                          PAI, 2, 4, 30, 60, 120, 1400. CR1, 2‥‥‥1000. PHRS, UHRS, 3P3C, 3P2C, Sn0, 1‥‥‥31

2) CT버튼으로 원하는 부호를 선정한 다음 약2초 후에 CS 버튼을 누르면 입력이 됩니다.

3) PT설정

• PAI 은 PT없이 110~480V 까지 직접 결선할 경우.
• PA2 는 380/√3.190/√3 PT 를 사용할 경우.
• PA4 는 440/110V PT 를 사용할 경우.
• PA30은 3300/110V PT 를 사용할 경우.
• PA60은 6600/110V PT 를 사용할 경우.
• PA120은 22900/√3.190/√3(13200/110)PT 를 사용할 경우.
• PA1400 은 15400/110V PT 를 사용할 경우.

4) CT 설정

CT 버튼으로 CR의 숫자를 선택한 다음 CS버튼을 누르면 CT비가 설정됨.

즉 CR20을 입력하면 100/5A의 CT비로 설정된 것입니다. CT 2차 전류는 5A (암페어) 이므로 CR의 숫자에 5를 곱해주면 CT의 1차 전류가 됩니다.

* 3P3C 는 3상 CT x 3개를 사용, 3P2C는 CT x 2개를 사용하는 경우임.

5) MWh, Mvarh 누적 적산량 RESET

PHRS를 선택한 후 CS버튼을 누르면 MWh의 누적 적산량이 0이 되고,

UHRS를 선택한 후 CS버튼을 누르면 Mvarh의 누적 적산량이 0 으로 설정된다.

6) 메타의 고유번호(ID number)설정

CT버튼으로 CR의 d원하는 숫자에 놓고 CS버튼을 누르면 설정한 번호가 메터의 고유 ID로 지정.

즉 어느 메타에 고유번호를 3번으로 지정하려면 Sn 3을 CT버튼으로 선택한 다음 CS버튼을 누르면 된다.

주의) 위의 설정을 한 후 AS버튼으로 설정된 내용을 꼭 확인 하야야 합니다.

AS 버튼을 계속 누르면 R, 5, T상 전류를 표시한 다음 순서대로 설정간을 표시합니다.

설정이 끝난 후에는 RESET 버튼조작을 가능한 하지 마십시오.

4. 장비결선도 및 설정법 (RT-V100 모델 기준)

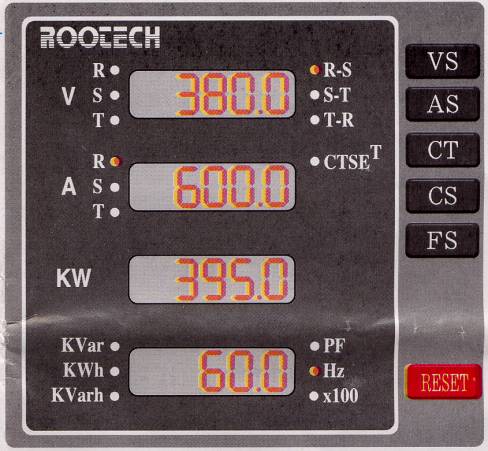

<그림 2>는 ROOTECH Power Meter RT-V100의 앞면 모습이고 <그림 3>은 뒷면 단자대의 모습이다.

RS-485 통신 단자의 + (Tx+, Rx+) 선은 <그림 3>의 Ta 단자에 연결하고 - (Tx-, Rx-) 선은 <그림 3>의 Tb 단자에 연결하여 통신 컴퓨터와 통신을 한다.

             <그림 2> ROOTECH Power Meter RT-V100 모델의 앞면

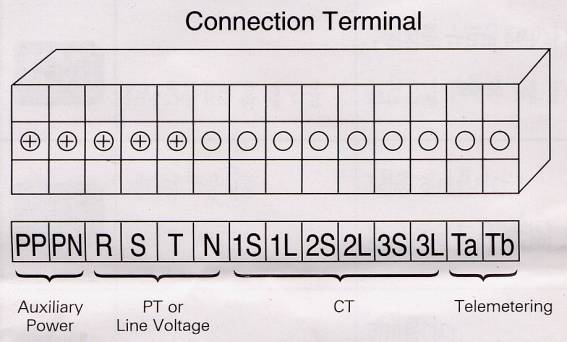

             <그림 3> ROOTECH Power Meter RT-V100의 뒷면 단자대

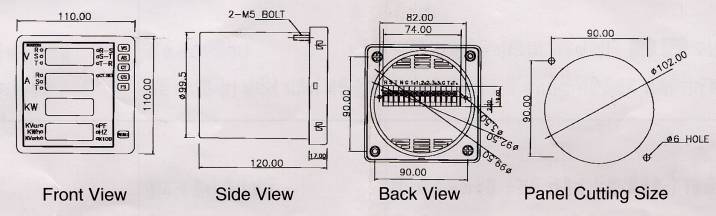

          <그림 4> ROOTECH Power Meter RT-V100의 크기

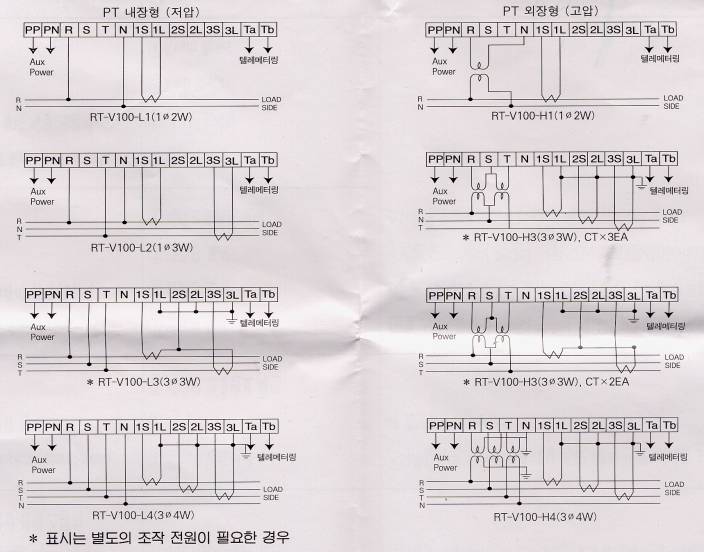

          <그림 5> ROOTECH Power Meter 의 CT, PT 결선도면

<그림 4>는 ROOTECH Power Meter RT-V100의 실제크기(mm 단위)를 나타낸 것이고 <그림 5>은 CT, PT 결선 도면이다.

CT, PT 결선할 때 다음 사항을 주의해야 합니다. (ROOTECH 사에서 권고한 내용)

1)      CT, PT의 접지는 필히 N상에 하여야 합니다.

2)      습기가 많은 장소나 직사광선을 되도록 피하여 설치 및 보관하여야 합니다.

3)      결선방법 및 조작방법을 완전히 숙지한 다음 설치하여 주십시오.

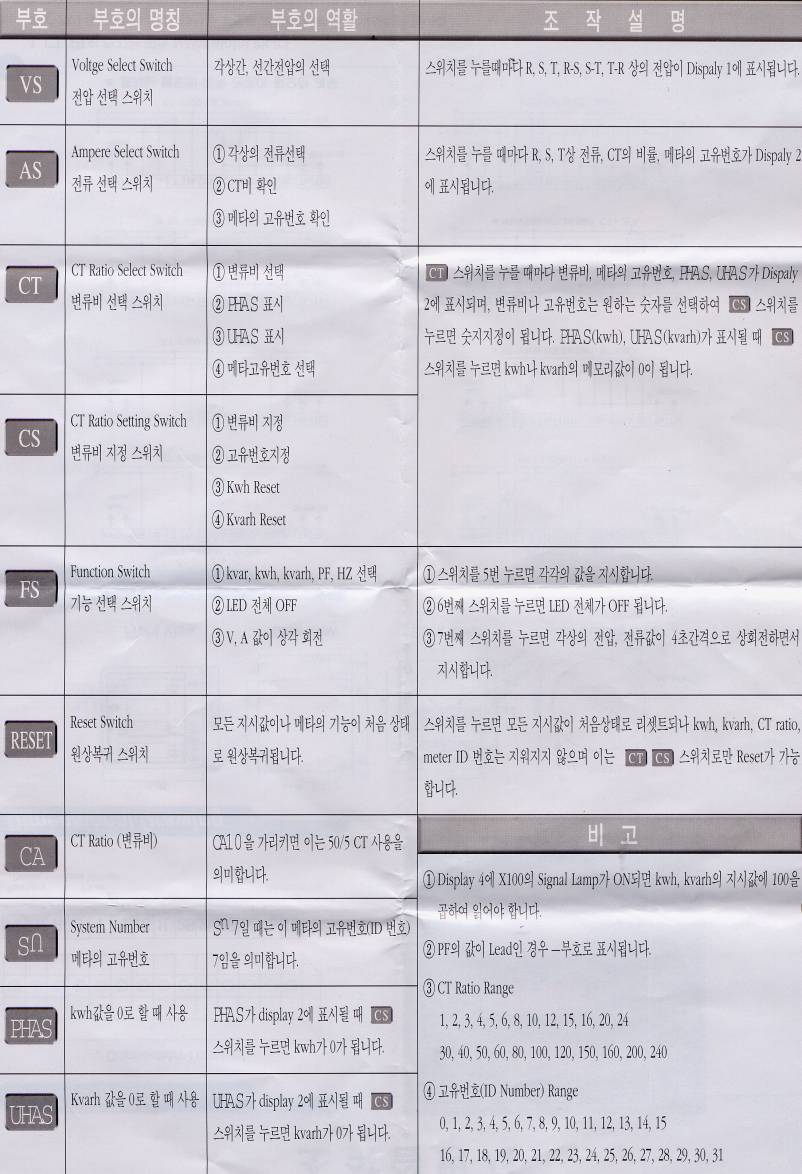

<그림 6>은  ROOTECH Power Meter의 장비 설정에 대한 설명이다.

<그림 6>은  ROOTECH Power Meter의 장비 설정법
