RecDigit-JBUS 프로토콜

RecDigit 은 프랑스의 ENERDIS 사에서 개발한 Power Meter이다.

1. 읽기 설정

<그림 1>은 RecDigit Power Meter를 사용할 때 통신 프로그램의 프로토콜 설정 예이다.

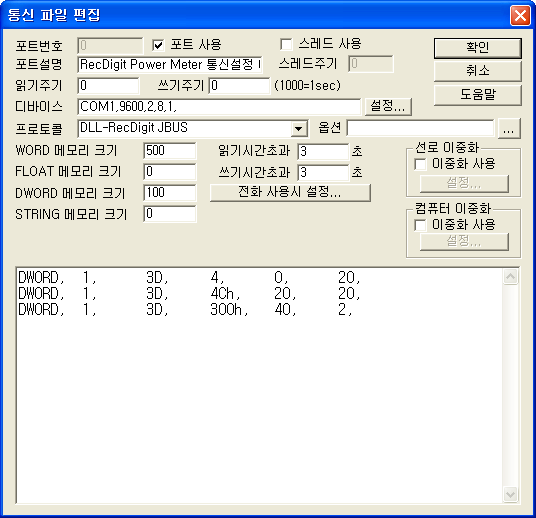

<그림 1> RecDigit Power Meter의 통신설정

<그림 1>에서 DEVICE의 통신속도는 컨트롤러에 설정된 통신속도(9600), 패리티 비트(2), 데이터 비트(8), 스톱비트(1), TxRTS, RxON, .. 순으로 입력한다. 컨트롤러의 통신속도 등의 설정은 RecDigit Power Meter의 키패드로 설정한다. (자세한 것은 RecDigit 사용설명서를 참조)

참고) RecDigit JBUS 프로토콜은 기본적으로 MODBUS 프로토콜과 동일하다.

READ 작성 형식

RecDigit Power Meter의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 컨트롤러에 설정된 STATION 값

2) Function Code 종류 – 3, 3D(2WORD 데이터 읽기 명령), 등

3) 읽을 주소 - 읽기 시작 메모리 번지.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.

5) 읽는 크기 - 읽어올 갯수.

READ 예)

위에서 Function Code 종류에서 3D처럼 숫자+문자 형식으로 구성되어 있는데 숫자는 Function Code를 말하고 문자는 읽어올 메모리의 종류를 말한다. (D:2WORD 레지스트 내용읽기, F:IEEE 32bit Float , X:Bit Device, W:Word Device, B:Byte device)

<표 1> RecDigit Power Meter의 주요 읽기 메모리 번지 및 내용

RecDigit Power Meter 의 상세한 읽기 메모리 영역은 사용설명서를 참조하여 사용한다.

2. 출력 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

RecDigit 컨트롤러의  디지털 출력 설정법

TAG 설정 시 필요한 설정 5 가지

1)      PORT : 콘트롤러에 연결된 PORT 번호.

2)      STATION : 콘트롤러의 STATION.

3)      ADDRESS : 메모리 종류 내의 주소. (16진수로 입력 : 마지막 자리는 비트위치)

4)      Extra1 : 사용안함.

5)      Extra2 : 데이터 종류. 1 – WORD 데이터 쓰기,  2 – 2 WORD (DWORD) 데이터 쓰기, 4 – 4 WORD 데이터 쓰기.

RecDigit 컨트롤러의 아날로그 출력 설정법

TAG 설정 시 필요한 설정 5 가지

6)      PORT : 콘트롤러에 연결된 PORT 번호.

7)      STATION : 콘트롤러의 STATION.

8)      ADDRESS : 메모리 종류 내의 주소. (16진수로 입력)

9)      Extra1 : 사용안함.

10)   Extra2 : 데이터 종류. 1 – WORD 데이터 쓰기,  2 – 2 WORD (DWORD) 데이터 쓰기, 4 – 4 WORD 데이터 쓰기.

설정 예1) PORT : 0   STATION : 1   ADDRESS : 0300  Extra1 : 빈칸,  Extra2 : 2 라고 설정하면 RecDigit Power Meter의 CT Ratio 를 (2WORD 데이터) 설정할 수 있다.

설정 예1) PORT : 0   STATION : 1   ADDRESS : 0302  Extra1 : 빈칸,  Extra2 : 2 라고 설정하면 RecDigit Power Meter의 PT Ratio 를 (2WORD 데이터) 설정할 수 있다.
