ROOTECH RTM-200 은 국내 Rootech 사의 RTM 200 Power Meter 장비와 통신을 위한 드라이버이다.
주의) ROOTECH RTM200 장비는 Modbus 프로토콜과 ROOTECH RTM200 프로토콜을 지원한다.
ROOTECH RTM-200 통신 드라이버를 사용하기 위해서는 장비의 프로토콜을 ROOTECH RTM200 으로 설정해야 한다.(설정방법은 ROOTECH RTM200 장비 설명서 등을 참조)
<그림 1>은 ROOTECH RTM-200 통신 드라이브를 사용하여 통신파일을 편집한 예이다.

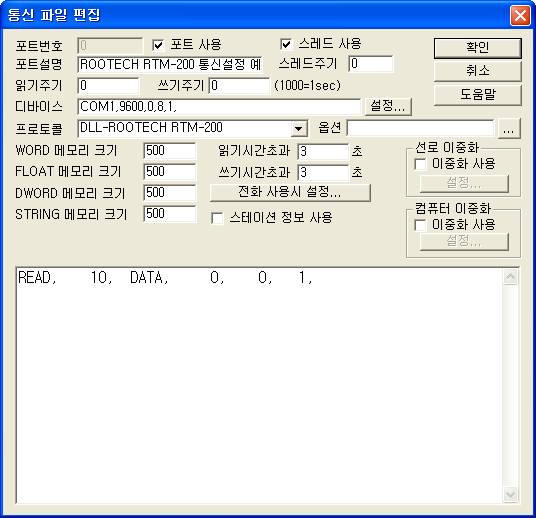

<그림 1> ROOTECH RTM-200 통신 드라이버의 통신파일 편집 예
<그림 1>에서 DEVICE 는 연결된 통신포트( COM1 ), 통신 속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ) 순으로 장비에 설정된 값을 입력한다.
ROOTECH RTM-200 통신 드라이브의 읽기 작성 형식
ROOTECH RTM-200 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 1 ~ 255 사이의 장비번호. (0 은 Broadcast)
2) 읽기 명령어 – DATA 또는 빈칸(기타 문자) : 현재 측정 읽기 명령. (<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 메모리 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정, 읽기 명령어에 따라 읽는 크기가 정해져 있음.
읽기 예
READ, 10, DATA, 0, 0, 1,
<표 1>은 ROOTECH RTM-200 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 통신메모리 저장위치 |
| DATA | 현재 측정 값 읽기 |
저장위치 + 0 ~ 1 : PT/CT Ratio 값 저장위치 + 2 : Comm State( 메타에 설정된 직렬통신 사양) 저장위치 + 3 ~ 8 : Vr, Vs, Vt, Vrs, Vst, Vts (스케일 값을 적용한 실제 값) 저장위치 + 9 : 전압 스케일 값(1 = 0.1, 2 = 1.0, 4 = 10.0, 8 = 100.0) 저장위치 + 10 ~ 12 : Ir, Is, Its (스케일 값을 적용한 실제 값) 저장위치 + 13 : 전류 스케일 값(1 = 0.001, 2 = 0.01, 4 = 0.1, 8 = 1.0) 저장위치 + 14 : Total KW (스케일 값을 적용한 실제 값) 저장위치 + 15 : Total KW 스케일 값(1 = 0.001, 2 = 0.01, 4 = 0.1, 8 = 1.0) 저장위치 + 16 : Total KVar (스케일 값을 적용한 실제 값) 저장위치 + 17 : Total KVar 스케일 값(1 = 0.001, 2 = 0.01, 4 = 0.1, 8 = 1.0) 저장위치 + 18 : Total PF 저장위치 + 19 : MWh 저장위치 + 20 : MVarh 저장위치 + 21 : Frequency Hz 저장위치 + 22 : DIN0(디지털 입력 상태 값) 저장위치 + 23 : DOUT0(디지털 출력 상태 값) 저장위치 + 24 : Demand KW(스케일 값을 적용한 실제 값) 저장위치 + 25 : Demand KW 스케일 값(1 = 0.001, 2 = 0.01, 4 = 0.1, 8 = 1.0) 저장위치 + 26 ~ 28 : Demand Ir, Is, It (스케일 값을 적용한 실제 값) 저장위치 + 29 : Max Demand KW(스케일 값을 적용한 실제 값) 저장위치 + 30 : Max Demand KW 스케일 값(1 = 0.001, 2 = 0.01, 4 = 0.1, 8 = 1.0) 저장위치 + 31 ~ 33 : Max Demand Ir, Is, It (스케일 값을 적용한 실제 값) 저장위치 + 34 ~ 39 : Max Vr, Vs, Vt, Vrs, Vst, Vtr (스케일 값을 적용한 실제 값) 저장위치 + 40 ~ 42 : Max Ir, Is, It (스케일 값을 적용한 실제 값) 저장위치 + 43 : Max KW(스케일 값을 적용한 실제 값) 저장위치 + 44 : Max KW 스케일 값(1 = 0.001, 2 = 0.01, 4 = 0.1, 8 = 1.0) 저장위치 + 45 ~ 50 : Min Vr, Vs, Vt, Vrs, Vst, Vtr (스케일 값을 적용한 실제 값) 저장위치 + 51 ~ 52 : Reserved |
<표 1> ROOTECH RTM-200 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치
ROOTECH RTM-200 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

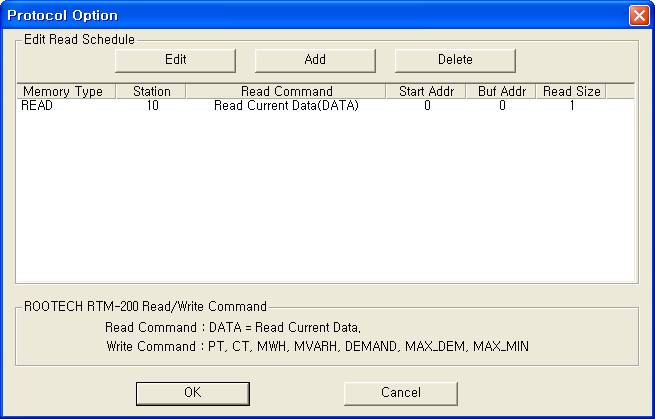

<그림 2> ROOTECH RTM-200 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

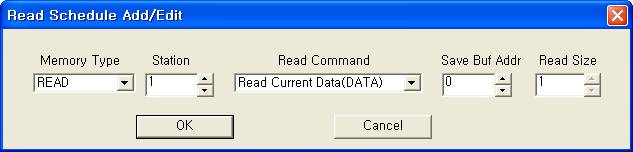

<그림 3> ROOTECH RTM-200 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 PT/CT 값의 설정하거나 MWH, MVarh 등의 값을 Reset 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 1 ~ 255 사이의 장비번호. (0 은 Broadcast)
3) ADDRESS 사용안함.
4) Extra1 PT, CT, MWH, MVARH, DEMAND, MAX_DEM, MAX_MIN 의 쓰기 명령어를 입력.
PT : PT 값을 설정,
CT : CT 값을 설정,
MWH, MVARH, DEMAND, MAX_DEM, MAX_MIN : MWH, MVarh, Demand, Max Demand, Max/Min 값의 Reset.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 10 ADDRESS : 0000 EXTRA1 : PT EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ROOTECH RTM-200 10번 스테이션의 PT 값을 설정할 수 있다.
설정 예2)
PORT : 0 STATION : 10 ADDRESS : 0000 EXTRA1 : MWH EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ROOTECH RTM-200 10번 스테이션의 MWH 값을 Reset ( 0으로 설정) 시킬 수 있다.
블록 쓰기
ROOTECH RTM-200 드라이버의 블록쓰기는 없다.
ROOTECH RTM-200 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.
통신케이블 연결
<그림 4>와 같이 ROOTECH RTM-200 장비의 RS-485 Ta, Tb 단자에 컴퓨터 측의 RS-485 +, - 를 연결한다.

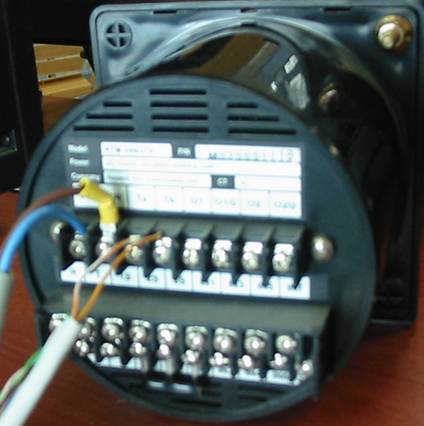

<그림 4> ROOTECH RTM-200 장비에 통신케이블 및 기본전원을 연결한 모습
기본 전원연결
ROOTECH RTM-200 장비의 전원 입력부 PP, PN 단자에 220 V AC 기본전원을 연결한다.
<그림 5>는 ROOTECH RTM200 장비의 모습이다.

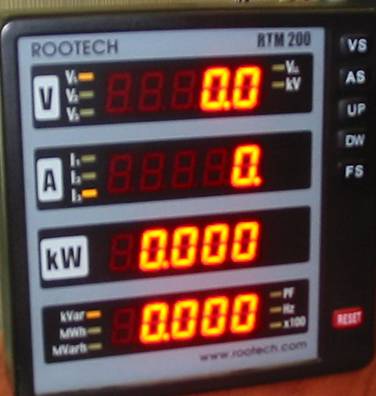

<그림 5> ROOTECH RTM-200 장비의 모습
장비의 통신 설정방법
ROOTECH RTM-200 장비에서는 MODBUS-RTU Serial 프로토콜과 ROOTECH사에서 사용하는 전용 프로토콜 2가지를 설정이 가능하다.
장비에 통신 설정을 하기 위해서는 전면부에 있는 “UP”과 “DW” 버튼을 동시에 누르면 설정모드로 진입이 가능하다.
| 설정 항목 | 장비에서의 표시 메뉴 | 설명 |
| 장비의 국번 | Addr | 장비의 국번(Station, ID)를 설정 |
| 통신 속도 | Coun | 장비의 통신 속도, Parity Bits, Stop Bits 설정 |
| 프로토콜 | Proto | Modbus RTU 또는 Rootech 프로토콜 선택 설정 |
<표 2> ROOTECH RTM-200 통신 설정
