RLINK는 조명에서 주로 사용하는 컨트롤러로 디지털 제어를 한다.
RLINK 프로토콜은 RLINK, DLL-RLINK, DLL-GE TLC 의 3가지 종류가 있는데 모두 동일한 프로토콜이고 DLL-GE TLC가 최근에 만든 드라이브 이다.
RLINK의 통신설정에 따라 DEVICE 설정이 달라지므로 RLINK의 통신설정에 대한 사용 방법은 RLINK 사용 설명서를 참고한다.
DLL-RLINK를 사용할 때는 프로토콜 옵션에 ScanDelayTime, LinkDelayTime을 사용할 수 있는데 기본값은 2초,2초이다. Scan Delay Time이라고 하는것은 각 스캔라인을 2초마다 한번씩 시도한다는 뜻이고, LinkDelayTime은 통신모듈과 통신하기 전에 Link신호를 받아야 하는데 CR 신호를 몇 초마다 한번씩 내보낼 것인가를 결정하는 시간이다.
RLINK READ 작성 형식
RLINK의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION - 컨트롤러의 ADDRESS. (0~999 중에서)
2) 종류 - 사용안함.
3) 주소 - 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽는 크기 - 읽어올 워드 수.

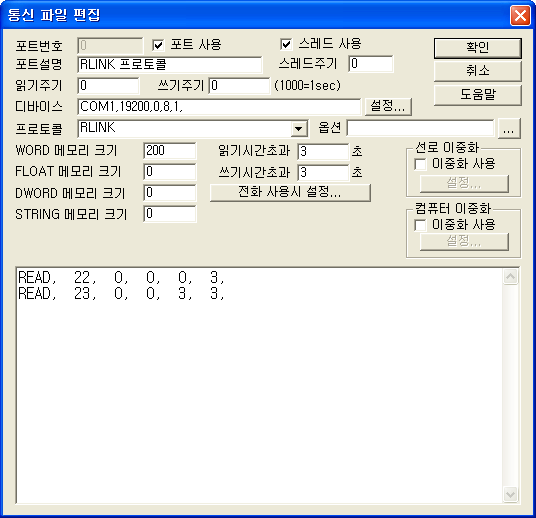

READ 예)
READ, 22, 0, 0, 0, 3,
READ, 23, 0, 0, 3, 3,
읽기 주소를 사용하지 않는 이유는 하나의 station에서 3워드 이상을 사용하지 않기 때문에 한번 읽기로 모든 채널의 값을 읽어오므로 읽을 주소가 필요 없다.
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
컨트롤러의 주소 구성은 1부터 시작하지만 AutoBase에서는 0부터 시작한다.
RLINK 디지털 출력 설정법
디지털 출력 TAG의 필요한 설정 세 가지
1) PORT : RLINK이 설치된 PORT번호.
2) STATION : RLINK의 STATION 번호.(0~999)
3) ADDRESS : 출력 채널번호.
설정 예)
PORT : 0 STATION:18 ADDRESS:0003 라고 설정하면 RLINK의 18
번으로 설정된 STATION의 4번째 채널을 제어(ON/OFF)
하게 된다.
RLINK 아날로그 출력 설정법
아날로그 출력은 RLINK 에서는 없는 영역이므로 사용되지 않는다.
