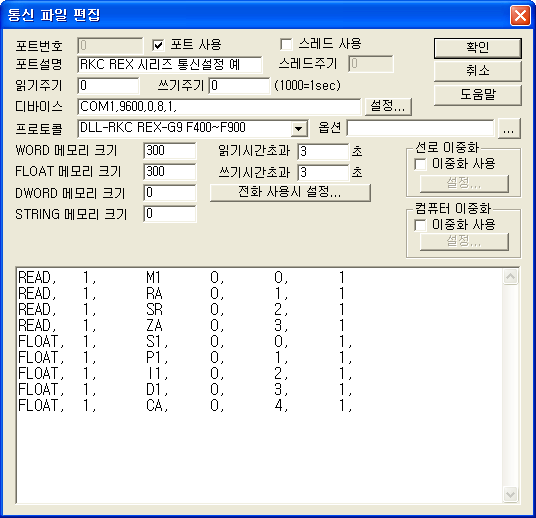

다음 그림은 일본의 RKC INSTRUMENT에서 개발한 REX G9, F400, F700, F900 디지털 콘트롤러의 SCAN파일 작성 예이다.
DEVICE 의 설정은 통신속도(9600), 패리티(0), 데이터(8), 스톱비트(1) 순으로 컨트롤러에 설정된 값을 입력한다.
RKC REX 시리즈의 읽기 설정 방법
| 읽기메모리 | 스테이션 | 읽을 종류 | 읽을 시작주소 |
메모리 저장위치 |
읽는 갯수 (1로 고정) |
| READ, | 1, | M1 | 0, | 0, | 1 |
| READ, | 1, | RA | 0, | 1, | 1 |
| READ, | 1, | SR | 0, | 2, | 1 |
| READ, | 1, | ZA | 0, | 3, | 1 |
| FLOAT, | 1, | S1, | 0, | 0, | 1, |
| FLOAT, | 1, | P1, | 0, | 1, | 1, |
| FLOAT, | 1, | I1, | 0, | 2, | 1, |
| FLOAT, | 1, | D1, | 0, | 3, | 1, |
| FLOAT, | 1, | CA, | 0, | 4, | 1, |
1) 스테이션 : 콘트롤러에 설정된 STATION 번호(00~99).
2) 읽을종류: 메모리 종류를 입력. <표2> 또는 REX 시리즈 사용설명서 참조.
3) 읽을 시작주소 : 사용안함.
4) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치를 말한다.
5) 읽는 크기: 한번에 읽어올 항목갯수.(1로 고정)
REX 시리즈의 각 메모리 영역의 읽기크기는 시스템 설정에 따라 고정되어 있다.
영역 |
데이터 종류 |
비고 |
M1 |
측정값 : PV |
읽기전용. |
AA, AB, AC |
Alarm 1, 2, 3 상태 |
0:OFF, 1:ON, 읽기전용. |
B1,B2 |
Burnout 1, 2 |
0:OFF, 1:ON, 읽기전용. |
SR |
RUN/STOP 기능 |
0:OFF, 1:ON, 읽기/쓰기. |
S1 |
Set value(SV) |
SV 설정값, 읽기/쓰기. |
A1, A2, A3 |
Alarm 1, 2, 3 설정 |
읽기/쓰기. |
P1 |
Heat-side proportional band |
읽기/쓰기. |
I1 |
Integral time |
1~3600 sec(0:PD control), 읽기/쓰기. |
D1 |
Derivative time |
1~3600 sec(0:PI control), 읽기/쓰기. |
<표 2> RKC REX 시리즈 프로토콜에서 사용할 수 있는 메모리 영역의 일부 (상세한 영역 종류는 RKC 에서 제공하는 매뉴얼 참조)
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
RKC REX 시리즈의 디지털 및 아날로그 출력은 Computer mode (remote) 모드에서만 출력명령 전송이 가능하다.
즉 RA(읽기전용 : 판넬에서만 조작가능) 명령어의 상태가 ‘1’ 일 때만 운전가능.
디지털 출력 설정법
디지털 출력은 한 접점을 ON/OFF하는 것을 의미한다.
디지털 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호(0 ~ 255)
2) Station Station 번호 00 ~ 99.
3) ADDRESS 채널/메모리 번호
1 의 자리 : 채널번호 - 1 ~ F
10의 자리 : 출력할 메모리 번호 – 0 – 현재 설정된 메모리, 1 ~ 8 (파라메트 세팅 영역의 메모리 K1 ~ K8 : S1, A1, A2, A3, P1, I1, D1 영역 등)
4) Extra1 메모리 영역 <표 2> 또는 REX 사용설명서 참조.
5) Extra2 디지털 구분 디지털 출력 메모리는 1 을 입력.
예1) Port:0, Station:1, Address:0000, Extra1:SR, Extra2:0 라고 설정하고 디지털 출력을 하면 RKC REX 시리즈 컨트롤러를 RUN/STOP 할 수 있다.
예2) Port:0, Station:1, Address:0000, Extra1:J1, Extra2:0 라고 설정하고 디지털 출력을 하면 RKC REX 시리즈 컨트롤러를 Auto/Manual 상태를 바꿀 수 있다.
아날로그 출력 설정법
아날로그 출력은 WORD나 DWORD, FLOAT 값을 컨트롤러에 쓰는 것을 말한다.
아날로그 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호(0 ~ 255)
2) Station Station 번호 00 ~ 99.
3) ADDRESS 메모리 번호
출력할 메모리 번호 – 0 – 현재 설정된 메모리, 1 ~ 8 (파라메트 세팅 영역의 메모리 K1 ~ K8 : S1, A1, A2, A3, P1, I1, D1, CA 영역 등)
4) Extra1 메모리 영역 <표 2> 또는 REX 시리즈 사용설명서 참조.
5) Extra2 전체 및 소수점 자리수
10의 자리수 : 1 = 출력이 ‘1’자리 인 메모리, 0 = 출력이 ‘7’자리 인 메모리(S1, P1, P2 등).
1 의 자리수 : 0 = 소수점 없는 메모리(AA, AB 등), 1 = 소수점 ‘1’자리인 메모리(P1, PB 등).
예1) Port:0, Station:1, Address:0003, Extra1:S1, Extra2:1 으로 설정하고 아날로그 값을 출력하면 RKC REX 컨트롤러의 3번째 메모리의 Set value 즉 SV 값을 설정할 수 있다.
예2) Port:0, Station:1, Address:0000, Extra1:I1, Extra2:0 으로 설정하고 아날로그 값을 출력하면 RKC REX 컨트롤러의 현재 채널의 Integral time 를 설정할 수 있다.
