RKC MA900/901 는 일본 RKC INSTRUMENT 사의 Multi-Point Digital Controller로 4 ( MA900 ) 또는 8 (MA901 ) 채널로 구성되어 있다.
<그림 1>은 MA900/901 장비를 사용할 때의 통신파일 편집 예이다.

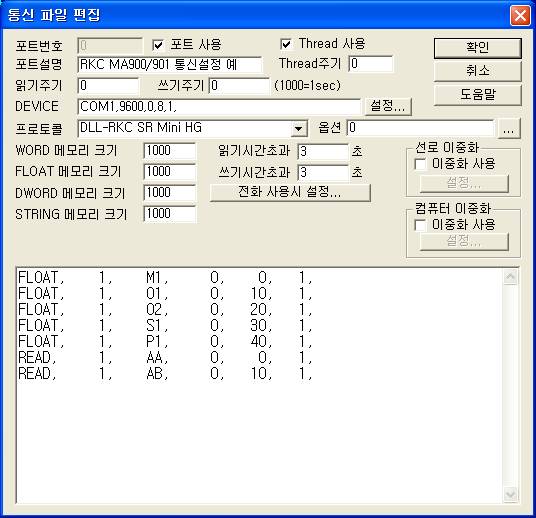

<그림 1> RKC MA900/901 장비의 통신파일 편집 예
<그림 1>의 DEVICE 설정은 통신속도(9600), 패리티(0), 데이터(8), 스톱비트(1) 순으로 컨트롤러에 설정된 값을 입력한다.
또한 옵션 영역에는 조작 판넬이 콘트롤 유닛에 직접 연결할 경우에는 ‘0’ 을 입력하고, 조작 판넬이 직접 연결되지 않은 경우는 ‘1’ 을 입력한다.
RKC MA900/901 장비의 읽기 설정 방법
| 읽기 메모리 | 스테이션 | 읽을 종류 | 읽을 시작주소 | 메모리 저장위치 | 읽는 개수(1로 고정) |
| FLOAT, | 1, | M1, | 0, | 0, | 1, |
| FLOAT, | 1, | O1, | 0, | 10, | 1, |
| FLOAT, | 1, | O2, | 0, | 20, | 1, |
| FLOAT, | 1, | S1, | 0, | 30, | 1, |
| FLOAT, | 1, | P1, | 0, | 40, | 1, |
| READ, | 1, | AA | 0, | 0, | 1 |
| READ, | 1, | AB | 0, | 10, | 1 |
1) 스테이션 : 콘트롤러에 설정된 STATION 번호(0000~9999).
천 단위, 백 단위 : 판넬 번호.
십 단위, 일 단위 : 유닛 번호.
2) 읽을 종류: 메모리 종류를 입력. <표 1> 또는 MA900/901 사용설명서 참조.
3) 읽을 시작주소 : 사용안함.
4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.
5) 읽는 크기: 한번에 읽어올 항목 수. 메모리 종류에 따라 고정. ( 항상 1 로 설정 )
참고) MA900 장비는 채널이 4개 이고 MA901은 8개로 고정되어 있다.
| 영역 | 데이터 종류 |
비고 |
| M1 | 측정값 : PV |
읽기 전용 |
| M2 | Current Transformer 1 Input Value |
|
| M3 | Current Transformer 2 Input Value |
|
| MS | Set Value Monitor |
|
| AJ | Output Status |
|
| AA, AB, AC | Alarm 1, 2, 3상태 |
0:OFF, 1:ON, 읽기 전용 |
| B1 | Burnout |
0:OFF, 1:ON, 읽기 전용 |
| O1 | Manipulated Output Value |
읽기 전용 |
| O2 | Cool-Side Manipulated Output Value |
|
| ER | Error Code |
0 ~ 255, 읽기 전용.. |
| SR | RUN/STOP 기능 |
0:OFF, 1:ON, 읽기/쓰기 |
| S1 | Set value(SV) |
SV 설정 값, 읽기/쓰기 |
| A1, A2, A3 | Alarm 1, 2 설정 |
읽기/쓰기 |
| P1 | Heat-side proportional band |
|
| I1 | Integral time |
1~3600 sec(0:PD control), 읽기/쓰기 |
| D1 | Derivative time |
1~3600 sec(0:PI control), 읽기/쓰기 |
| T0 | Heat-side proportioning cycle |
1~100 sec, 읽기/쓰기 |
| P2 | Cool-side proportioning band |
1~1000% sec, 읽기/쓰기 |
| V1 | Deadband |
온도입력:-10~10, 읽기/쓰기 |
| T1 | Cool-side proportioning cycle |
1~100 sec, 읽기/쓰기 |
| … | … |
… |
<표 1> RKC MA900/901에서 사용할 수 있는 메모리 영역의 일부 (상세한 영역 종류는 MA900/901 사용 설명서 참조)
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
디지털 출력은 한 접점을 ON/OFF하는 것을 의미한다.
디지털 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호(0 ~ 255)
2) Station Station 번호 0000 ~ 9999.
천 단위, 백 단위 : 판넬 번호,
십 단위, 일 단위 : 유닛 번호.
3) ADDRESS 채널번호 1 ~
4) Extra1 메모리 영역 <표 1> 또는 MA900/901 사용설명서 참조.
5) Extra2 채널구분 채널구분이 없는 메모리(SR, IN 메모리 등)는 100을 입력, 디지털 출력 메모리(Q4 등)는 1을 입력.
예1) Port:0, Station:1, Address:0001, Extra1:SR, Extra2:100 라고 설정하고 디지털 출력을 하면 RKC MA900/901 장비를 RUN/STOP 할 수 있다.
아날로그 출력 설정법
아날로그 출력은 WORD나 DWORD, FLOAT 값을 컨트롤러에 쓰는 것을 말한다.
아날로그 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호(0 ~ 255)
2) Station Station 번호 0000 ~ 9999.
천 단위, 백 단위 : 판넬 번호.
십 단위, 일 단위 : 유닛 번호.
3) ADDRESS 채널번호 1 ~
4) Extra1 메모리 영역 <표 1> 또는 MA900/901 사용설명서 참조.
5) Extra2 채널,전체 및 소수점 자리 수
100 의 자리수 : 1 = 채널구분이 없는 메모리(SR, IN 등), 0 = 채널구분 메모리(MI, S1 등).
10의 자리수 : 1 = 출력이 ‘1’자리 인 메모리(AA, AB 등), 0 = 출력이 ‘6’자리 인 메모리(S1, P1, P2 등).
1 의 자리수 : 0 = 소수점 없는 메모리(AA, AB 등), 1 = 소수점 ‘1’자리인 메모리(ON, V1 등), 2 = 소수점 ‘2’자리인 메모리(PB 등), 3 = 소수점 ‘3’자리인 메모리(KG 등).
예1) Port:0, Station:1, Address:0003, Extra1:S1, Extra2:1 으로 설정하고 아날로그 값을 출력하면 RKC MA900/901 장비의 3번째 채널의 Set value 즉 SV 값을 설정할 수 있다.
예2) Port:0, Station:1, Address:0002, Extra1:I1, Extra2:0 으로 설정하고 아날로그 값을 출력하면 RKC MA900/901 장비의 2번째 채널의 Integral time를 설정할 수 있다.
기본 전원연결
<그림 2>의 전원부에 AC 100 ~ 240V를 연결한다.

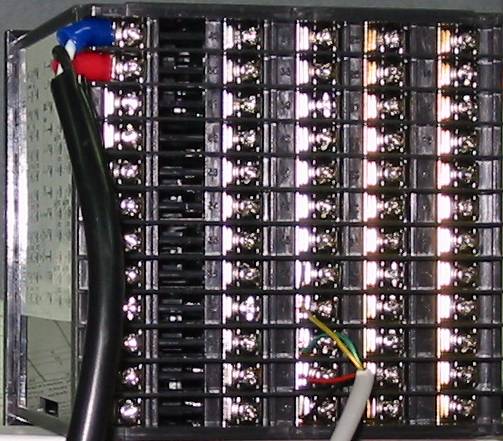

<그림 2> RKC MA900/901 장비에 전원 및 통신 케이블을 연결한 모습
RS-422A 통신 케이블 연결
<그림 2>의 45 ~ 48번에 컴퓨터의 Tx-, Tx+, Rx-, Rx+ 단자를 다음과 같이 연결한다.
MA900/901 측 컴퓨터 측( RS-485 컨버터 등 )
45번 T(A) ------------------------------------------ Tx-
46번 T(B) ------------------------------------------ Tx+
47번 R(A) ------------------------------------------ Rx-
48번 R(B) ------------------------------------------ Tx+

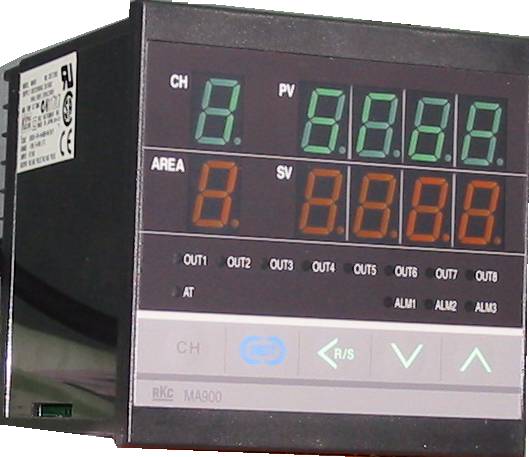

<그림 3> RKC MA901 장비의 모습
통신속도 및 장비 스테이션 설정
RKC MA900/901 장비의 앞면 조작 스위치 ( <그림 3> 참조 ) 로 장비의 통신속도, 스테이션 등을 설정할 수 있다.
